系统架构图模板是帮你快速画出软件系统框架的可编辑模板。本文直接分享高清的系统架构图模板图片，在线即用！我们精选了多种常见系统的模板，比如APP后台、支付系统、内容平台等，每张系统架构图都清晰展示模块分工和协作关系。选相似模板→替换文字→团队协作修改，三步搞定设计，省时省力！
1. 什么是系统架构图

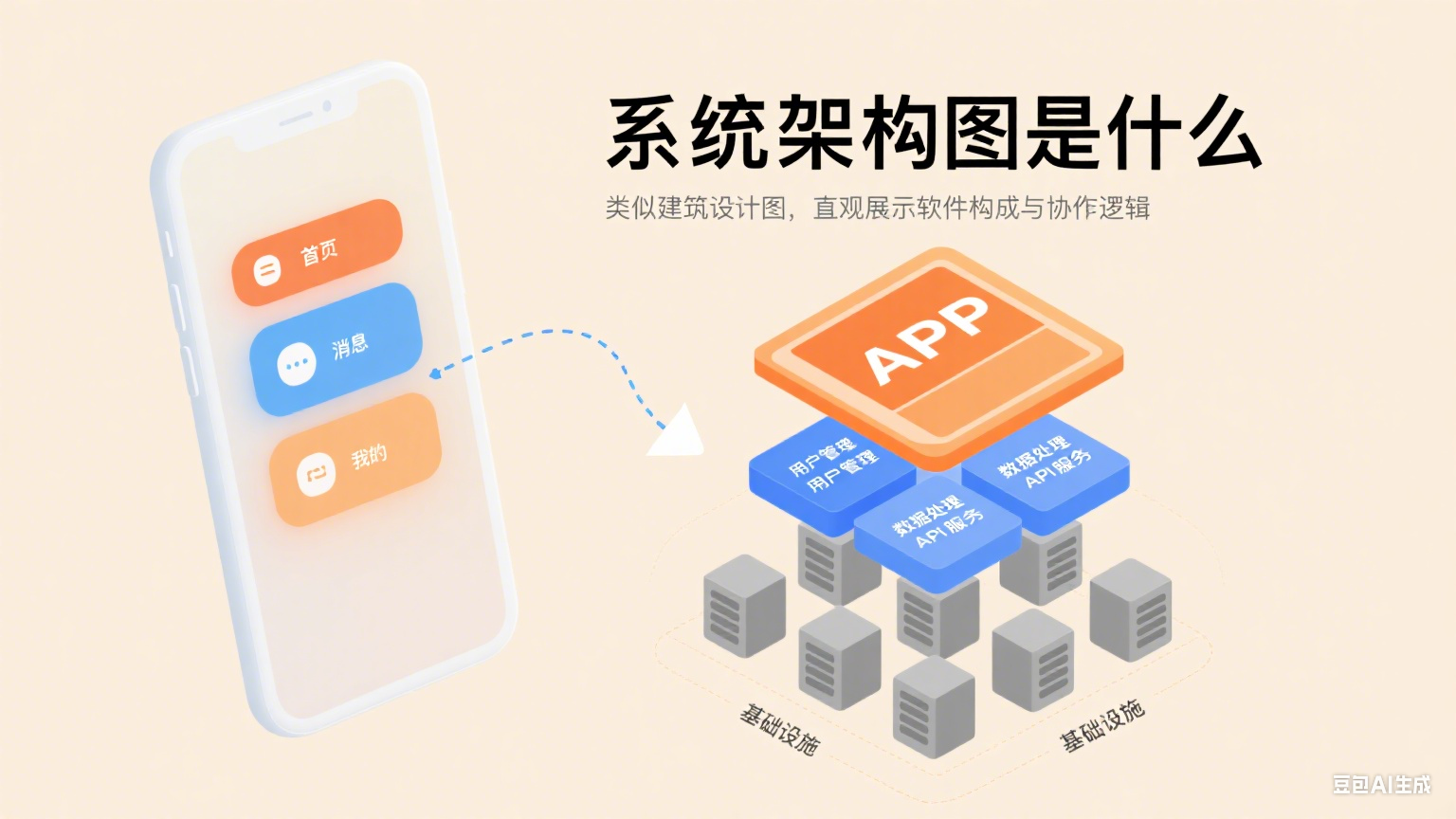

（1）系统架构图是什么
系统架构图类似建筑设计图，是直观展示软件系统构成方式及各部分协作逻辑的图示。例如，它能清晰呈现手机APP背后包含哪些功能模块，以及这些模块如何配合运行。
（2）为什么需要系统架构图模板
手绘系统架构图时，常出现逻辑乱、团队协作难、后期维护麻烦的问题。而使用经过验证的系统架构图模板图片，能直接复用行业最佳实践，既提升技术沟通效率，也能降低团队成员对架构图的认知成本。
2. 热门架构图模板图片分享
系统架构图模板在工作中价值显著，在协作工具boardmix博思白板中，我们提供了多款覆盖不同场景的架构图模板，下面就为大家深度解析，方便大家按需选用：
（1）应用系统架构图模板

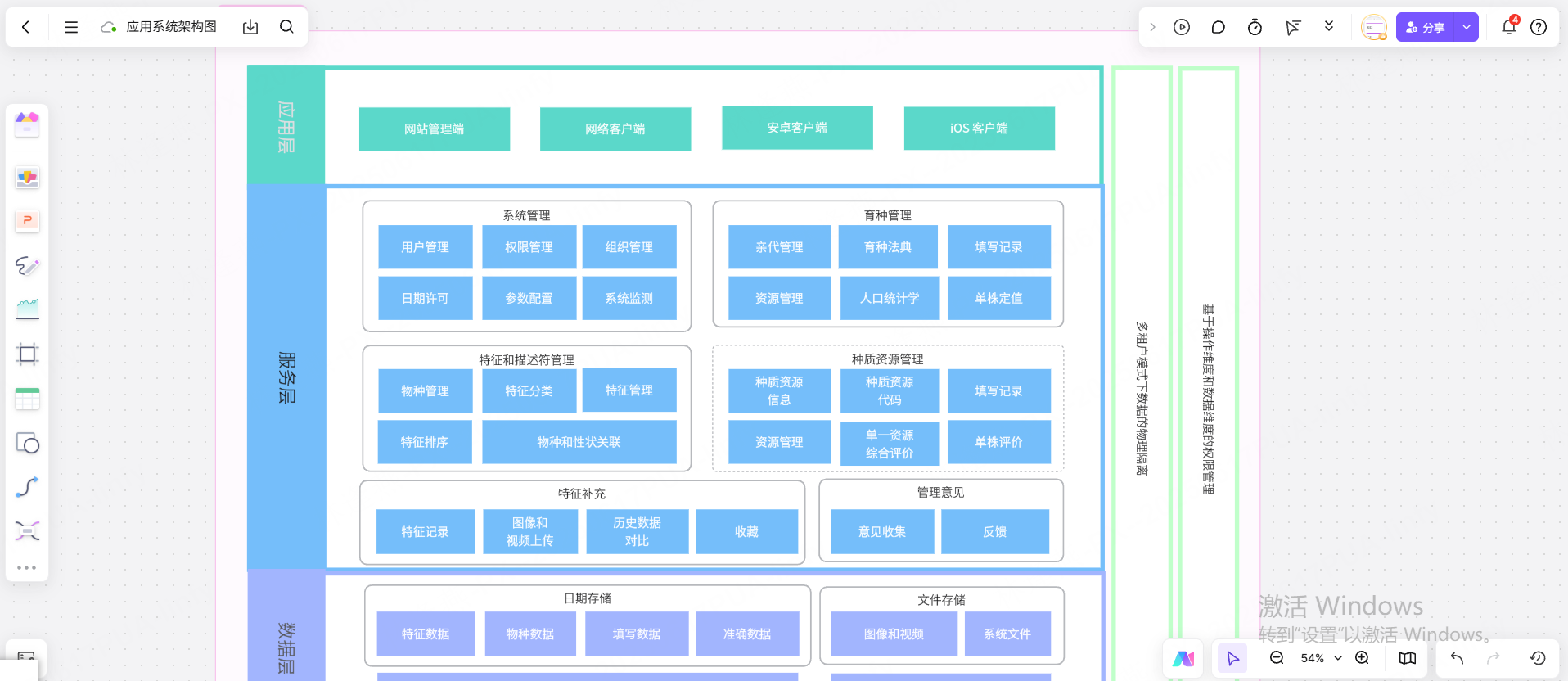

针对农业育种管理场景，我们准备了一套系统架构模板，适合开发育种类管理平台、梳理育种业务流程的团队使用。模板分三层：最上层是操作入口；中间服务层作为核心功能区，覆盖从人员权限到育种数据维护的全流程；最下层为数据存储区，通过数据库存储育种数据，文件系统则负责图片视频的保存。
该模板清晰展示 “谁在什么终端操作什么概念、数据怎么存”，若你的业务流程相近，只需在boardmix中替换模块名称就能直接引用，且支持实时邀请育种团队成员在线标注修改，高效同步调整思路。

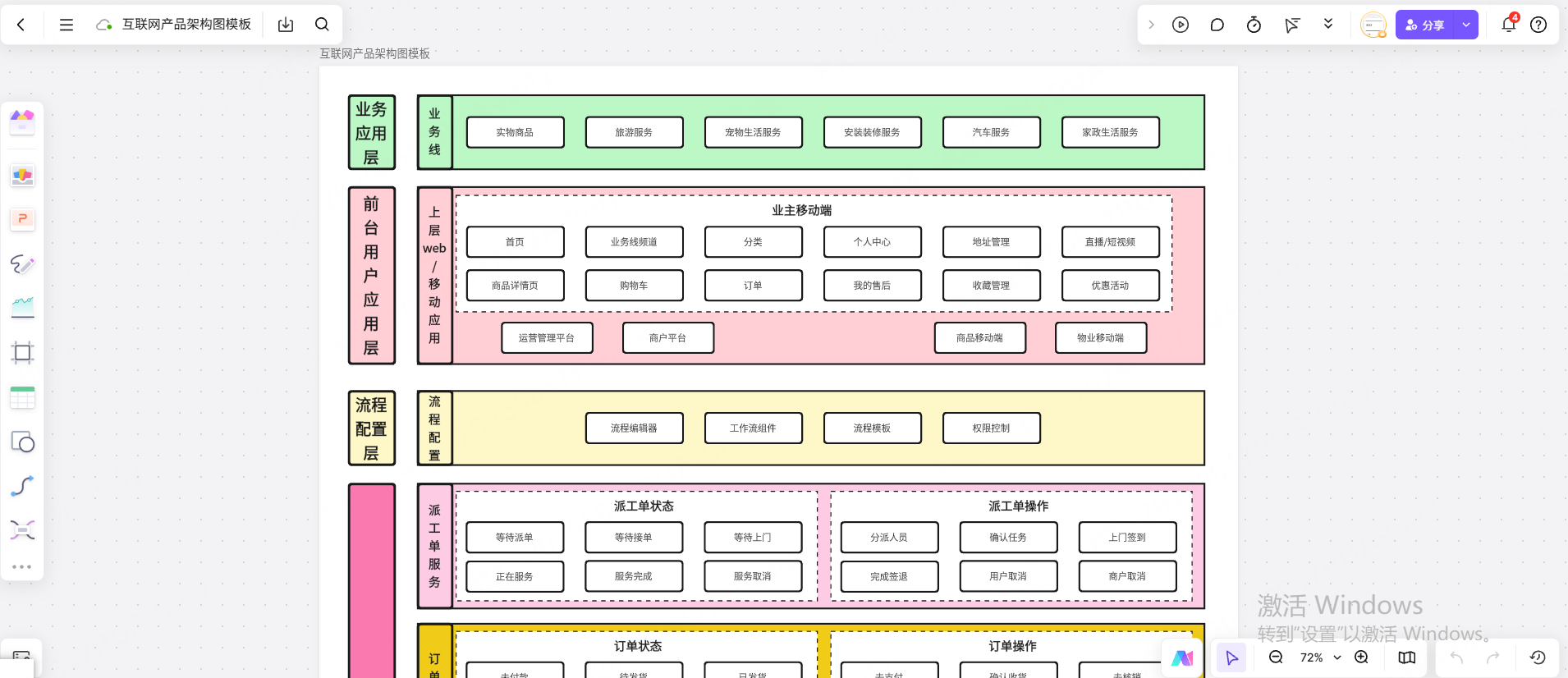

（2）互联网产品架构图模板
这是一份生活服务平台系统架构模板，适合做外卖、家政、维修类等本地生活服务平台的团队用。模板把系统分成四大块：上层明确业务类型，操作层含用户下单、商家接单等功能，流程配置层支持自定义服务流程，底层聚合订单、支付、营销等核心模块。
该系统架构图模板图片清楚展示“用户怎么下单、订单怎么处理、营销和支付怎么运作”，
不管是梳理需求还是向团队说明系统设计，都很实用。

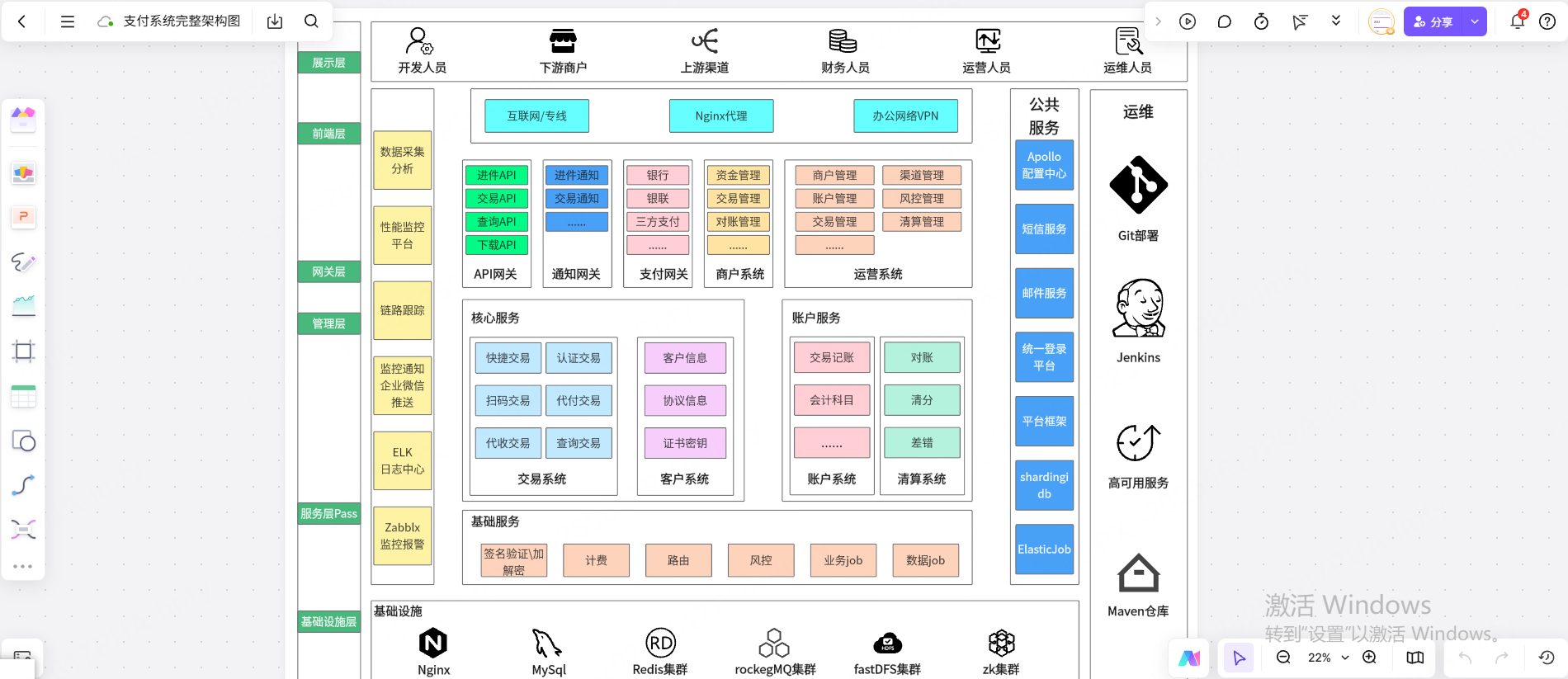

（3）支付系统完整架构图
搭建电商支付、交易类平台时，这套金融交易系统架构模板能派上大用场。模板分六层：展示层对应多角色入口，前端层负责交互展示，网关层处理API，管理层管链路与日志，服务层含交易等核心功能，基础设施层为技术组件，另配公共服务与运维工具。
这个架构图模板能快速理清系统分层，在boardmix里编辑时，直接嵌每层技术文档链接，图和说明无缝衔接，方便设计交易系统或给团队展示。

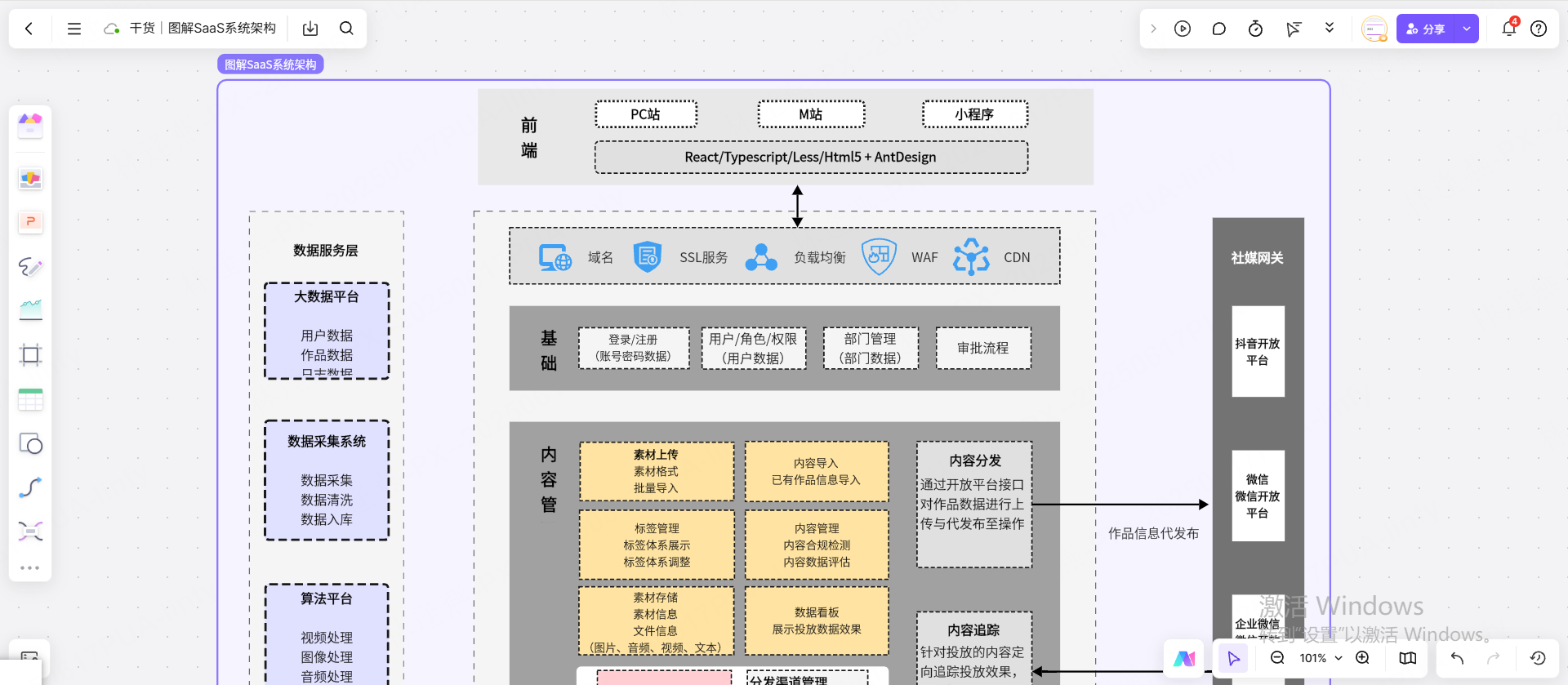

（4）SaaS系统架构
想搭建自媒体平台、达人内容分发类产品？试试这套内容管理系统的技术架构模板。模板分五层：前端支持多端访问，网络层保障稳定访问，核心为内容管理，数据服务层支持数据管理与 AI 分析，底层用多种工具存储数据，可对接外部平台同步内容。
该模板能帮助我们理清 “用户怎么上传内容、怎么审核分发、数据怎么存储、怎么对接外部平台”，解决搭建内容平台的核心需求。

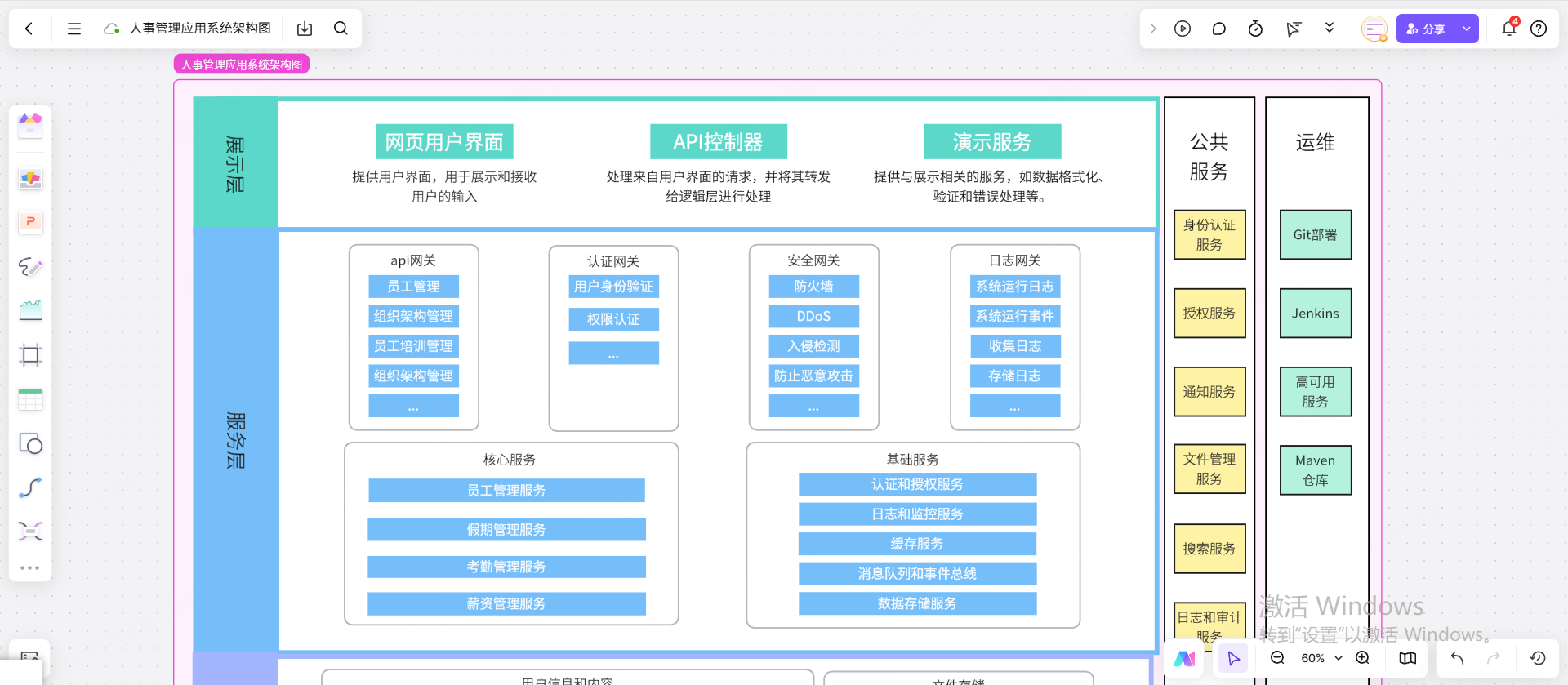

（5）人事管理应用系统架构图
涉及考勤、薪资、组织架构管理的系统搭建，可参考这套人力资源管理的系统架构模板。模板分四层：展示层提供操作界面，API网关单独成层，服务层有网关和核心服务，数据层存员工信息与文件，基础设施提供技术支撑。

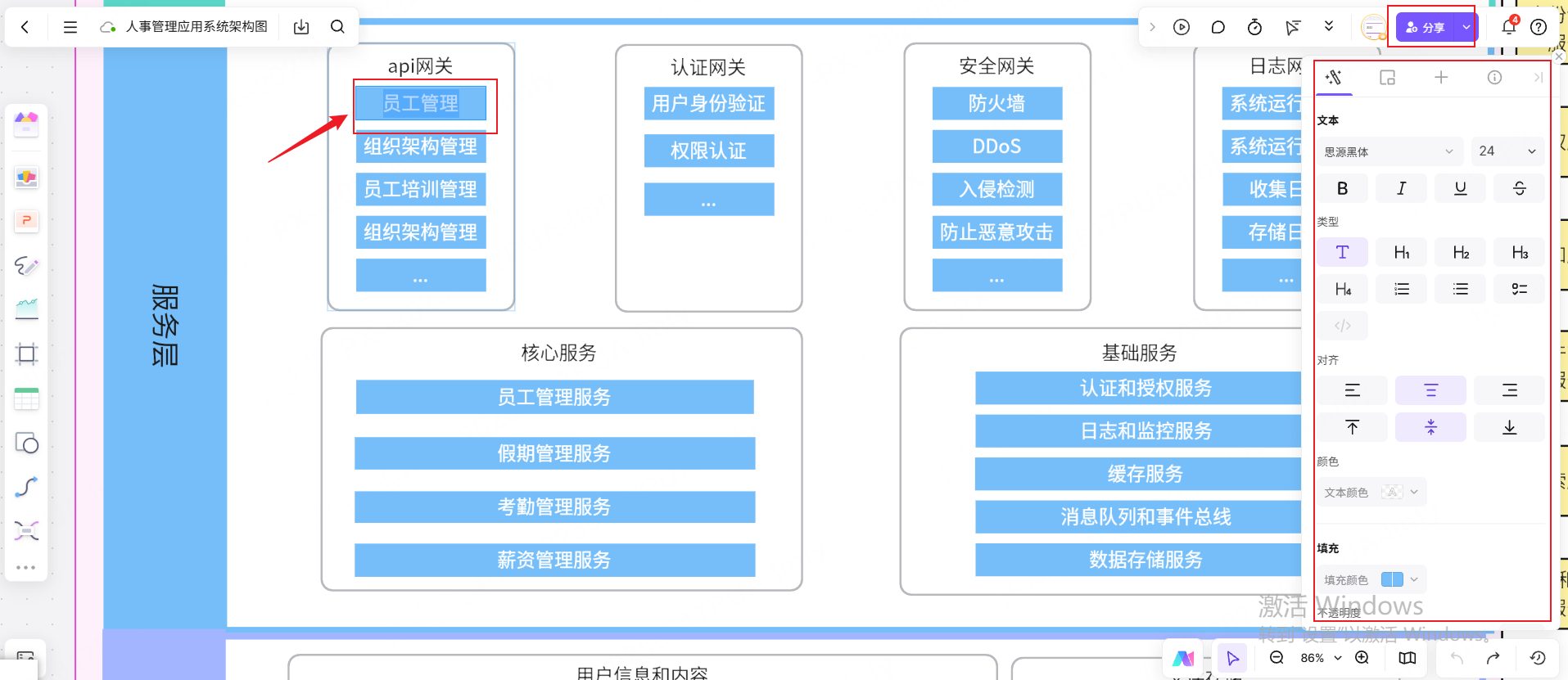

该模板清晰呈现HR系统核心逻辑，在boardmix中，支持团队在线评论薪资模块的权限设计，还能导出高清图用于汇报，让企业HR系统搭建的协作更高效。

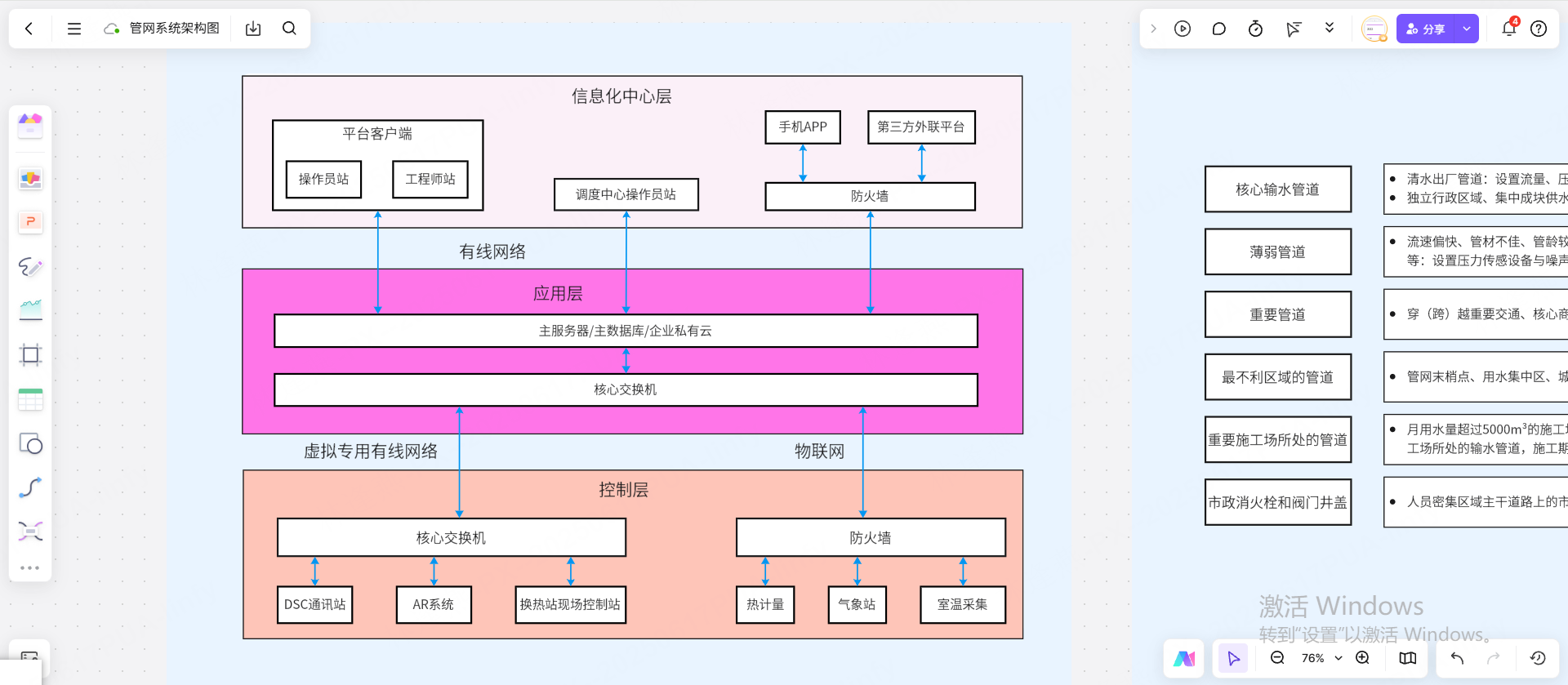

（6）管网系统架构图
工厂、园区智能化管理系统的搭建，这套工业物联网系统架构模板图片值得借鉴。模板分三层：上层为操作端，中层应用层由服务器和交换机构成，负责数据处理传输，下层控制层含现场设备与网络管理工具。
该系统架构图模板清晰展示 “现场设备怎么传数据到平台、操作员怎么远程控制、怎么对接外部系统”，类似业务场景可一键复用。在线画系统架构图，免费使用！
3. 怎么高效使用系统架构图模板
（1）选择系统架构图模板的技巧
选择模板的核心是贴合自身需求。如果要做小程序，前文提到的“应用架构”模板就很合适；若是涉及电商场景，那“支付系统”模板会更适配。当然，实际工作中还有更多样的需求，boardmix里有丰富的系统架构图模板，立即前往挑选合适的模板。
（2）系统架构图模板怎么修改
用boardmix白板修改模板，步骤很简单：先用思维导图或文本框理清楚系统架构图的逻辑，再选中模板里的文字替换掉，也能随时增减、调整内容。此外，还可以分享文件链接邀请团队成员在线一起改，修改的内容实时显示，还能@相关负责人聊架构图的细节，这样团队做图效率能提高不少。
（3）导出系统架构图与汇报支持
系统架构图确定终稿后，在boardmix点击导出，可保存为高清图片或PDF，方便打印用于线下汇报。如果你需制作汇报用的演示文稿或文档，boardmix是一个不错的选择——支持AI一键生成文档、PPT和图表，还能百人实时协作，让系统架构图呈现更清晰。马上点击体验~
总结
想要快速搞定系统架构设计？系统架构图模板能帮你理清逻辑，搭配清晰的系统架构图模板图片，更能让团队协作和设计推进事半功倍。boardmix里就有丰富的这类资源，覆盖多场景需求，是高效设计的好帮手。
- 海量系统架构图模板及模板图片，一键复用省时间；
- 支持多人实时协作修改，团队沟通更顺畅；
- 高清多格式导出，汇报展示清晰又专业。
