外部实体
系统边界外的数据来源或接收者，如读者、客户或其他系统，常用矩形表示。
认识 DFD 的四类元素
让数据的来去一目了然
谁提供数据、怎样处理、存在哪里、交给谁——用四类图形表达清楚，并在同一张图中保持符号一致。
处理
对输入数据进行校验、计算或转换，命名宜用“整理查询”“检索馆藏”等动宾短语。
数据存储
需要保留并供处理读取或写入的数据集合，如馆藏记录、订单档案，不等同于某一种数据库。
数据流
箭头表示数据流向，标签写具体的数据名称；它不是操作步骤，也不是“是／否”控制分支。
处理也可用圆形、数据存储也可用两条平行线表示。选择一种符号体系后，避免在同一张图里混用含义。
同一个案例，逐层看清
先看系统边界，再展开处理
以馆藏查询为例：先确认读者与系统交换的数据，再展开内部处理，保持边界输入与输出对应。
01
上下文图：界定范围
02
首层分解：说明内部处理
分层前后，检查这三件事
- 外部实体与边界数据是否对应，不能拆分后凭空增加或丢失数据。
- 每个处理是否有能解释其输出的输入，避免只有输入、没有输出，或凭空产出数据。
- 数据流是否通过处理连接实体与存储；处理编号用于辨识，不表示执行先后。
以上为简化概念示例，聚焦查询，不展开馆藏维护。层级编号在不同方法中可能不同，本页用“上下文图”和“首层分解图”说明两种观察范围。

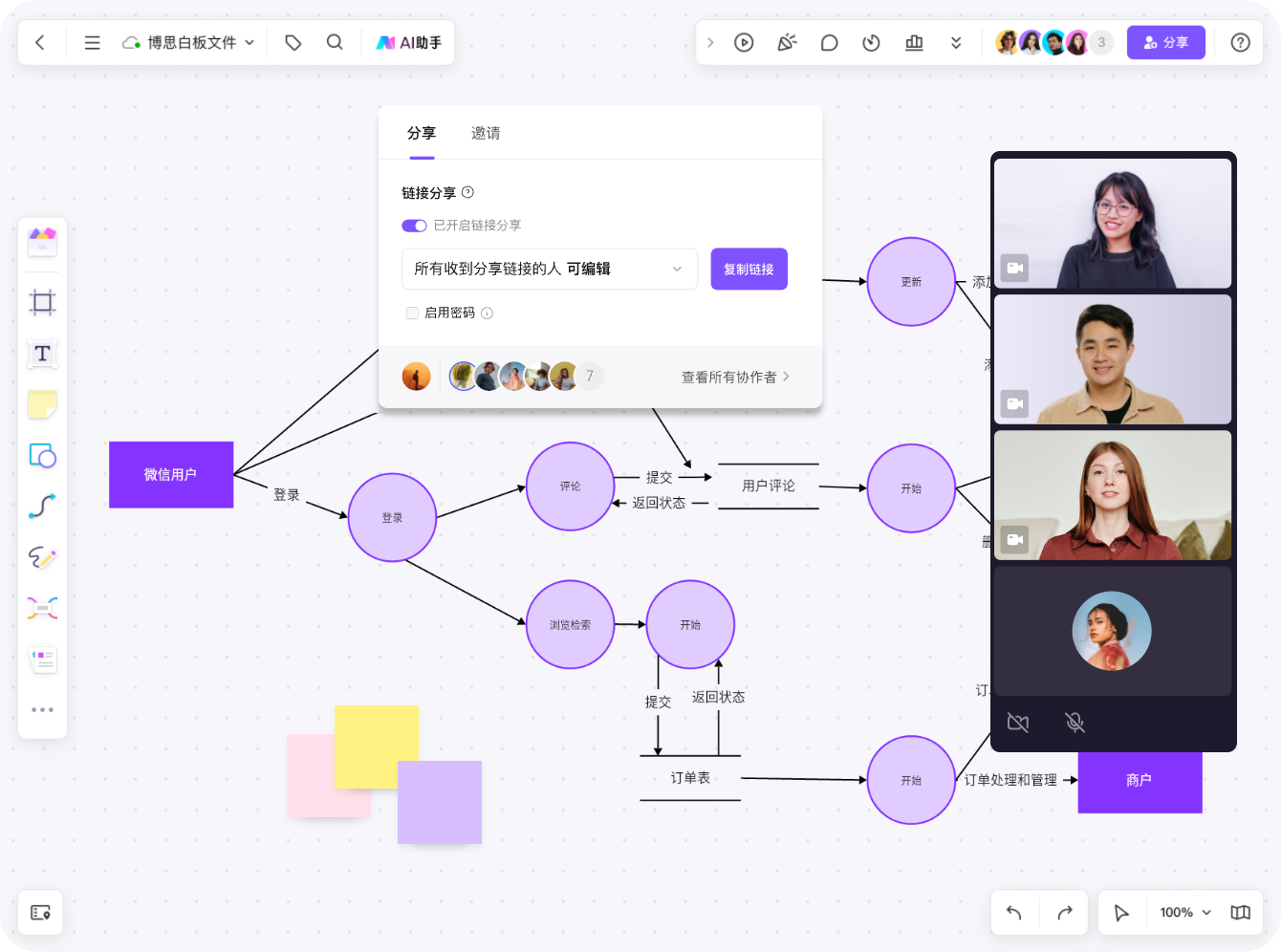

从个人绘图到团队共识

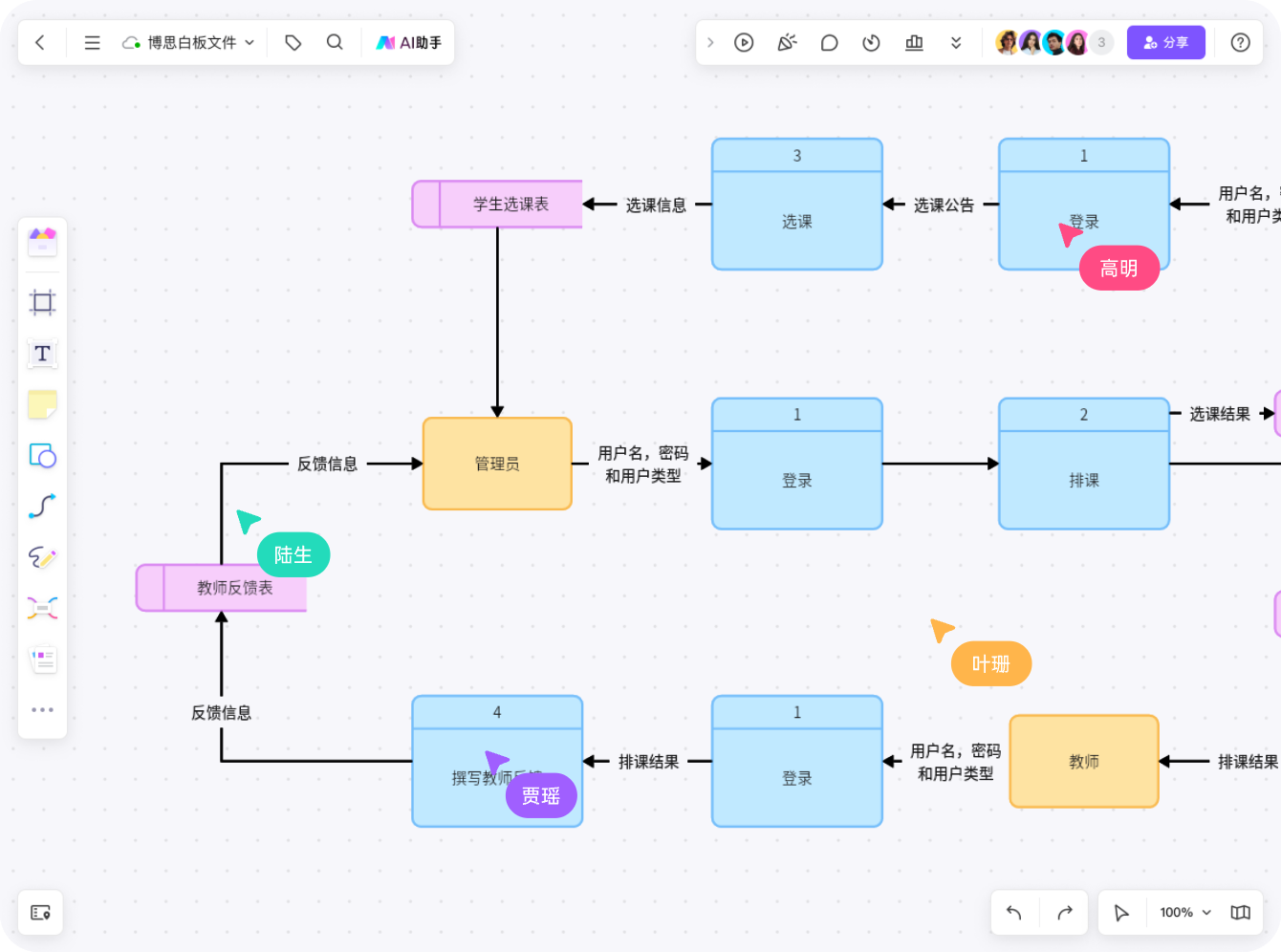

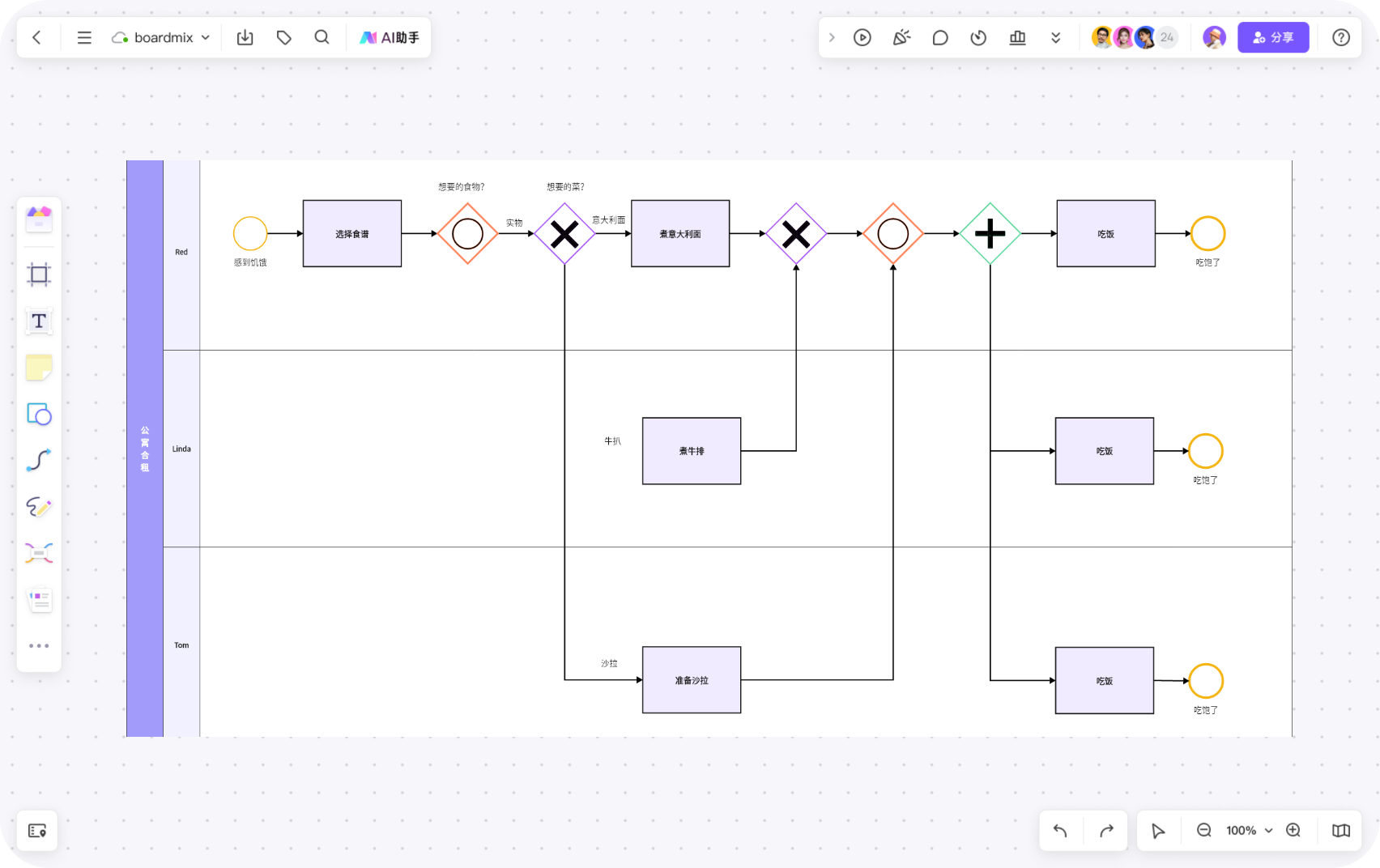

把图与问题放在同一张画布

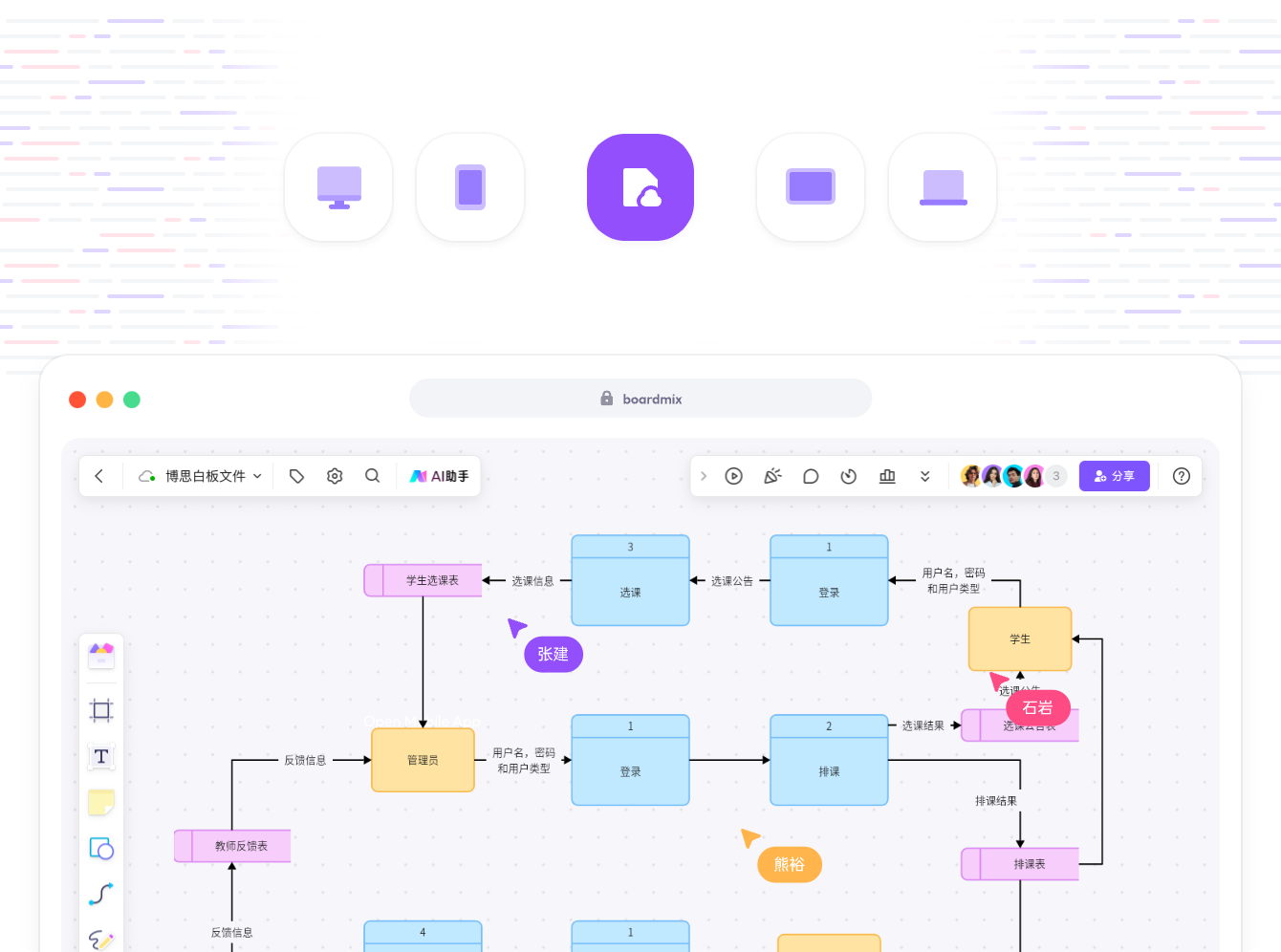

数据流图需要业务、产品与开发共同确认。用 Boardmix 整理图形、连接线和补充说明，让讨论围绕具体的数据来源、处理规则与交付结果展开。
- 并排放置各层图：先保留系统全貌，再在旁边展开处理细节，便于对照边界数据。
- 在问题附近补充说明：例如“订单状态由谁更新”“报表数据取自哪里”，减少脱离图形的来回解释。
- 按需设置分享权限：邀请成员共同编辑，分享前确认接收人的访问范围。
找出缺失的数据来源
顺着每条输出追问：需要哪些输入、由哪个处理生成、最终交给谁。
对齐系统责任边界
区分外部系统、内部处理和数据存储，确认哪些信息需要跨边界交换。
留下可继续维护的说明
把字段含义、业务规则和待确认事项附在图旁，让后续修改有据可查。
按业务场景开始

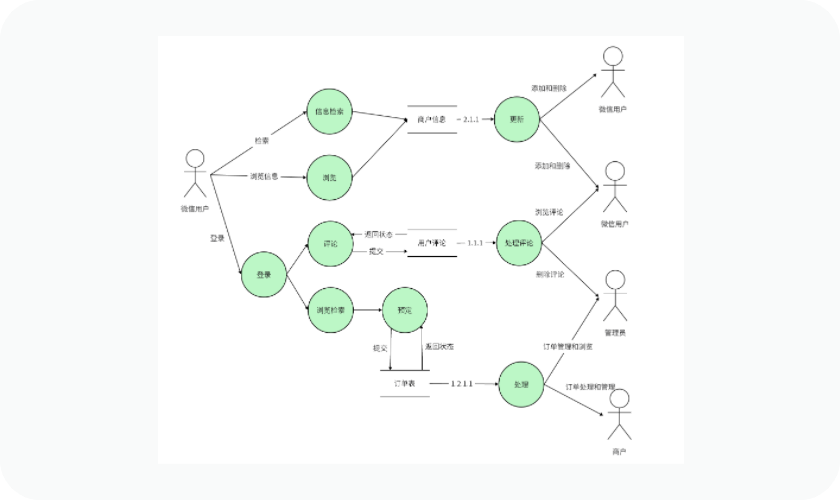

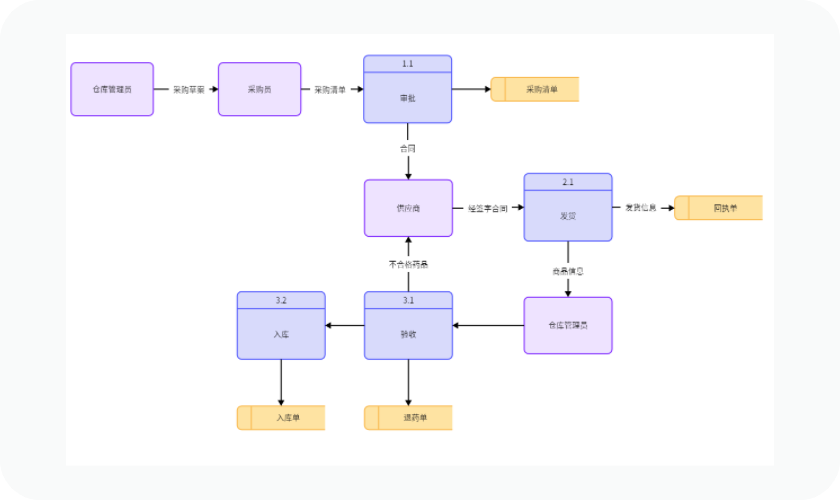

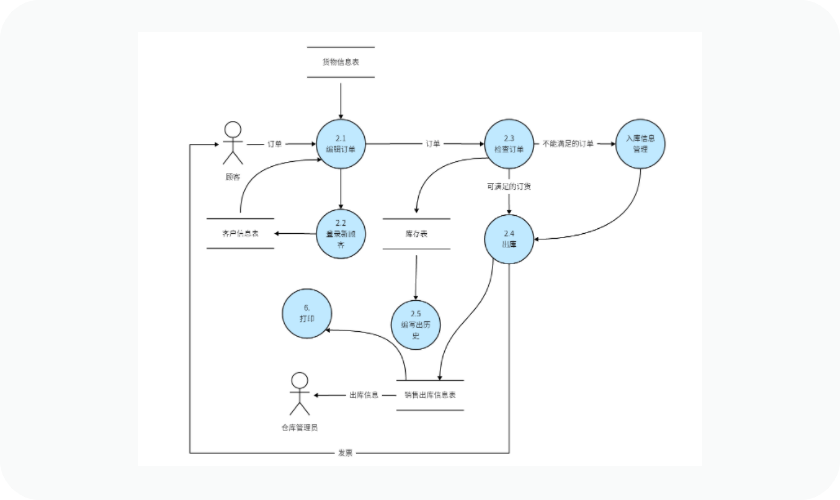

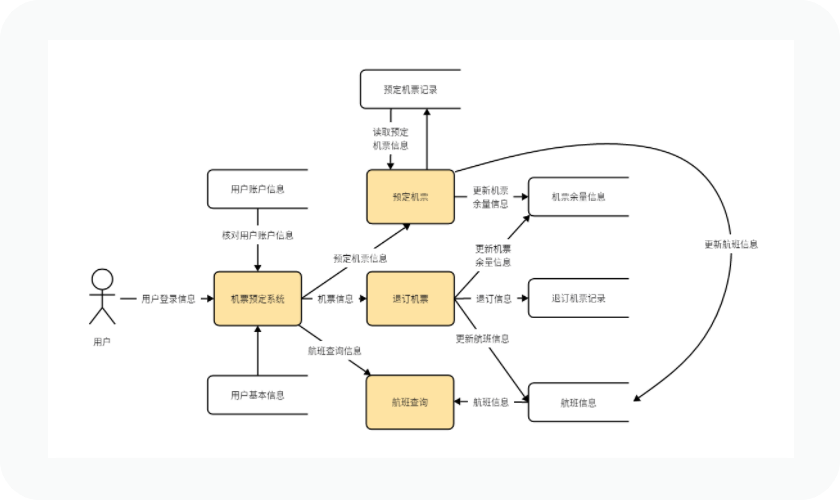

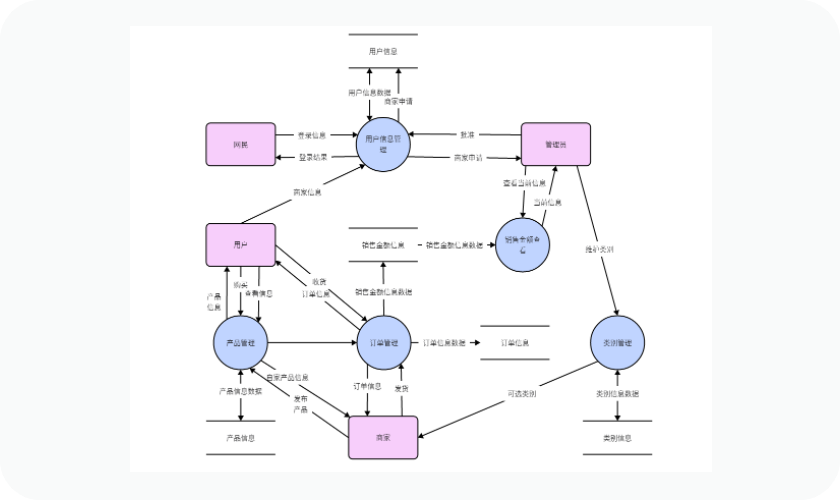

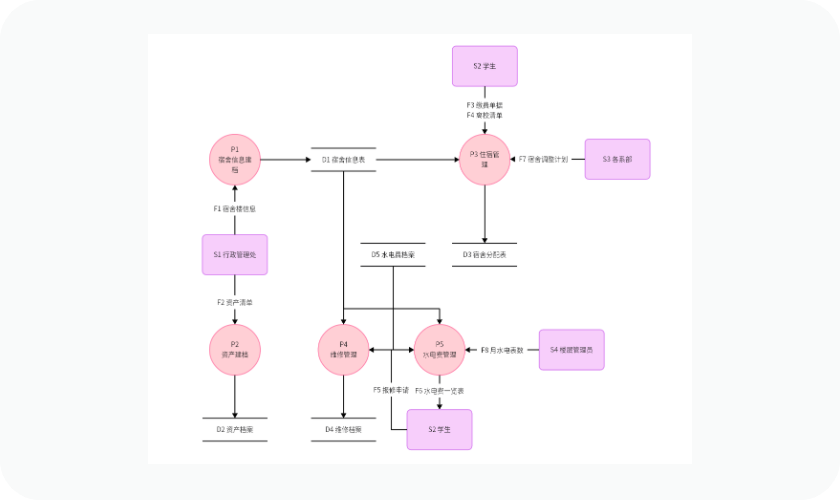

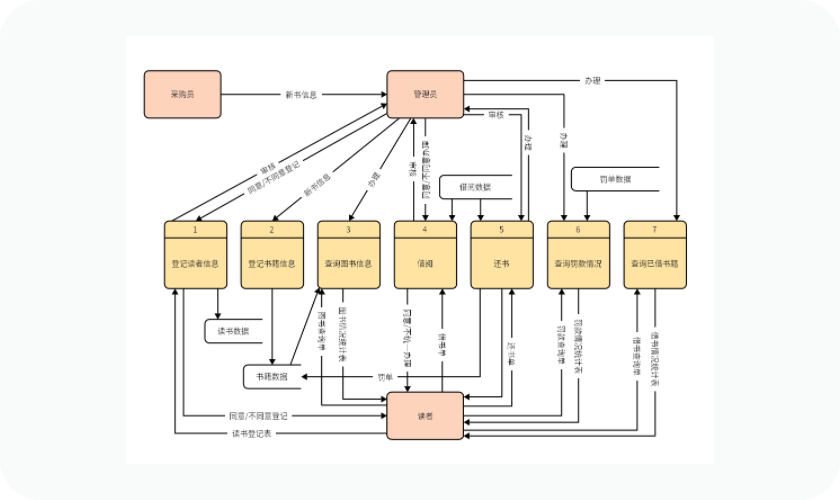

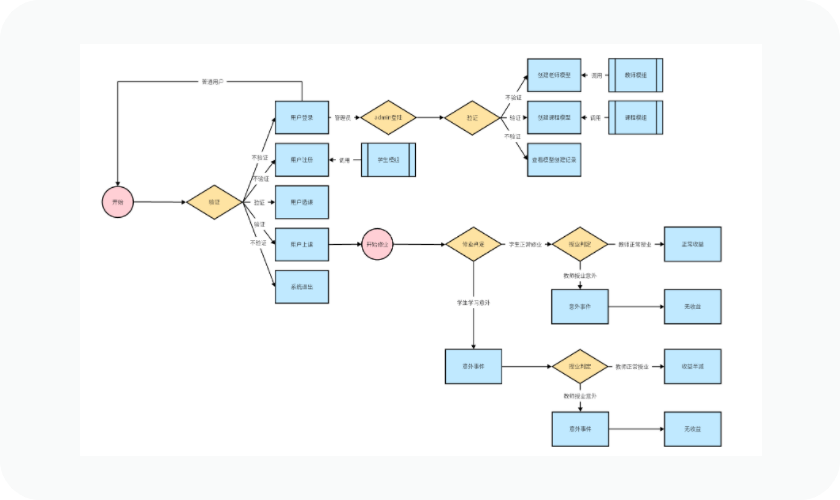

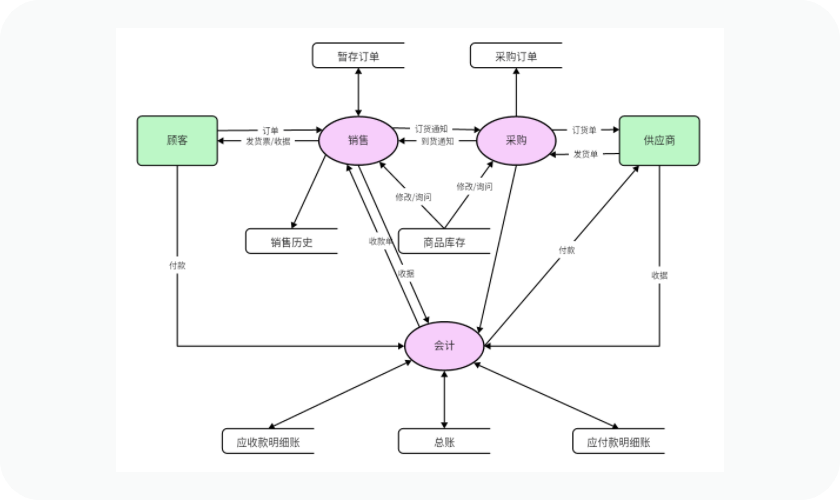

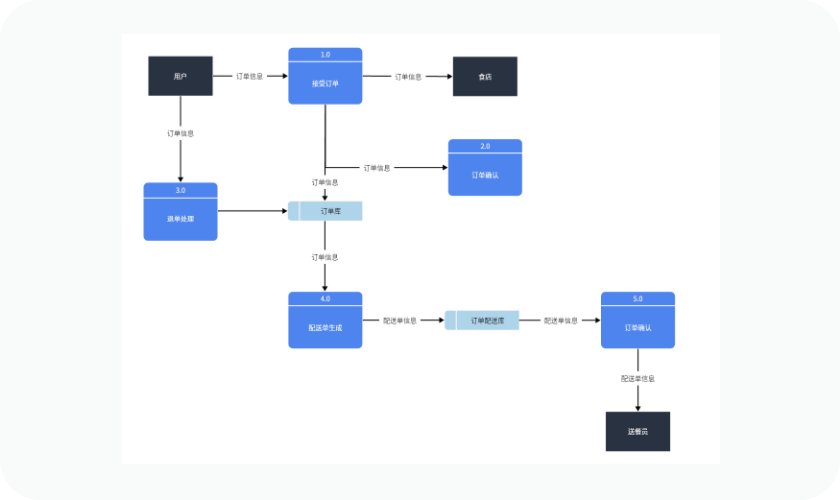

数据流图模板与案例
从社区案例理解系统的数据关系，再按自己的业务边界调整实体、处理和数据名称。
模板用于启发建模，使用时仍需核对符号、缺失的数据流和上下层平衡。模板使用条件以对应详情页为准。
先有边界，再补细节
数据流图怎么画？
先明确要回答的问题，再选择符号和层级，避免一开始就把所有细节挤进同一张图。
界定系统边界
列出与系统交换数据的外部实体，写清输入与输出。先将整个系统视为一个处理，画出上下文图。
拆分主要处理
按数据的转换关系拆分处理，使用“核验订单”“生成报表”等动宾短语命名，补上处理需要读取或写入的数据存储。
标注数据与连接
在箭头旁写“订单明细”“查询条件”等数据名称。两个外部实体之间不直接连线；实体与存储、存储与存储之间的数据交换应经过处理。
核对平衡后分享
逐项对照父图与子图的边界输入输出，检查每个处理的输出是否有足够输入支持，再邀请团队评审并记录修改结论。
交付前，用三个问题检查
有没有只接收却不产生输出的处理？有没有缺少来源却产生输出的处理？内部拆分后，原有的边界数据是否仍能一一对应？
数据流图绘制与学习指南
继续了解 DFD 符号、分层方法，以及与其他系统图的区别。
数据流图常见问题

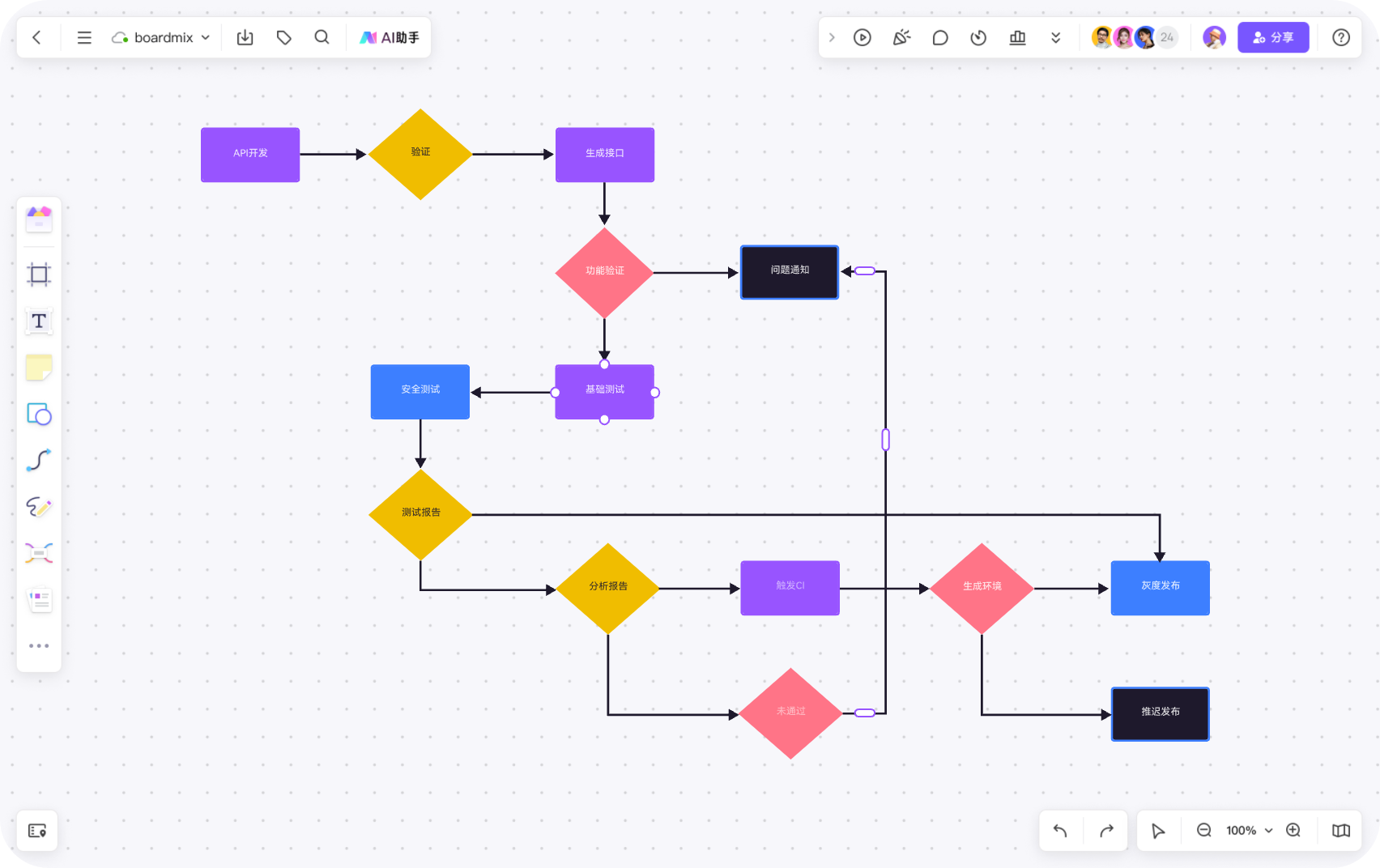

数据流图和流程图有什么区别？
数据流图（DFD）表达数据从哪里来、经过什么处理、存放在哪里，以及流向谁；箭头表示数据传递。流程图表达操作的先后顺序和判断分支。要说明审批是否通过或任务下一步做什么，可使用在线流程图；要分析系统中的信息流转，则使用数据流图。
数据流图有哪些基本符号？
常见四要素是外部实体、处理、数据存储和数据流。外部实体通常用矩形，处理可用圆形或圆角矩形，存储可用两条平行线或开口矩形，数据流用带名称的有向箭头。不同表示法的外形有所差异，一张图中应保持同一种约定。
上下文图、0层和1层数据流图怎么区分？
上下文图把整个系统视为一个处理，只展示它与外部实体交换的数据；首层分解展开主要处理与内部存储，再按需要细化子图。资料对“0层”的编号存在不同约定，有的指上下文图，有的指第一次内部拆分。团队应先统一命名，并始终核对父图与子图的边界输入输出。

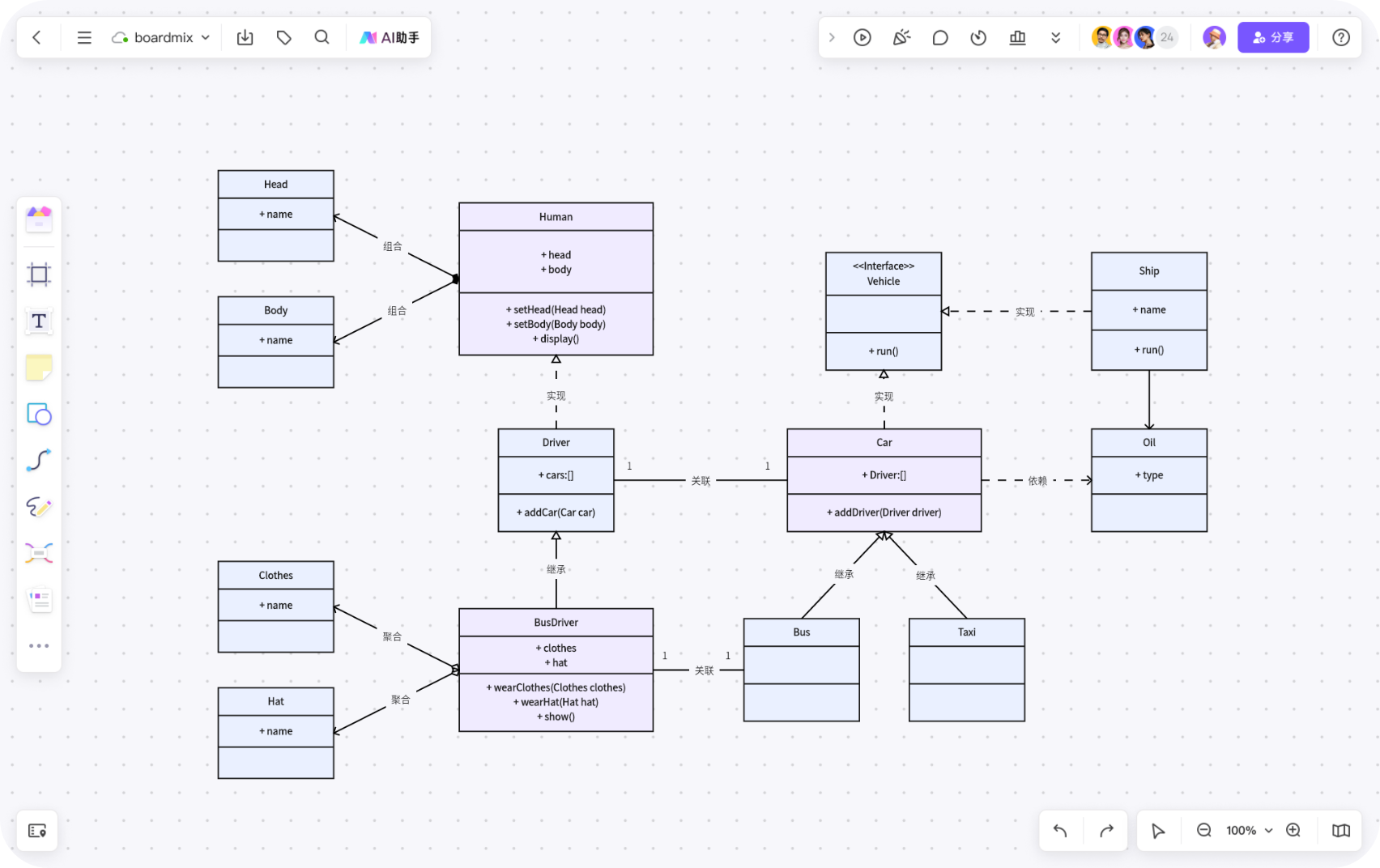

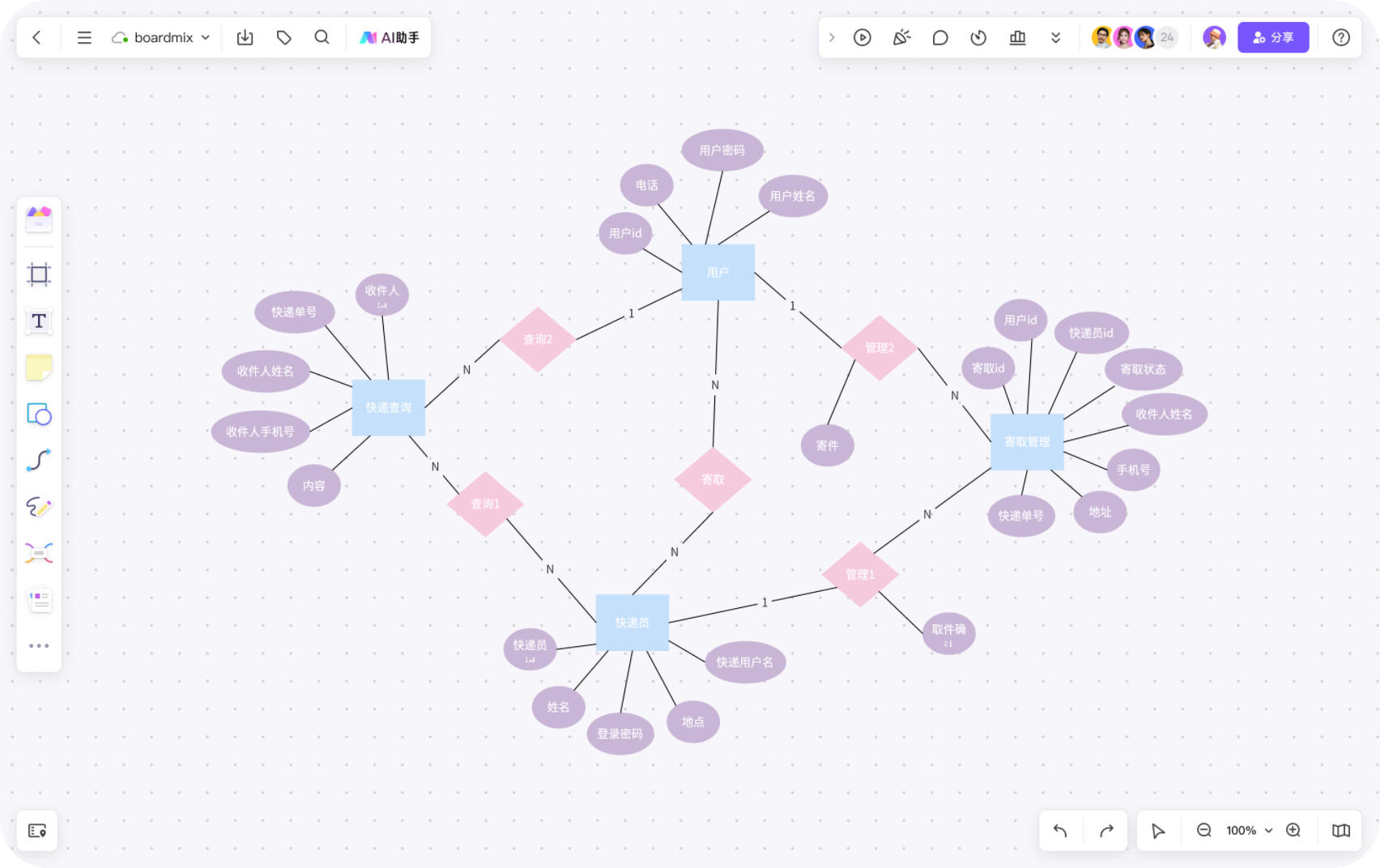

数据流图能代替 ER 图或 UML 图吗？
不能完全代替。数据流图侧重数据的流动与处理；ER图侧重实体、属性与关系；UML图可分别表达系统结构、交互或行为。可以围绕同一个业务分别绘制，通过统一的数据名称把它们联系起来。
可以免费开始画数据流图吗？
可以注册账号，按当前免费权益开始创建与编辑。可编辑文件、导出、协作及 AI 等能力的额度以账号和价格页为准；社区模板可能有独立的使用条件。选择前先确认自己需要的功能与额度。
AI 可以帮助整理数据流图吗？
可以把业务描述交给 AI 辅助整理外部实体、处理和数据清单，再据此绘图。无论初稿来自 AI 还是模板，都要由熟悉业务的人检查系统边界、数据名称、连接关系与分层平衡，不能直接把初稿当作已经验证的系统设计。
