功能结构图怎么画？从系统目标到可验收功能单元

功能结构图用层级关系说明一个系统由哪些功能组成：顶层是系统，下面是功能模块，再往下是具体功能。本篇用“在线课程报名系统”从目标边界画到功能树，并在树旁补充输入输出和验收说明，让产品、研发与测试能用同一份结构讨论范围。

功能结构图和页面导航有什么区别

页面导航回答“用户从哪里进入、点击什么”；功能结构图回答“系统需要提供哪些能力，以及能力之间怎样组合”。例如“课程列表页”是页面，“课程检索、名额校验、报名状态通知”是能力。一个页面可能调用多个功能，一个功能也可能被多个页面复用。

如果把页面直接当功能，评审会漏掉后台校验、异常处理和数据交接。绘图前先写系统目标与不在范围内的内容，再决定拆分粒度。这里讨论的是软件功能的层级分解；如果要表达模块调用、数据流或操作先后，应另画关系图或流程图，不让同一条线同时承担几种含义。

第一步：写目标、边界和使用者

以报名系统为例，可以先写：

• 目标：让用户完成选课、提交报名并获得可追踪的状态。
• 使用者：学员、课程管理员、客服和财务。
• 输入：课程信息、用户资料、库存或名额、支付结果。
• 输出：报名记录、状态通知、统计数据。
• 不在范围：课程内容生产和线下授课安排。

边界写在图的左上角或备注区。没有边界时，团队很容易把“推荐课程”“营销活动”等相邻能力无限扩进来。

第二步：从目标拆出一级能力

一级模块应按稳定能力划分，而不是按当前页面划分。报名系统可以先拆成：

一级模块数量不必追求固定。若一个模块既包含用户动作又包含后台规则，可以继续拆分；若模块只有一个页面名称，通常说明拆分仍停留在导航层。

第三步：拆成功能单元，并写清输入输出

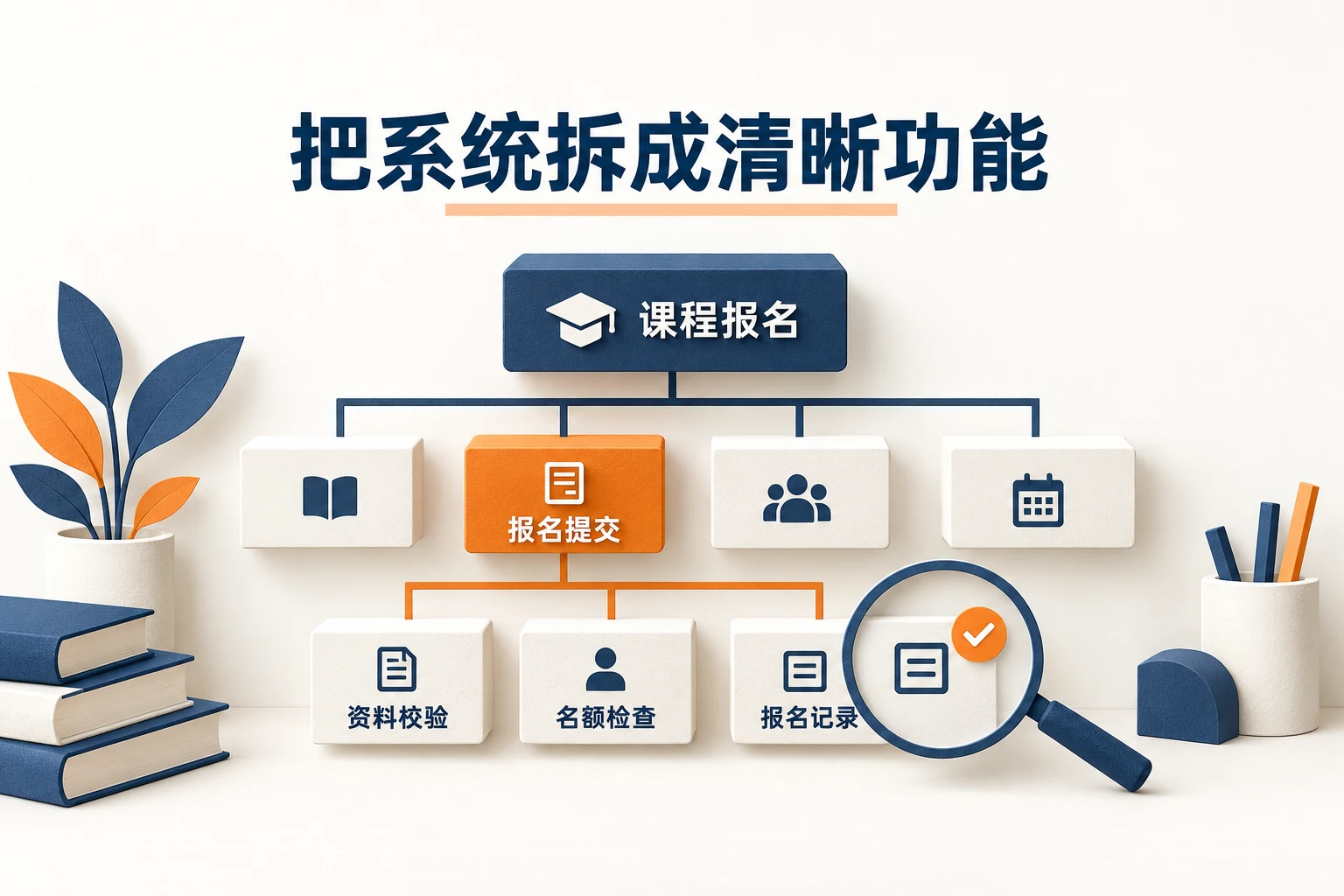

功能单元要具体到团队可以讨论实现和验收。以“报名提交”为例，可以拆成“报名资料管理、资料校验、名额校验、报名记录创建、提交结果反馈”。这五项在树上是同级子功能，不靠从左到右的位置表示执行顺序。节点名称保持简短，详细规则放在旁边的说明表，至少补充四个字段：

“支持报名”仍然太宽；“提交资料后校验必填项，缺失字段在对应位置提示”已经能转成验收场景。继续把同一层的功能补齐，能更容易发现遗漏：

第四步：补依赖、异常和责任边界

功能树先回答“有哪些能力”，异常说明再回答“失败后由什么能力处理”。对关键单元补三件事：依赖哪个数据或服务、失败后返回什么、谁负责跟进。报名系统需要考虑名额不足、重复提交、通知失败和管理员手动关闭课程；如果本期包含付费报名，还要补支付结果查询及失败处理。

主树的实线统一表示功能从属。依赖和异常可放在独立说明区，使用 F2.3 等编号引用；确需画虚线时，在图例中标明“依赖”，避免读者把它当子功能。支付、报名和通知之间的先后关系则移到配套流程图。功能结构图不必画满所有异常分支，但不能让已知异常在需求材料中消失。

第五步：把功能映射到验收标准

最终评审时给每个叶子节点绑定验收条件，形成“功能—测试—负责人”对照表：

验收表不是功能结构图的替代品，而是让结构可以落到交付。若一个叶子节点无法写出验收问题，说明它可能仍是概念或页面标签。

版式、连线和版本检查

把“课程报名系统”放在顶部，五个一级模块排在下一层，各模块的子功能按同一粒度对齐。连接线从父节点连到子节点边缘，输入输出说明放在树旁。评审前标明版本与日期；需要移除的功能先记录取舍原因，再从当前范围中移出。

在 Boardmix 工作台登录并新建白板后，可以使用“基本图形”添加矩形，用“文本”填写模块名，再用“连接线”建立父子关系。先完成一个“报名提交”分支，再按同一层级扩展其他模块；同级节点使用一致的外框、填充和字号，避免颜色被误读成重要程度。

在图右侧用表格放置 F2.1—F2.5 的规则，评论具体落在有争议的功能旁。例如，研发询问“名额锁定后多久释放”，产品补充条件后，再同步更新 F2.3 的说明和验收表。Boardmix 官方帮助中心提供基本图形、连接线、表格、评论和分享的使用说明，这些工具可以把讨论留在功能对应的位置。

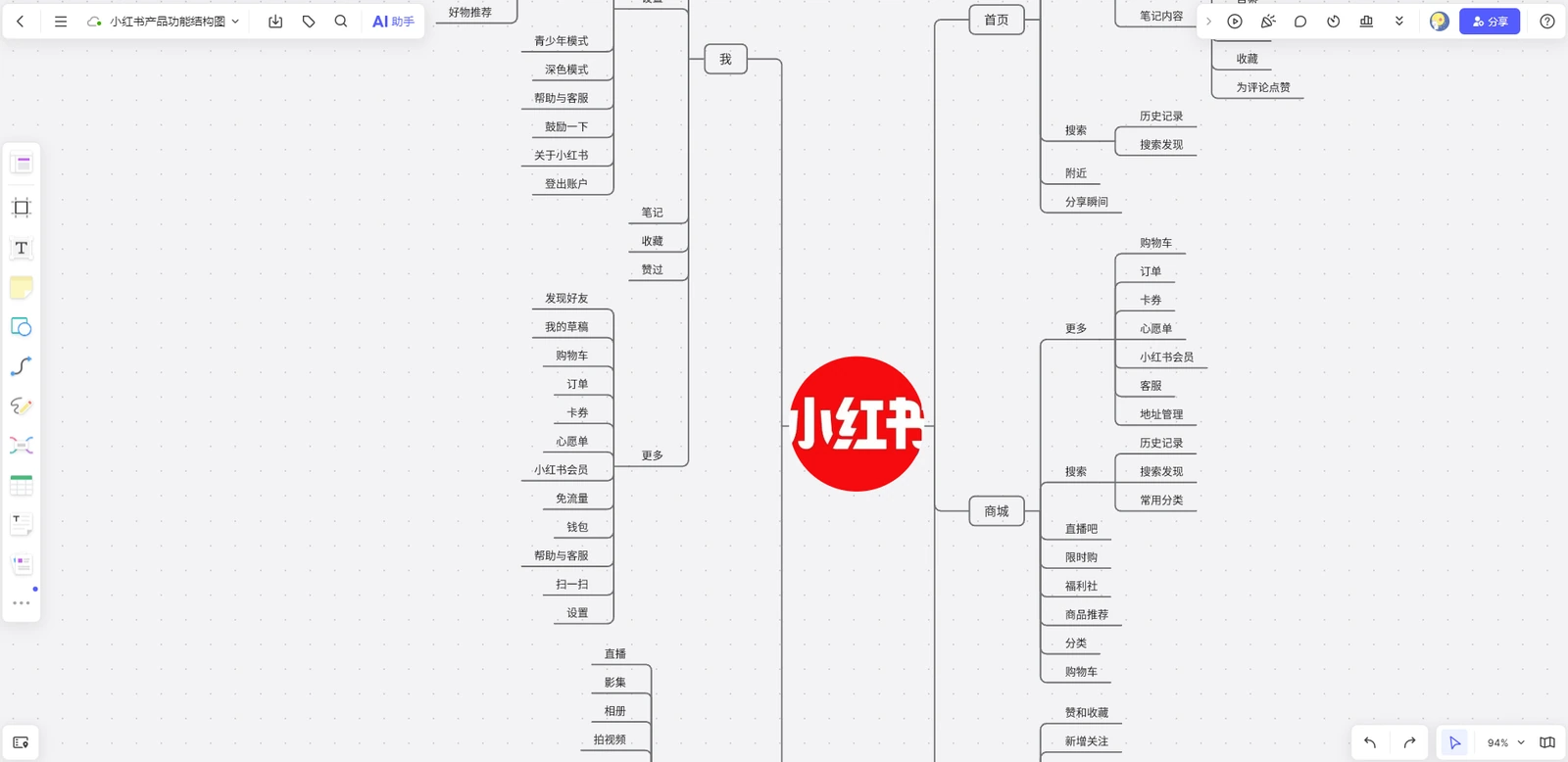

想借用现有结构，可先查看社区的产品功能结构图模板，再把原有业务模块替换为自己的系统。本例仍以五个课程报名模块为准，不照抄模板中的页面栏目。分享时确认协作者权限；导出图像或 PDF 前，检查功能树和说明表能否一同读清。需要了解其他图的分工，可继续查看功能模块图的组成与作用。

功能结构图完成前检查清单

• 已写目标、使用者和不在范围内的内容。
• 一级模块表达能力，不只是页面名称。
• 叶子节点包含触发、输入、处理或输出。
• 关键依赖、异常出口和责任边界可追溯。
• 每个重要功能都有验收问题和证据位置。
• 连接线不遮挡文字，层级粒度前后一致。
• 当前版本、废弃项和修改日期可区分。

FAQ

功能结构图需要画到按钮级别吗？

通常不需要。画到能够分配责任、讨论依赖和编写验收条件的粒度即可；按钮位置属于交互或页面设计，应该在相关文档中继续展开。

功能结构图和流程图能放在一起吗？

可以放在同一画布，但建议分区。结构图表达“有哪些能力”，流程图表达“能力如何按顺序运行”，混在一棵树里会让读者误把层级当成时序。

功能结构发生变化后如何避免漏改？

给每个一级模块和叶子节点保留编号或稳定名称，变更时同时更新验收表、流程图和负责人。废弃节点移到历史区并记录原因，不要直接覆盖后只保留最新截图。
