SIPOC流程图怎么画？五栏填写、报修案例与复核方法

SIPOC流程图把一个过程整理成供应方、输入、过程、输出、接收方五部分。画图时先写清“从哪里开始、到哪里结束”，再检查谁提供哪些信息、过程交付什么、谁接收结果。它适合在项目开始时统一范围；如果要分清每一步的负责人、判断条件和异常分支，还需要继续展开详细流程图。

下面用“设备报修受理与分派”说明五要素、绘制方法和六西格玛中的应用。你可以用 Boardmix在线流程图工具把五栏放在同一画布上，让报修人、服务台和承接人员一起核对交接信息。

1. SIPOC流程图讲解：五要素与一个完整案例

SIPOC的名称来自英文单词的首字母缩写，即Suppliers（供应方）、Inputs（输入）、Process（过程）、Outputs（输出）和Customers（接收方，也常译为顾客）。通过SIPOC流程图，我们可以清晰地了解一个过程的起始和结束点，明确过程的输入和输出，以及过程中的关键步骤和资源。

• 供应方：为流程提供原材料、设备、服务或信息的组织与个人，既可以在企业外部，也可以是内部同事。
• 输入：过程需要使用的材料、信息或资源。供应方回答“谁提供”，输入回答“提供什么”，不要在两栏都填部门名称。
• 过程：把输入转成输出的核心活动。这里先看全貌，不把每次点击、审批意见和异常处理都塞进来。
• 输出：过程产生、能够交付给接收方的产品、服务或信息。不要只写“提升效率”一类期待。
• 接收方：使用过程输出的人或组织，不限于付费客户；内部下一环节的同事也可以是接收方。

五部分不要求各用某一种固定图形。用五列表格、分区或便签都可以，关键是名称清楚、内容一致。ASQ的SIPOC说明强调先明确起止边界、保持高层概览，再与相关人员复核。若还需单列约束和衡量指标，可在五栏之外补充；不要把扩展项混进输入或输出。

案例：设备报修受理与分派，终点不是“设备修好”

假设服务台想弄清楚报修为什么反复补资料。此次只研究员工提交报修，到工单确定承接人员并发出分派通知。实际维修、备件采购和维修验收都在边界外。流程负责人写服务台负责人，不能因为图上出现维修人员，就把整个维修管理都算进本次范围。

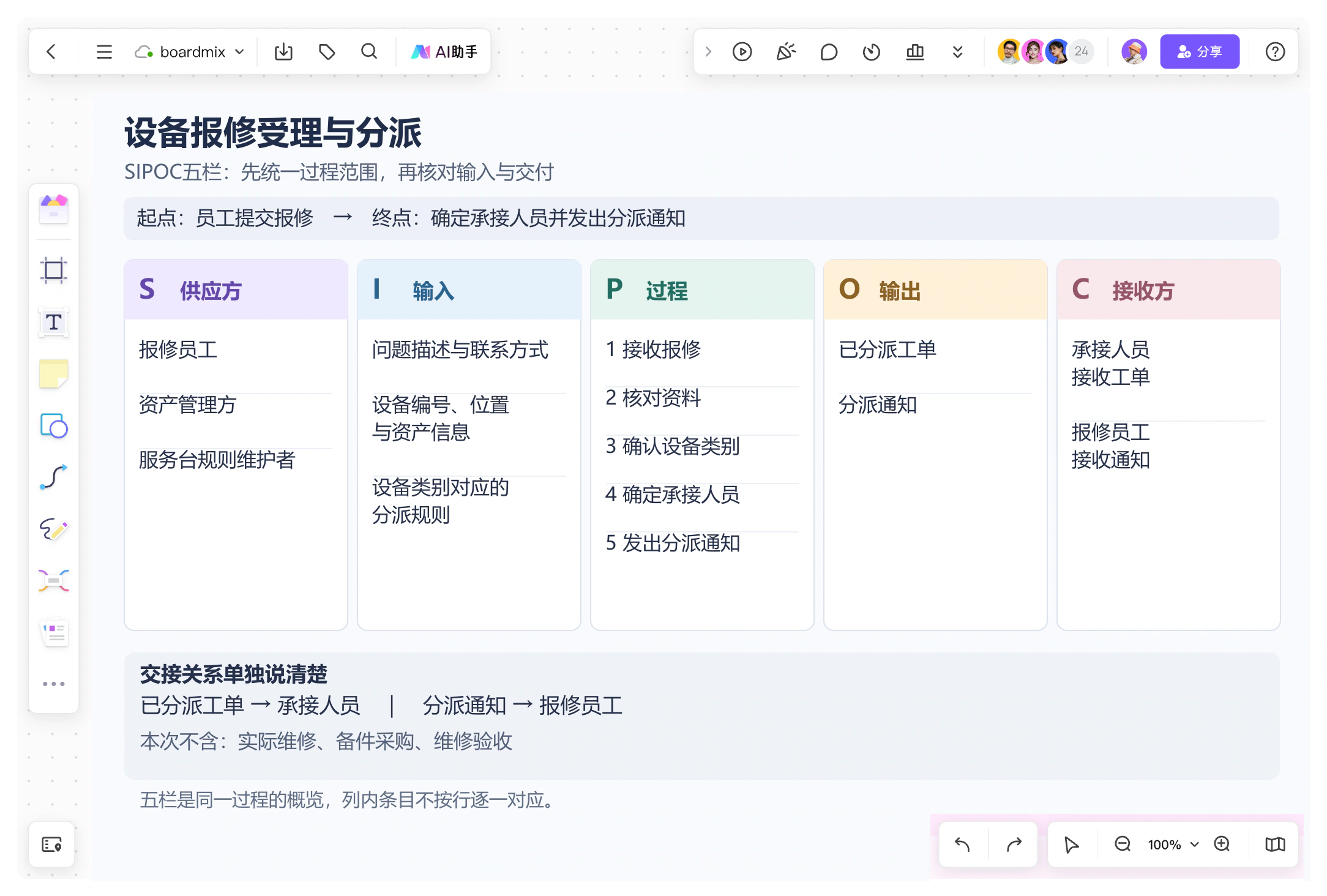

五栏是同一过程的概览，列内第一个条目不一定与其他列第一个条目逐一对应。重要的交接关系应另写清楚：

• 报修员工提供问题描述和可联系渠道，资产管理方提供设备信息，服务台规则维护者提供分类与分派规则。
• 承接人员拿到的工单应包括工单编号、设备与位置、问题描述、联系方式，以及明确的承接人；“已提交”不等于“已分派”。
• 报修员工收到的通知至少能关联到工单，并知道后续由谁接续；发送通知不等于维修已经完成。

如果设备编号缺失，这张图首先提示你去查输入是否齐全、谁负责补充。它还不能证明“员工不认真”就是根因，也不能直接证明换系统就能解决问题。下一步要回看实际工单，区分缺填、资产信息错误和分派规则缺失。

2. SIPOC流程图绘制方法：选工具、填五栏、做复核

2.1 SIPOC流程图用什么软件

画五栏本身不需要复杂软件。优先看团队能否共同查看、移动信息并保留讨论结果，再考虑既有工具环境。下面五种工具各有适用的工作方式：

这些工具都可以作为整理方法的载体。无需为了画SIPOC而先决定是否接入业务系统，也不要把画布中的流程图当作自动执行的工单系统。

2.2 SIPOC流程图绘制步骤

（1）新建画布

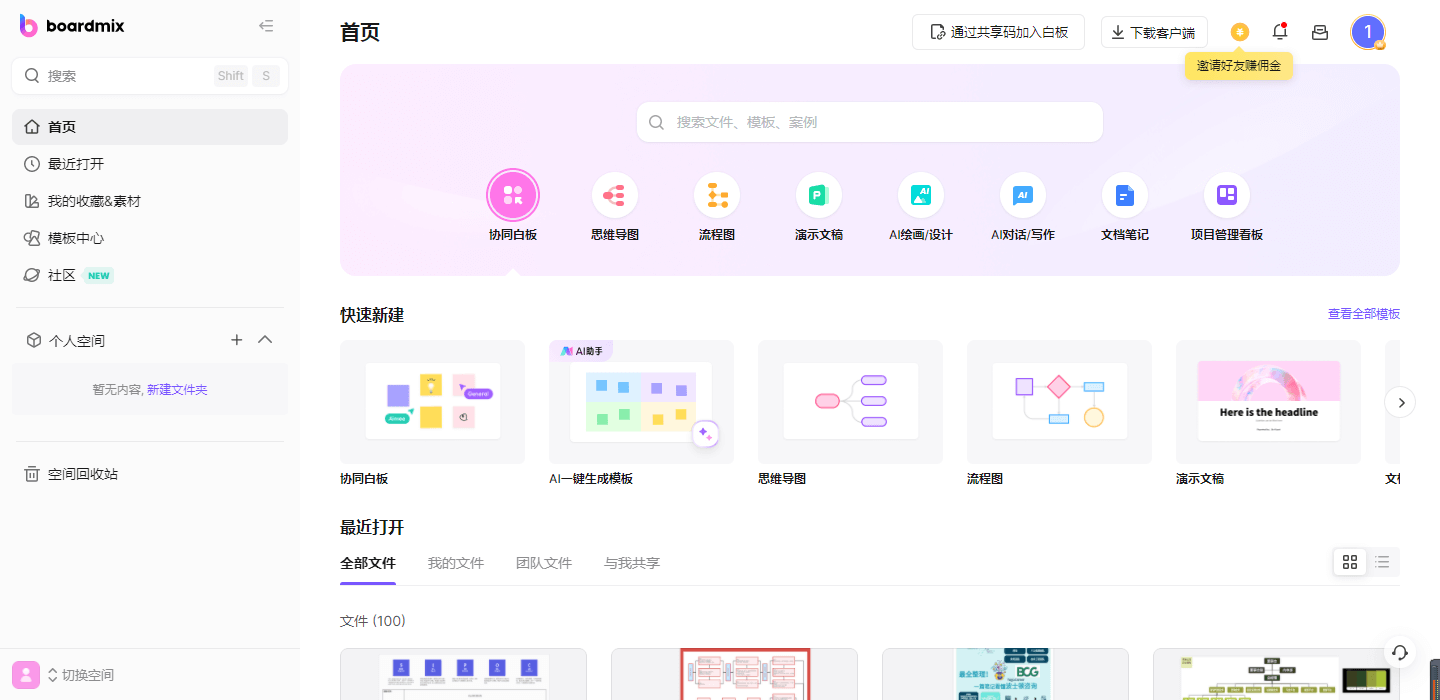

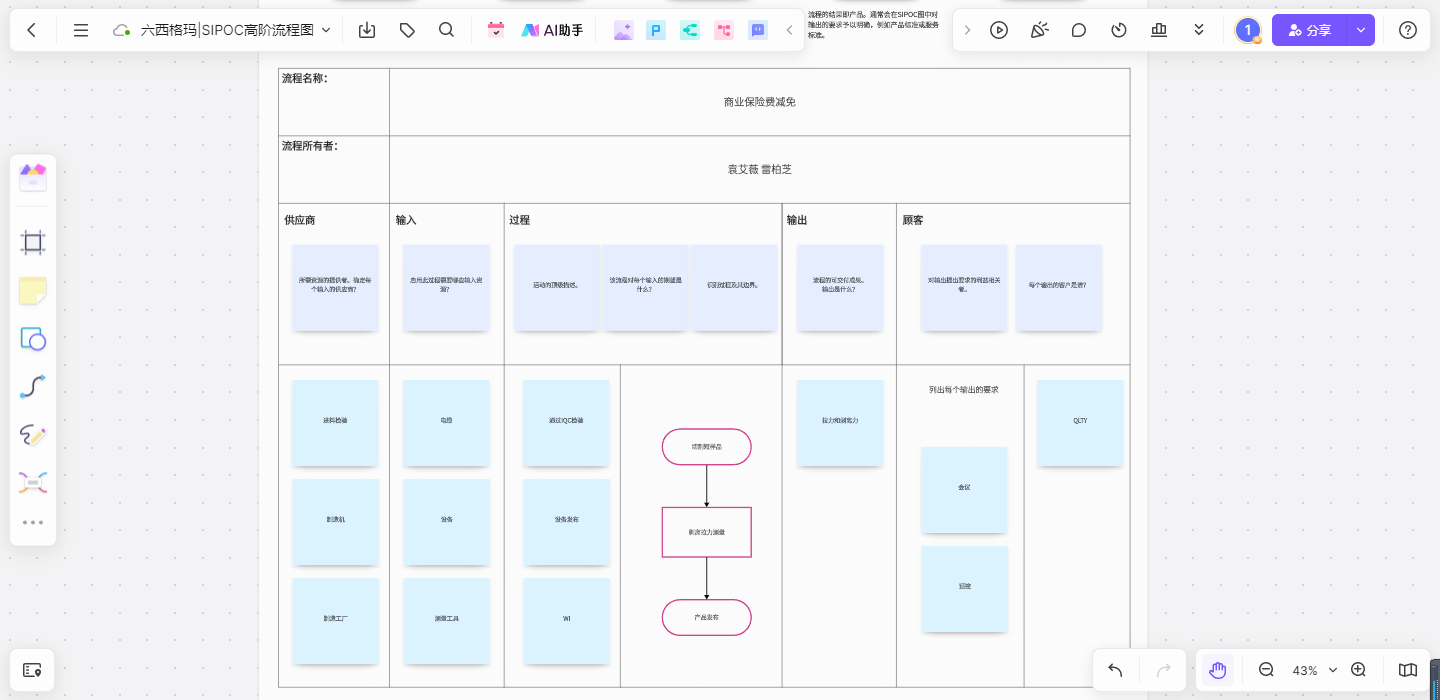

打开boardmix博思白板工作台，登录后从“快速新建”创建空白白板。也可以先查看SIPOC五栏模板，取用五栏结构后，把流程名及各栏内容一起改成自己的业务。不要混用模板中的不同场景。

工作台的导航名称会随版本调整，按当前“快速新建”区域进入即可。新画布先写流程名称、负责人、起点和终点，再划分五栏。

（2）确定过程范围

我们需要明确要分析的过程范围，包括确定过程的起始和结束点，以及过程中的关键步骤和资源。在报修案例中，把起点写为“员工提交报修”，终点写为“确定承接人员并发出分派通知”。另外写一行“本次不含实际维修、备件采购、维修验收”，避免讨论越扩越大。

（3）识别供应方和接收方

供应方是为过程提供输入的组织或个人，接收方是接收过程输出的组织或个人。先列出两端，再核对是否遗漏内部参与者。例如，员工既提供报修资料，又接收分派通知，同一个人出现在S与C两栏并不矛盾；不要为了五栏看起来不同而硬换名字。

（4）分析输入和输出

逐项问：“少了这项信息，还能否完成本次交付？”输入写具体资料，输出写具体交付物，再补最低可用条件。报修工单不能只写“处理结果”，应明确是否已有编号、设备信息和承接人。把还不能确认的规则放到画布旁的待确认区，留下确认人，不要先编一个答案填满表格。

（5）整理核心过程步骤

在分析输入和输出后，进一步梳理过程的关键活动。使用矩形和箭头排列“接收报修→核对资料→确认类别→确定承接人员→发出通知”，这里只保留能说明输入如何变成输出的步骤。缺资料如何退回、无人接单如何升级，先记成待展开的问题；需要详细处理分支时，另画业务流程图。

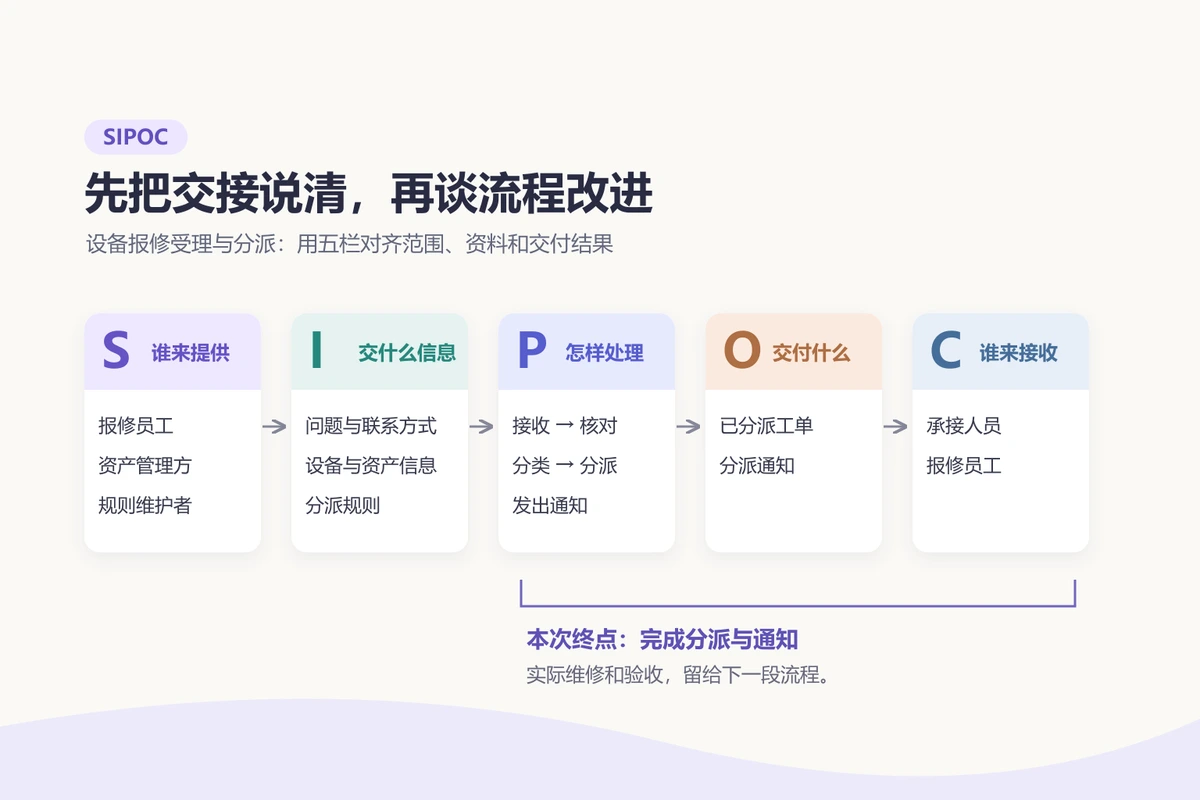

五栏总览适合检查范围与关系，文字较小时可点开大图，并对照前面的五栏表逐项填写。

（6）验证和优化流程图

最后检查流程图的完整性和准确性，并根据需要调整。在Boardmix中，可以移动和调整画布上的图形、便签及连线。请至少让一位提供输入的人和一位接收输出的人看图，用实际材料走一遍，而不只让绘图者自己检查。

3. SIPOC流程图在六西格玛中的作用与边界

SIPOC流程图可以帮助六西格玛项目团队锁定项目范围，明确输入、输出、过程与参与方，为定义阶段的讨论提供共同基础。它的价值在于先把问题说清，再决定需要哪些数据；画好一张图并不等于已经找出根因或完成改进。

• 定义项目范围：明确项目的边界和核心流程。报修案例将受理与分派单独划出，避免把维修时长、采购等待等不同问题混算。
• 识别关键过程：识别流程中的关键步骤和资源，确定需要进一步调查的环节。若反复补资料发生在核对阶段，应继续查输入缺什么、从谁那里补，而不是直接归责某个人。
• 设定项目目标：从输出要求讨论可衡量的目标。例如先定义“具备承接条件的工单”包含哪些字段，再研究资料完整性；目标值要依据现状数据和业务要求确定。
• 支持流程改进：把可能的重复交接、输入缺口列为待验证问题。是否减少了浪费或等待，需要在后续记录中验证，不能从五栏图直接推出。
• 沟通与交流：作为团队内部交流的工具，让成员共同确认项目目标和范围。意见不一致时保留分歧与确认人，确认后再更新同一张图。

选图时也要分清用途：想统一起止边界及输入输出，用SIPOC；想看活动顺序与判断分支，用详细流程图；想看跨部门交接责任，用跨部门工作流程图。需要比较不同结构时，可继续查看流程图模板与应用场景，再回到自己的问题选型。

完成时留下的应是一张团队能共同解释的图：边界说得清，输入找得到提供者，输出找得到接收方，暂未确认的问题有人负责。先把这四件事做好，再展开详细流程、补采数据和讨论改进方案。
