Mermaid 是一款用文字就能画图的工具，正在悄悄改变程序员制作流程图、时序图的方式。对于初学者来说，只需写几行描述，就能自动生成清晰又专业的图表，完全不用动鼠标。本文将带你认识Mermaid的定义与价值，并手把手讲解基础语法，轻松上手代码画图。
1. Mermaid是什么
Mermaid作为代码画图表的神器，让流程图、甘特图都能用文本轻松生成。今天就从它的定义、核心优势和常用场景，带你快速认识Mermaid。
（1）Mermaid是什么意思
Mermaid是基于JavaScript的开源图表语法工具，通过文本代码生成可视化图表的实用工具。从技术本质来看，它是将Markdown兼容语法转化为流程图、时序图等专业图表的渲染引擎。简单来说，写代码 = 画图表！
（2）Mermaid的核心价值
- 告别拖拽绘图：再也不用在绘图软件里费力地拖拽形状、调整连线了！用简洁的代码描述你的图表结构，Mermaid瞬间帮你画好。修改几行代码即可更新图表，比调整图形快多了！
- 多场景覆盖：无论是技术文档中API流程图的绘制，还是项目管理里甘特图的排期，亦或是教育演示中的可视化图表，Mermaid都能胜任。
（3）Mermaid主要应用场景
在技术文档领域，可在boardmix博思白板中用Mermaid一键生成流程图，还能分享链接邀请成员，提高技术沟通与文档编写的效率。而在敏捷站会场景中，产品经理能在 boardmix运用甘特图语法同步迭代计划，团队成员可拖拽调整任务节点，让项目进度管理更直观高效。
2. Mermaid语法深度解析
掌握Mermaid语法是实现零代码绘图的核心，从流程图的方向控制与节点定义，到时序图的消息传递逻辑、甘特图的时间轴设置，其语法体系覆盖多场景绘图需求。下面将结合实战案例，详解各类图表的语法规则与boardmix工具的高效应用技巧。
（1）流程图中的Mermaid语法解析
- 方向控制：Mermaid语法中用graph TD定义自上而下布局（如graph TD A-->B-->C），graph LR则从左到右（如graph LR 起点-->处理节点-->终点）。
- 节点语法：矩形节点用[步骤名称]，菱形判断用{条件}，圆角矩形开始 / 结束用(起点)，像(开始)--> [数据处理]--> {是否成功?}就能画出基础流程。
- 进阶连线：带文本箭头用-->|接口调用|，异步流程-->>，粗线连接==>。比如A-->|登录验证| B-->> C==> D。

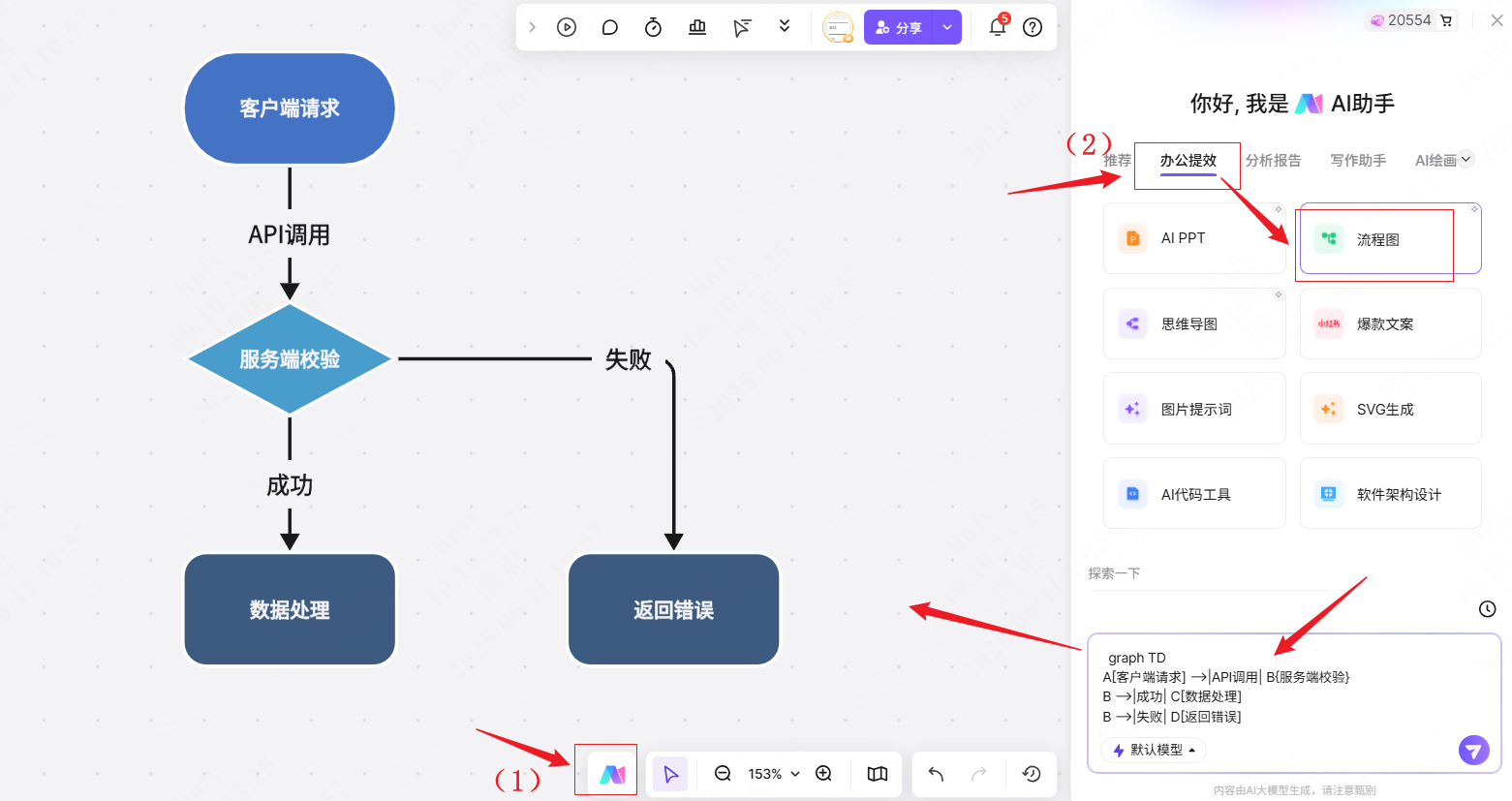

- 实战案例：在 boardmix的AI助手入口，输入Mermaid语法会渲染出清晰的API调用流程图。

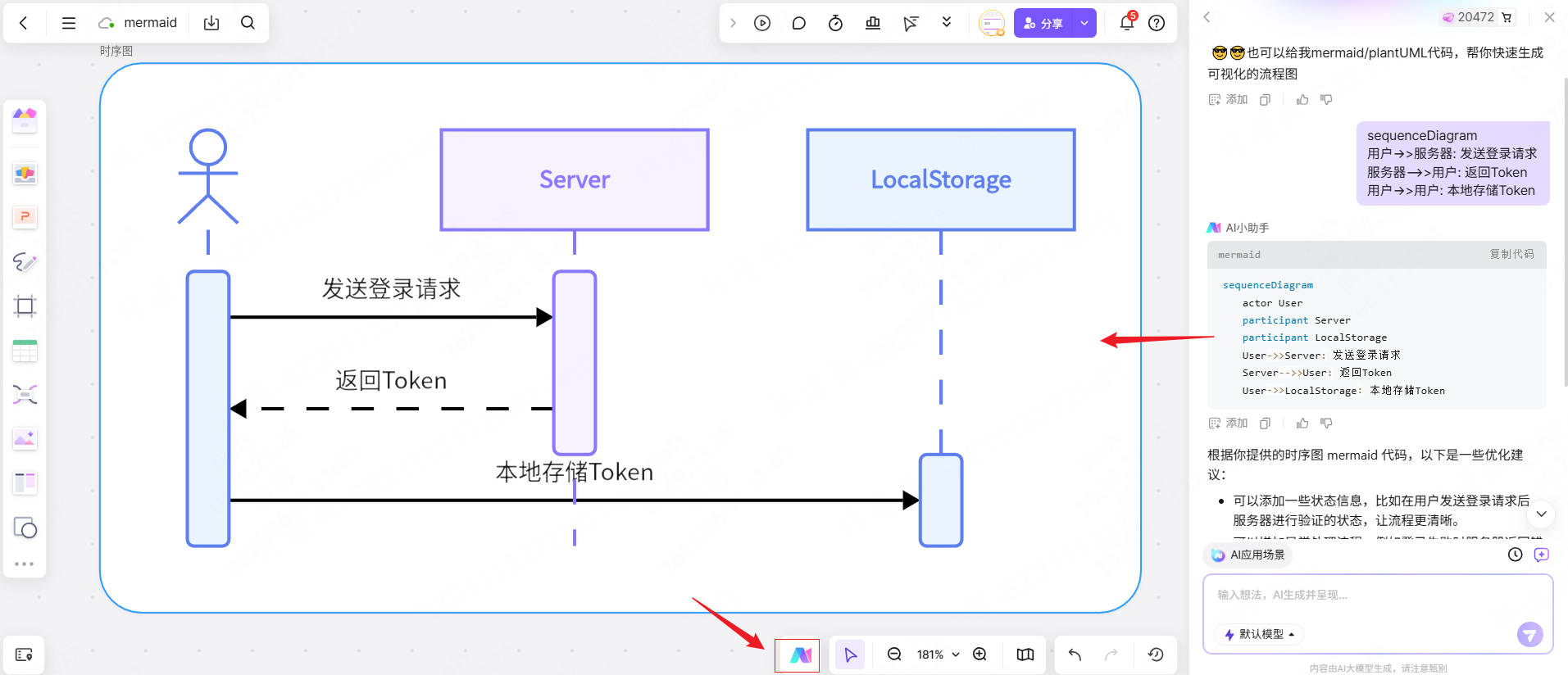

（2）时序图中的Mermaid语法解析
- 参与者定义：Mermaid语法用participant客户端+participant服务器声明角色。
- 消息类型：同步调用->>，异步请求-->>，自循环->。例如：
- 控制结构：loop循环块如loop 每日任务\n用户->>服务器: 上报数据\nend，alt条件分支如alt 登录成功\n用户->>服务器: 跳转首页\nelse 登录失败\n用户->>服务器: 显示错误\nend。
（3）甘特图中的Mermaid语法解析
- 时间轴设置：dateFormat YYYY-MM-DD定义日期格式，section 研发阶段划分任务区块。
- 任务依赖：Mermaid语法中taskB :after taskA, 3d表示任务B在A结束3天后开始，在boardmix中可拖拽调整。
- 实战案例：在 boardmix的AI助手入口，输入任务计划的代码即可生成甘特图。
（4）其他图表中的Mermaid语法解析
- 类图（classDiagram）：继承关系用<|--，如子类 <|-- 父类；接口实现..|>，如类 ..|> 接口。
- 状态图（stateDiagram-v2）：Mermaid语法的状态转换用状态1 --> 状态2 : 事件触发。比如登录中 --> 已登录 : 验证通过。
3. 常见的Mermaid语法错误与解决方法
在学习Mermaid的过程中，新手常因语法细节处理不当导致图表渲染失败，以下是常见的容易出错的地方：
- 特殊符号处理：节点文本如果包含 [ ] { } 等Mermaid语法符号，必须用双引号包裹整个文本，比如 A["[警告]系统异常"]。
- 缩进敏感问题：loop、alt、opt、par 等控制结构的循环体或条件分支体，以及subgraph子图内的内容，必须严格缩进（通常2个空格或1个制表符），否则会导致渲染失败或结构混乱。
- 渲染兼容性：某些连线样式是特定图表类型独有的。例如，--o (带圆圈的箭头) 仅在流程图中有效，在时序图或类图中不可用或含义不同。使用时需查阅对应图表的官方文档。
4. Mermaid语法的实际应用
当你掌握Mermaid语法后，就能在多种场景中发挥其价值，下面是数字化场景的绘图指南：
（1）技术文档可视化
你只需将Mermaid代码块嵌入文档，graph LR 客户端-->|API/query| 服务器语法就能自动渲染为清晰的API调用流程图。开发团队可一键导出带代码注释的文档，让技术方案通过可视化图表呈现，省去传统绘图工具反复调整的繁琐。
（2）敏捷开发协作
甘特图语法实现Scrum迭代排期，输入gantt date Format YYYY-MM-DD section 前端开发任务A:2025-06-01,5d后，团队成员可在boardmix白板实时拖拽调整任务节点，让迭代计划调整更灵活，进度滞后一目了然。
（3）教育场景应用
教师讲解算法或系统流程时，用Mermaid实时生成流程图（如 loop 循环条件 ... end）或状态图。学生可复制代码块到自己的画布中，修改参数观察AI生成流程图的变化。
5. 如何用Mermaid+可视化协作工具提升协作效率
虽然Mermaid本身是独立的语法标准，可以在任何支持它的平台，比如GitLab Markdown、支持Mermaid的笔记软件中使用，但结合强大的可视化协作工具，能让基于Mermaid的协作效率倍增。
传统绘图工具痛点： 需手动刷新代码预览、单文件锁定协作、图表需导出图片插入文档、难以混合编辑多种图表类型。
现代协作工具——boardmix的优势:

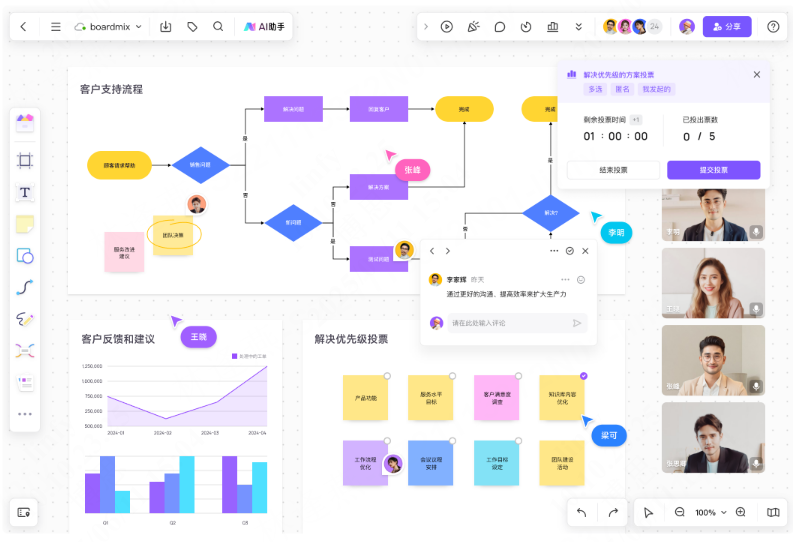

boardmix博思白板是融合AI与实时协作的在线白板工具，深度整合Mermaid代码绘图能力，支持思维导图、流程图等多类型图表同屏创作。其提效的核心优势：
- 高效协作： 支持多人同屏编辑同一份文档或白板，团队成员可同时查看或修改图表（甚至支持在渲染后的甘特图上拖拽调整任务节点时间），无冲突锁定问题。

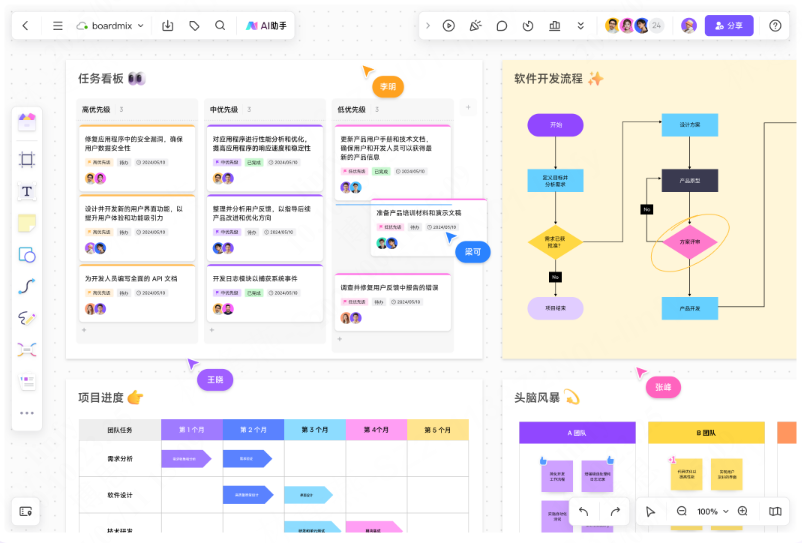

- 混合创作： 同一画布内可同时承载Mermaid技术图表、思维导图、用户故事地图、自由绘图、文档卡片等，实现业务讨论与技术设计的无缝衔接。
- 全链路覆盖： 支持代码输入 → 生成图表 → 评论批注 → 导出开发文档一站式完成，省去工具切换的麻烦。
- 资产沉淀： 团队可将高频使用的Mermaid图表代码保存为素材模板，新项目启动时一键复用。企业版支持私有化部署和精细权限控制，保障团队知识资产的安全沉淀。
总结
Mermaid以其简洁的代码语法和强大的可视化能力，为绘制专业图表提供了高效、灵活且可维护的方案。结合多人协作的可视化工具boardmix，可进一步释放Mermaid潜力。通过boardmix既能用代码生成图表，又能实现团队实时协同编辑，让图表创作更高效。立即体验Mermaid+boardmix白板，高效绘图！
