时序图是理解和设计系统交互流程的强大可视化工具。无论是软件工程师、产品经理还是系统分析师,掌握时序图怎么画都至关重要。本文不仅深入解析时序图的核心概念、组成要素和绘制步骤,更将盘点其典型应用场景,并推荐高效的时序图软件,助你轻松驾驭系统时序行为与消息传递。干货满满,建议收藏学习!

1.  时序图是什么

时序图(Sequence Diagram)是UML(统一建模语言)中的一种图示工具,用于展示对象之间的交互关系和消息传递顺序。时序图通常用于分析和设计系统的交互过程,可以清晰地展示对象之间的交互流程和时序关系,帮助开发人员更好地理解系统的行为。

时序图在软件开发和系统设计过程中起到了提供可视化交互流程、需求分析与设计、错误排查与调试等多方面的作用。它是一种强大的工具,可以帮助团队更好地理解和构建复杂系统。

博思白板

获取boardmix时序图免费模板资源

2.  时序图的组成要素

(1)参与者:时序图中的参与者代表系统中的一个实体,可以是一个具体的类、模块、组件或者其他的实体。参与者通常用一个矩形框表示,框内写上对象的名称。

(2)生命线:时序图中的生命线表示对象的存在和活动的时间轴。生命线是一条垂直虚线,从对象的顶部开始,一直延伸到底部。生命线上的点表示对象的状态或者某个时间点的活动。

(3)消息:时序图中的消息表示对象之间的交互。消息可以是同步的或者异步的。消息可以带有标签,用于描述消息的具体内容。

(4)激活:时序图中的激活表示对象在某个时间段内执行的活动。激活用一个小矩形框表示,位于生命线上,表示对象在该时间段内处于活动状态。

(5)自关联:有时候一个对象需要给自己发送消息,这种情况下可以使用自关联。自关联使用一个弯曲的箭头表示,箭头的起点和终点都在同一个对象上。

3.  时序图怎么画

(1)确定参与者

这是绘制时序图的第一步,首先要确定参与时序图的各个角色或组件,包括系统、用户、外部服务等。参与者通常用一个矩形框表示,框内写上对象的名称。

(2)绘制生命线

时序图中的生命线表示对象的存在和活动的时间轴。生命线是一条垂直线,从对象的顶部开始,一直延伸到底部。

(3)绘制消息流

这是时序图怎么画的核心环节,你需要根据需求和系统设计,确定各个参与者之间的消息流。消息流在时序图中用箭头表示,箭头的方向表示消息的流向。实线表示同步消息的传递,虚线表示异步消息的传递。

(4)激活和自关联

时序图中的激活表示对象在某个时间段内执行的活动。激活用一个小矩形框表示,位于生命线上,表示对象在该时间段内处于活动状态。有时一个对象需要给自己发送消息,这种情况可以使用自关联,用一个弯曲的箭头表示,箭头的起点和终点都在同一个对象上。

下面是一个简单的时序图示例,展示了一个用户登录系统的交互过程:

博思白板

在这个示例中,用户向系统发送了一个登录请求,系统根据用户输入的用户名和密码查询数据库,然后返回用户信息给系统,最后系统显示登录成功页面给用户。

4.  时序图的应用

(1)系统设计

时序图可以用来描述用户注册流程中不同组件之间的交互关系。例如,在一个网站的用户注册流程中,用户需要填写注册表单、验证邮箱、设置密码等步骤。通过绘制时序图,可以清晰地展示每个步骤之间的时序关系和交互流程。

示例时序图如下:

博思白板

在这个示例中,时序图展示了用户提交注册表单后,系统进行表单数据验证、发送验证邮件、用户点击验证链接等步骤的时序关系。通过时序图,产品经理和开发团队可以更好地理解和设计用户注册流程,确保流程的顺畅和交互的正确性。

(2)需求分析

时序图在需求分析中可以帮助产品经理更好地理解和描述系统的交互流程和时序关系。假设我们正在开发一个在线购物平台,需要对用户的购物流程进行需求分析。我们可以使用时序图来描述用户在购物过程中与系统的交互。

博思白板

在线购物时序图模板

首先,可以创建一个顾客角色,并标识出顾客与系统之间的交互事件。接下来,添加系统角色,并标识出系统对于每个交互事件的响应。通过使用时序图,可以清晰地描述用户在购物过程中与系统的交互流程和时序关系。

这有助于产品经理和开发团队更好地理解用户需求,设计出更符合用户期望的购物体验。同时,时序图还可以帮助产品经理发现潜在的问题和改进点,提高系统的可用性和用户满意度。

(3)故障排查

时序图在故障排查中可以帮助开发人员快速定位和解决系统中的问题。假设某个旅行服务网站在用户购票时出现了订单丢失的问题,需要通过故障排查找到问题的根本原因。开发人员可以使用时序图来分析整个购票过程中的各个步骤和交互。

博思白板

售票系统时序图模板

通过观察时序图,开发人员可以发现某个步骤执行时间过长或者数据在某个环节丢失,从而锁定可能的问题点。

5.  时序图用什么软件画

博思白板boardmix就是一款专注于团队协作的强大时序图工具,它不仅具备强大的绘图功能,还支持高效的团队协作。

选择合适的时序图软件能极大地提升绘制效率和协作体验。然而市面上绘制时序图的工具有很多,如Visio、PlantUML、draw.io等。boardmix博思白板作为一款专注于团队协作的强大时序图工具,在 团队协作、易用性和资源整合方面具有显著优势,尤其适合需要快速上手、多人实时协作讨论设计、或希望一站式整合文档/图表/脑图的团队。下面详细看看boardmix如何简化时序图怎么画的过程。

博思白板

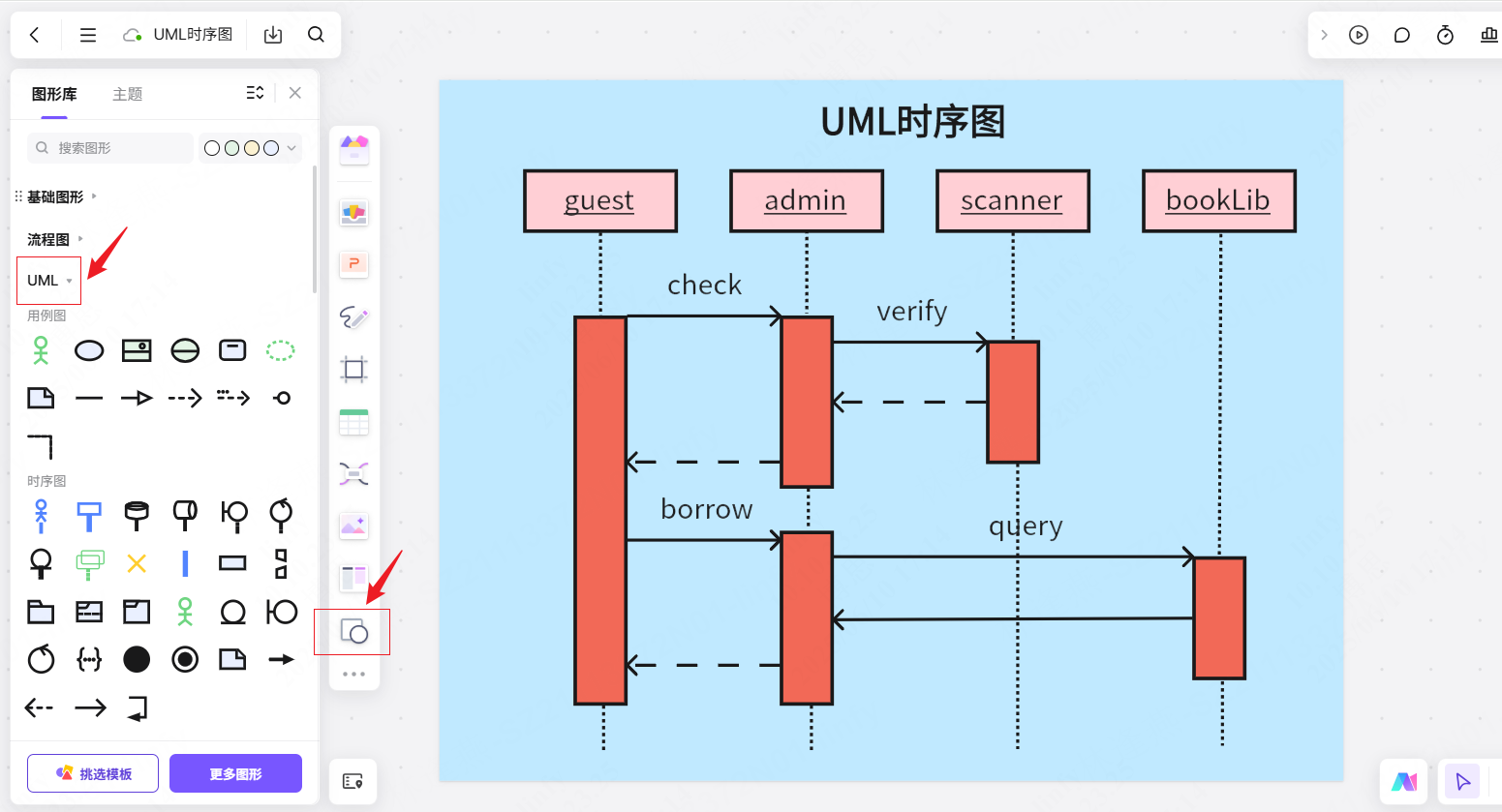

● 亮点1:标准的符号和定制化选项。boardmix博思白板提供了标准的时序图符号库,支持自定义编辑文本、填充色、线条方向和颜色,还有官方配置样式一键调用,操作十分简单!此外还可以随意混排图片、文档、便签等丰富的表达工具,使时序图更加灵活。

● 亮点2:高效团队协作。项目团队可以围绕共享白板进行项目交流,支持随时随地进行在线文档编辑、远程演示、音视频会议。

● 亮点3:丰富的模板资源。 boardmix模板社区内置大量专业时序图模板,涵盖登录、注册、购物、支付等多种场景,免费一键套用,助你快速绘制时序图!点击获取时序图模板

时序图是理解和设计复杂系统交互的利器。掌握时序图怎么画并结合高效的时序图软件,能显著提升你的工作效率和团队协作效果。boardmix博思白板 集专业绘图、无缝协作与丰富资源于一体,是绘制和分享时序图的理想选择。立即免费试用boardmix,体验高效绘制时序图的乐趣!
