好看的流程图怎么画？布局、配色与连线美化指南

本页面向已经有初稿、希望把流程图变得清晰好看的读者。若步骤、判断和异常尚未确认，请先回到流程图制作完整指南完成事实走查，再进行视觉整理。

整理前，可在 Boardmix 流程图画布保留一份原稿，再复制出待调整版本。两份并排比较，才能看出修改是否真正减少了寻找路径的成本。

一、好看的流程图首先要“读得懂”

流程图的视觉目标不是装饰，而是降低读者寻找起点、跟随路径和比较分支的成本。优秀的图在缩略状态下也能看出主方向和层级，放大后可以准确读出步骤与条件。字体、颜色、阴影只应服务于这两个层次。

二、美化前先诊断四类问题

三、5步画出好看的流程图

第1步：固定从左到右或从上到下的方向

选择一个符合阅读习惯的主方向，把最常见路径放在中心位置。回退与异常可以绕行，但箭头仍要能清楚回到目标节点。不要让读者在同一层级频繁切换方向。

第2步：用容器和泳道建立分组

当流程涉及多个阶段、部门或系统，可用容器、标题栏或泳道分组。分组名称应回答“这一段属于哪个阶段或角色”，而不是重复节点文字。

在画布中先选择合适的容器比例，再给容器命名，例如“请假流程”。容器是整理范围，不会自动替你完成责任划分；需要按部门区分时，再逐一放入对应步骤并标明角色。

第3步：统一节点尺寸、对齐和间距

同类节点使用相同宽高、圆角、边框和字体。横向同级节点对齐中心线，纵向步骤保持相同间距。文字较长时优先改写，不要无限拉大某个节点。

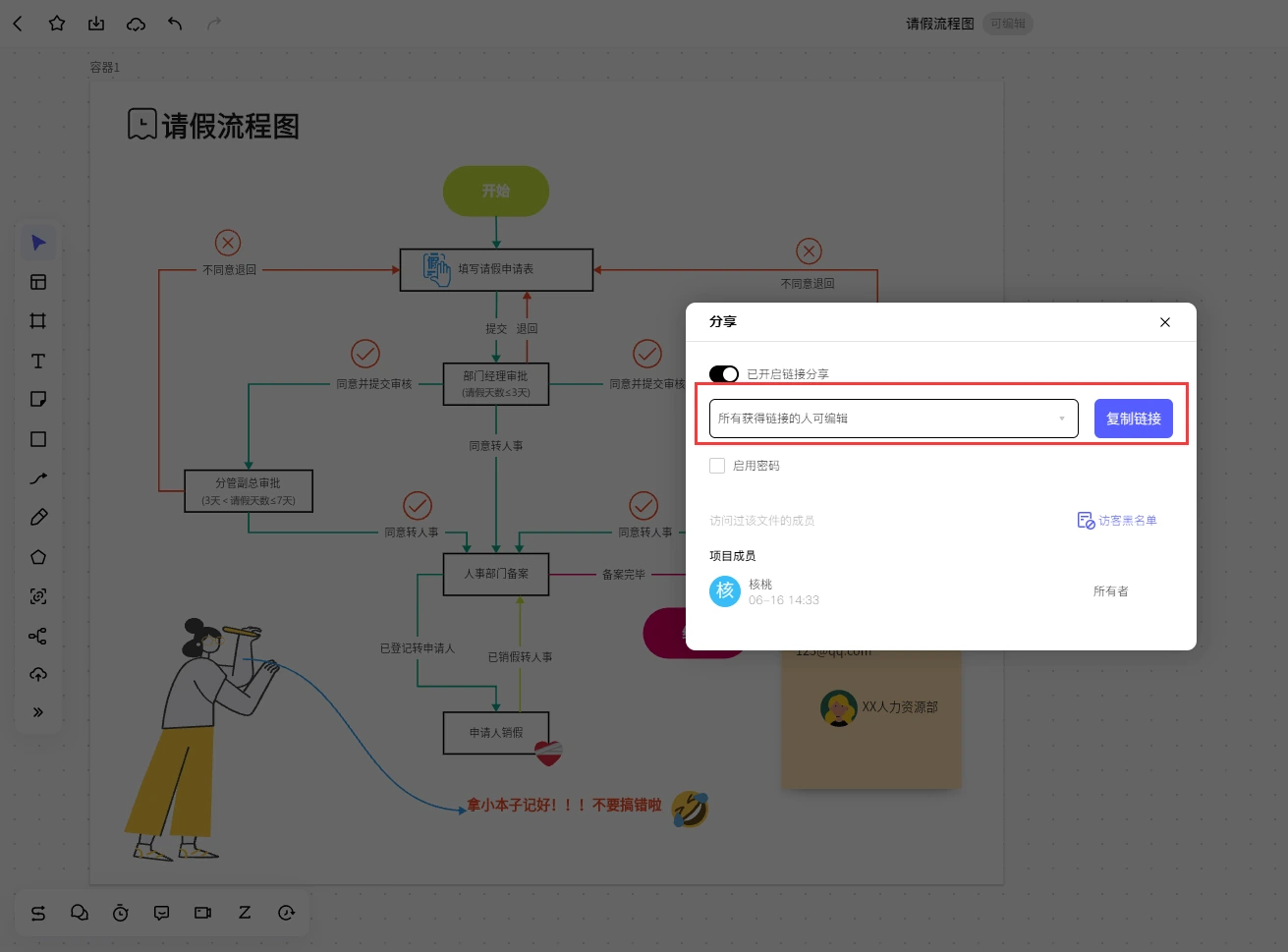

以请假流程为例，把“填写申请、部门审批、人事备案”设为同一组处理节点；“开始、结束”单独统一样式。先对齐处理节点，再调整较远的审批分支，不要为了排得整齐而改变箭头所表达的先后关系。

第4步：建立文字与重点层级

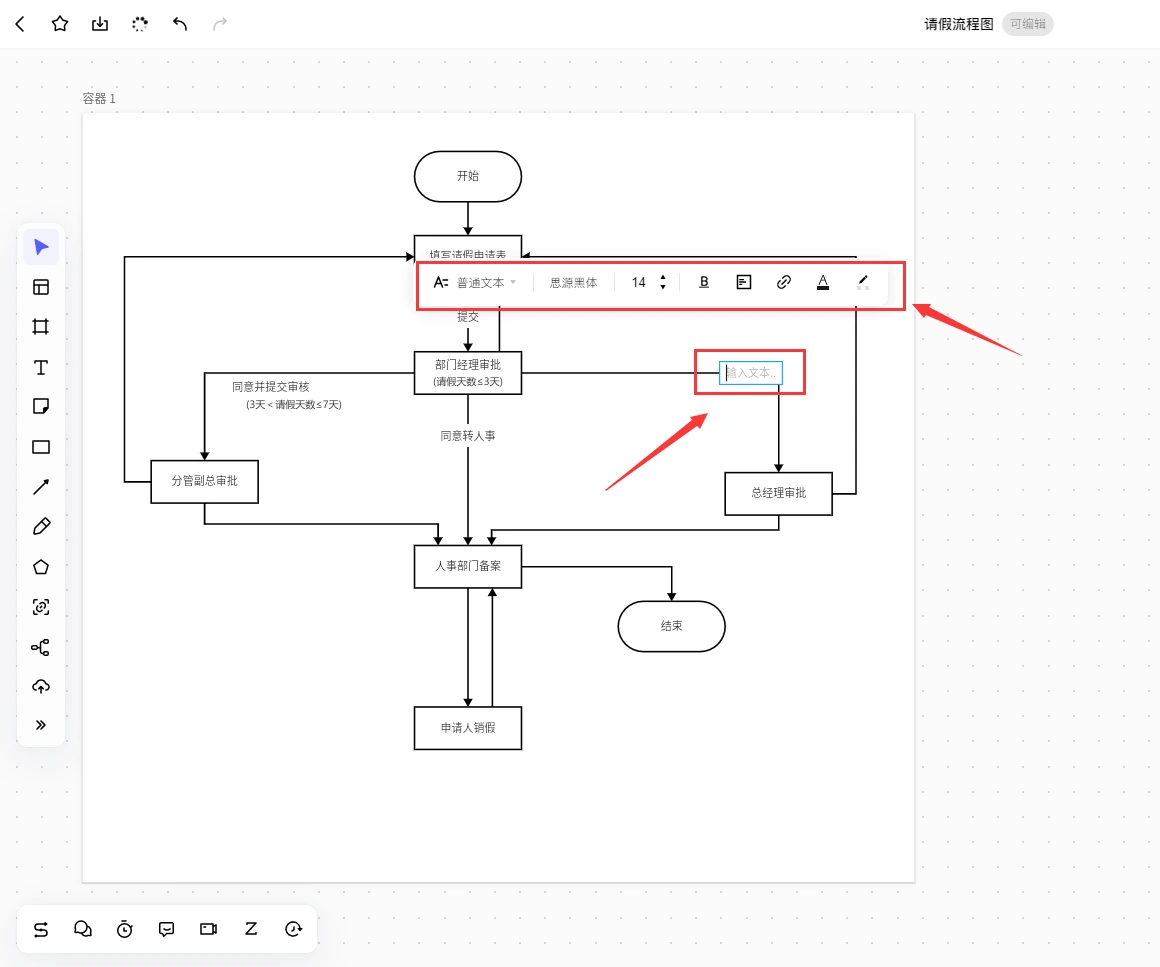

节点使用简短动宾短语，判断使用可回答的问题，分支线上标注条件。正文保持一种字体和常规字重，只对标题、关键节点和异常提醒做有限强调。

第5步：用少量颜色区分角色、状态或重点

先建立中性色底稿，再选择一种主色和一个强调色。同一颜色在整张图中只表达一个稳定含义，例如强调关键路径；通过、失败等状态还要配合文字或图标。

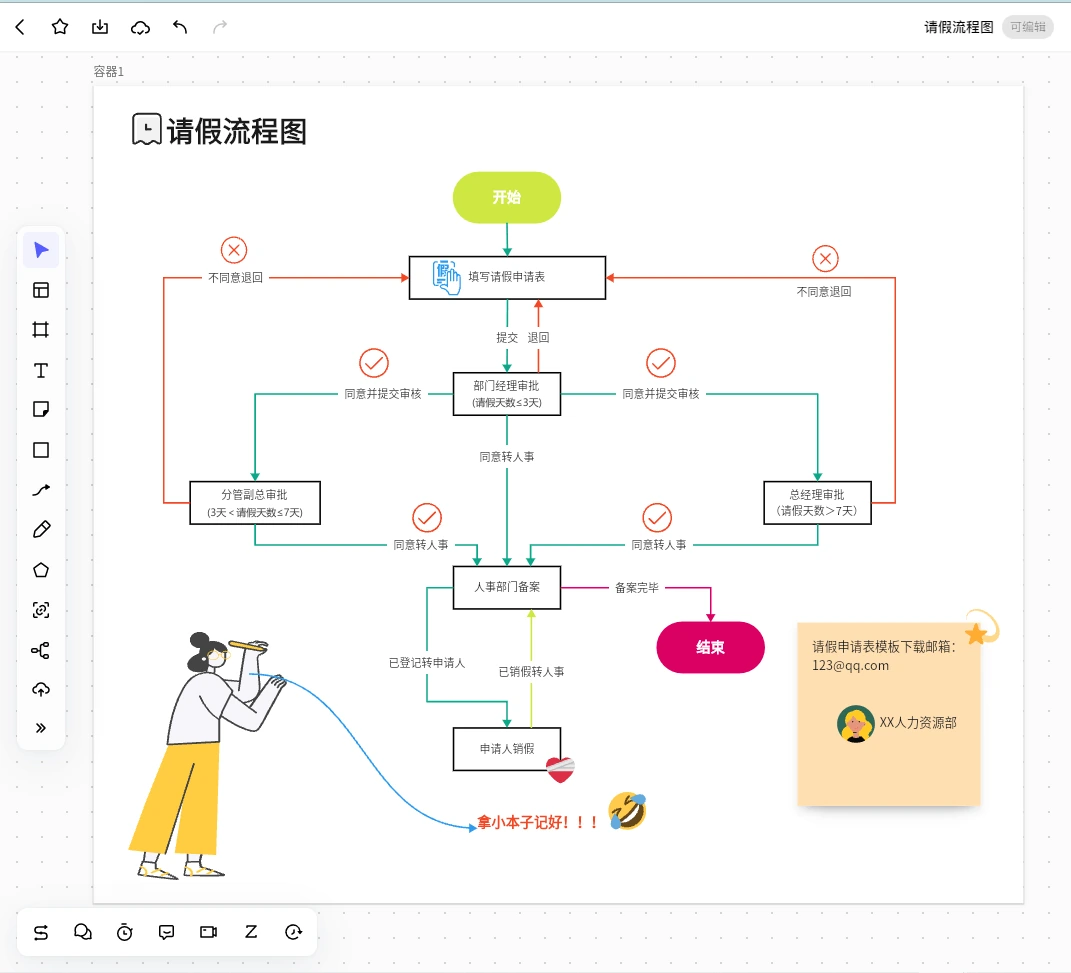

颜色清楚不代表规则完整。审批天数应写成互不重叠、没有遗漏的区间。上图按“≤3 天、3＜天数≤7、＞7 天”区分审批范围，再用箭头表达提交、退回和备案。先检查等于 3 天、等于 7 天时能否找到去向，再设置对应样式；具体阈值以团队制度为准。

四、连线怎么处理才不乱

连接线优先使用直线或少量直角折线，箭头方向保持一致。先移动节点减少交叉，再考虑桥接或引用符号；不要用不同线型弥补混乱布局。判断节点的每条出口都应紧邻条件标签，避免读者沿错路径。

五、配色要兼顾对比度和可访问性

不要只用红、绿区分失败与成功，还应写明状态或增加符号。浅色填充上的文字需要足够清晰，投影、打印和手机查看时也要重新检查。W3C WCAG 2.2 的“颜色使用”说明强调，颜色不应成为传达信息的唯一视觉方式。

六、从杂乱初稿到清晰成图的改图顺序

1. 复制初稿并保留对照版本。
2. 删除重复节点和无效装饰。
3. 确定主路径，按顺序重新排列。
4. 补齐分支条件与异常回路。
5. 统一尺寸、间距、连线和字体。

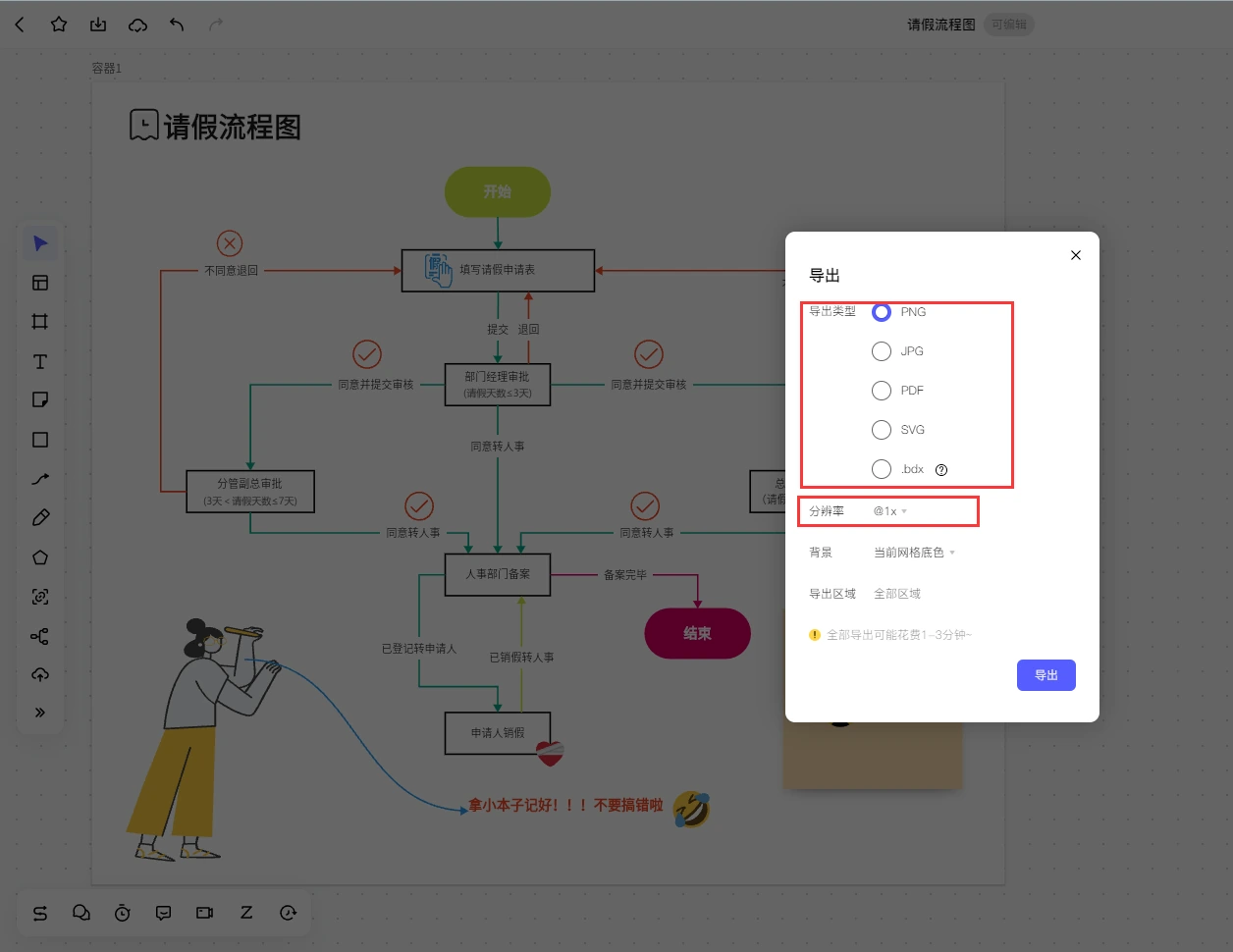

6. 最后才调整颜色并导出检查。

用相对规则替代一组僵硬数值

流程图没有适用于所有画布的固定字号和间距，但可以建立相对规则：阶段之间的距离大于步骤之间的距离，节点内边距小于同级节点间距，标题明显大于节点文字，说明文字不与主标签争夺注意力。这样即使图的尺寸改变，层级关系仍然成立。

修改时可先选定一个代表性节点作为基准，统一同类节点，再分别处理判断、开始结束和注释。不要边移动节点边随机改变字体与颜色，否则团队难以判断可读性改善究竟来自结构还是装饰。

在真实阅读尺寸下检查

流程图经常在手机、投影、文档截图和大屏画布之间切换。完成后至少做三次检查：缩小到能看到全图时，主路径是否仍明显；按最终导出尺寸查看时，最小文字是否可读；在手机窄屏打开时，读者是否能通过缩放或分层链接找到目标。若只能在编辑器中放大后理解，就还没有完成美化。

七、AI生成初稿后，哪些布局仍需人工检查

AI可以辅助从文字起草流程。拿到初稿后，先逐条对照原始步骤和条件，确认没有漏掉异常或责任交接，再按前面的五步整理布局。比较调整前后时，优先看主路径是否更容易跟随、分支标签是否更接近对应连线，而不是只看颜色变化。

八、流程图美化检查清单

• 一眼能找到起点和终点
• 主方向只有一个
• 同类节点尺寸一致
• 横纵间距有规律
• 交叉线已降到最低
• 条件紧邻对应分支
• 颜色数量受控
• 颜色不是唯一信息线索
• 节点文字简短可扫读
• 手机和投影尺寸均检查

九、流程图美化常见问题

流程图配色用几种颜色合适？

多数业务流程用一种主色、一个强调色和中性色即可。颜色数量应服从信息层级，不应为每个节点随机设色。

流程图连线交叉太多怎么办？

先固定阅读方向并调整节点顺序，再把重复细节拆成子流程；仍需长距离连接时使用明确的引用节点。

流程图文字多怎么美化？

把节点改成简短动宾短语，将条件放到分支线上，把解释、依据和负责人放到邻近注释或配套表格。

颜色能否单独表示通过和失败？

不建议。除颜色外还应使用文字、图标或形状差异，以便无法区分颜色的读者仍能理解。

十、核验来源与下一步

配色可访问性参考 W3C WAI：Understanding Use of Color。需要将基础美化上升为团队级设计规范，可继续阅读专业流程图设计技巧。
