先让最小代码跑通，再逐步增加分支、样式和子图。
最小可运行：先验证方向与节点

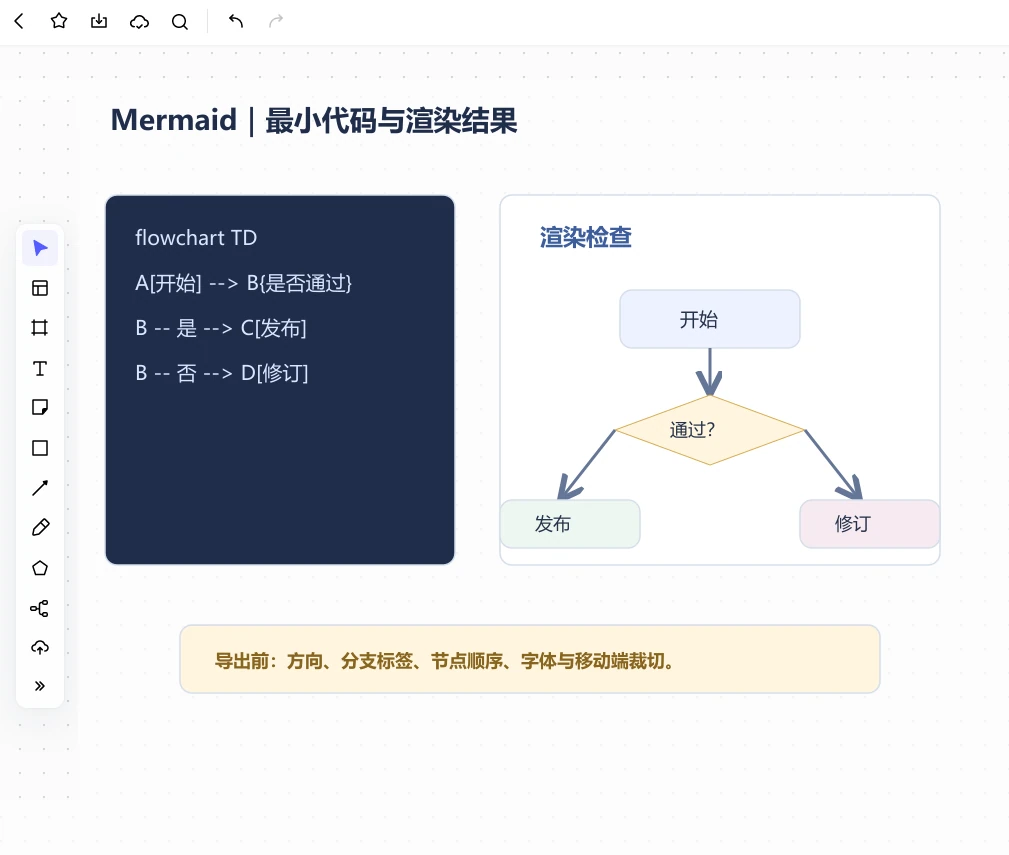

先只保留图类型、方向、节点和一条连线，确认渲染器接受语法后再增加样式。示例：flowchart TD
A[开始] --> B{是否通过}
B -- 是 --> C[发布]
B -- 否 --> D[修订]。不要一开始混入大量 classDef、HTML 标签或特殊字符。
排错顺序：定位是语法、字体还是容器问题
- 先删除样式和注释，只保留节点与连线。
- 检查括号、引号、箭头和节点 ID 是否成对。
- 将中文长句拆成短节点，避免容器宽度造成误判。
- 确认渲染区域有足够宽度，导出后检查移动端是否裁切。
- 把最终代码、渲染截图和版本号一起交付，便于复现。
导出前检查
检查箭头方向、分支标签、节点顺序、字体和空白区域。若要放入文章或汇报，优先导出清晰的 SVG 或高分辨率图片，并在目标容器中再次打开，而不是只在编辑器里确认。
用退款申请流程验证一张图
把“退款申请”作为同一案例：A 表示提交申请，B 判断资料是否完整，C 进入人工审核，D 退回补充，E 通知结果。先让这五个节点和三条连线成功渲染，再增加“金额超过阈值”这一条审批分支，最后用正常、资料缺失和金额超限三组输入逐条走查。
失败修正：如果退回路径又回到提交节点却没有退出条件，先补“补充后重新提交”的状态；如果中文长句导致节点挤压，把节点文字缩成动作短语，并把解释放到旁注。导出前在目标文章宽度和手机宽度各打开一次，确认分支标签没有被裁切。
Mermaid流程图是用文本语法描述节点和连线，再由渲染器生成图表。最小结构由flowchart TD、节点ID、节点文字和箭头组成。它适合与Markdown或代码一起维护；复杂视觉排版、跨角色共创或需要大量批注时，可把生成结果带入可视化白板继续整理。
下面从基础语法、渲染工具、常见错误和协作边界展开，并给出可以直接运行和逐项核验的示例。
Mermaid流程图基础语法速查
| 目的 | 语法示例 | 说明 |
|---|---|---|
| 指定方向 | flowchart TD / LR | TD从上到下，LR从左到右 |
| 处理节点 | A[提交申请] | 节点ID为A，方括号内是显示文字 |
| 判断节点 | B{资料完整吗} | 菱形适合条件判断 |
| 普通连线 | A --> B | 箭头表示流程方向 |
| 带条件连线 | B -->|是| C | 给判断出口写明条件 |
| 子流程分组 | subgraph 审批 ... end | 把相关节点归入同一子图 |
连续示例：下面的请假申请流程包含一个判断和一条返工路径，可先复制到支持Mermaid的渲染器中检查。
flowchart TD
A[提交申请] --> B{资料完整吗}
B -->|是| C[主管审批]
B -->|否| D[退回补充]
C --> E[通知结果]
D --> AMermaid官方文档说明流程图由节点和边组成，并支持不同连线与子图。注意某些渲染器对语法版本有差异，节点ID、保留词和特殊字符也可能触发解析问题，因此示例应在目标平台实际运行后再提交。
使用限制：文本语法便于版本管理，但不会自动证明流程逻辑正确；对自由排版、复杂批注和非技术参与者共创的支持，也取决于所选渲染与协作工具。
1. Mermaid流程图是什么
Mermaid 是一套基于文本的图表描述语言，它让你用类似 Markdown 的语法编写代码，从而直接“画出”流程图。不是画图工具，而是写出来的图。比如常见的分支判断、逻辑跳转，只需写上 graph TD 或 graph LR 开头的一段文本，系统就能自动渲染成一张标准流程图——干净、直观、没有多余操作。
更妙的是，它不仅省时高效，而且非常“友好”——特别是对程序员、产品经理、内容编辑这类高频画图群体而言。你可以在文档里插入它，在代码库里引用它，在博客中展示它，甚至在协作文档平台上多人同步修改它。面对需要频繁更新、快速迭代的图表内容，Mermaid 不再只是一个工具，更像是一种灵活可维护的工作方式。
2. Mermaid流程图的核心优势有哪些
Mermaid 流程图用起来既顺手又实用，它的核心优势主要有这些：
- 文本绘制，高效省事：用文字就能画，不用手动调图标位置，程序员、产品经理用着顺手，插文档也方便。
- 嵌入多平台能用：能直接放进 Markdown、Notion、Docs 等工具，不用来回导文件，在哪都能看、能改。
- 自动排版，样式易改：画完自动排好版式，不用自己挪。颜色、线条能随便调，改内容只改文字就行，维护很方便。
- 支持多种图类型：除了流程图，还能画甘特图、时序图、类图等，一种工具满足多种画图需求
3. Mermaid流程图怎么生成
Mermaid流程图是通过写一段简洁的文本代码来生成图表的，核心思想是“文本即图表”。你不需要拖拉图形，只要用规定的语法描述出流程的结构，Mermaid 就能自动将其渲染为可视化的流程图。
生成流程图的基本步骤如下：
Step1：编写Mermaid代码
以流程图为例，一段最基础的 Mermaid 代码如下：
graph TD
A[开始] --> B{是否通过}
B -->|是| C[继续流程]
B -->|否| D[结束]
Step2：选择渲染工具（即“在哪里生成图”）
在线方式：使用Mermaid Live Editor官方工具或其他一些在线工具。
本地方式：Markdown 编辑器（如 Typora、Obsidian，支持内嵌 Mermaid）等
Step3：预览 & 导出图表
在支持 Mermaid 的编辑器或平台中，代码会被自动解析成图表。你可以将流程图导出为 PNG、SVG 或直接嵌入文档中。
4. Mermaid流程图在线生成工具推荐
下面按“能否快速验证语法、是否便于团队接手、是否需要自由排版”三个问题做选择；具体功能、版本和套餐应以各工具官网当前说明为准。
（1）boardmix

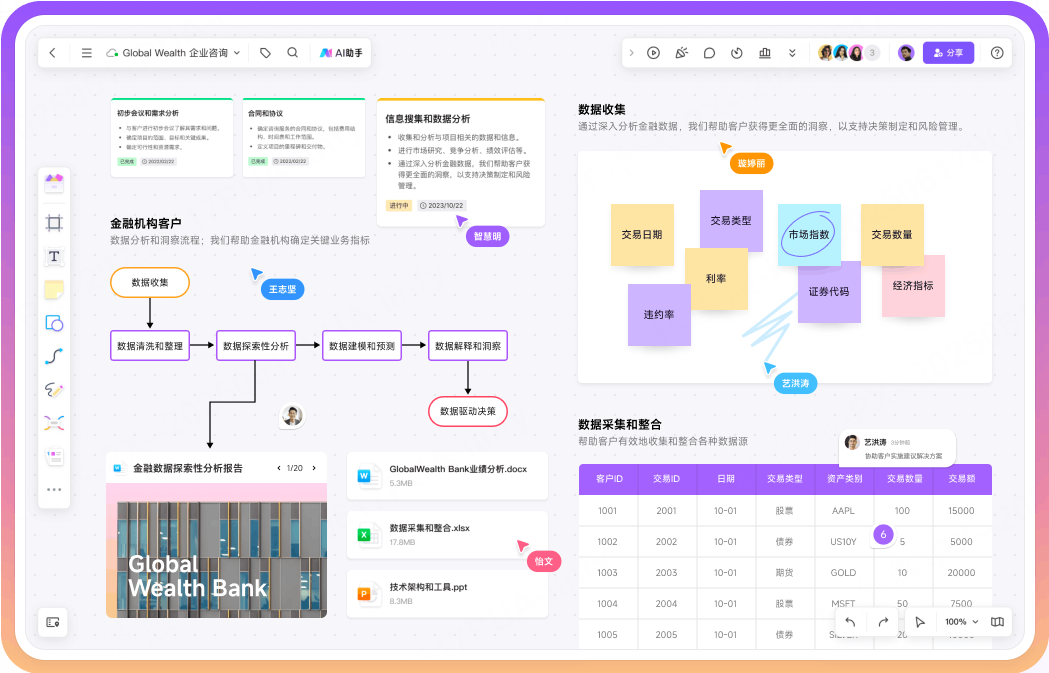

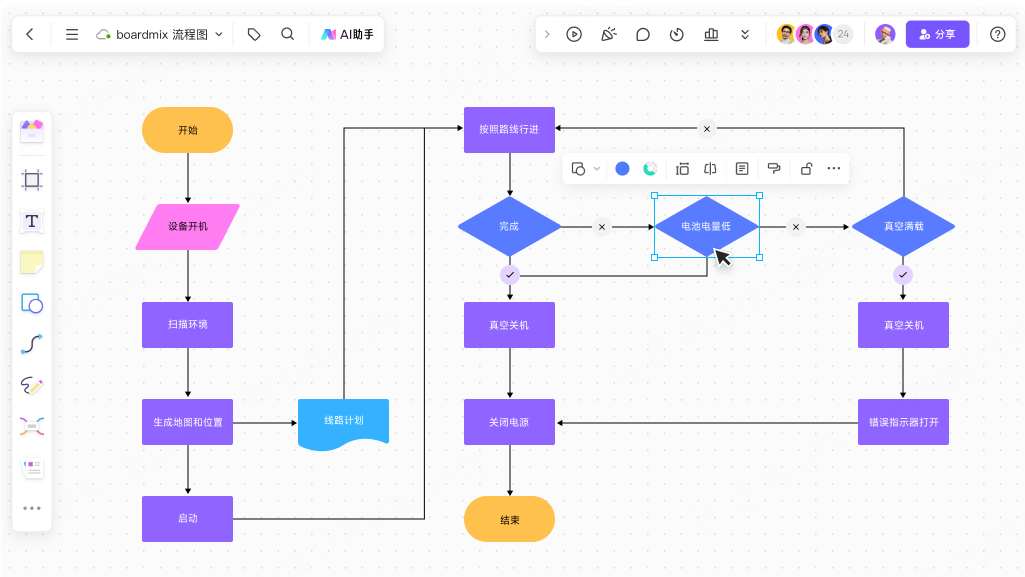

boardmix作为好用的Mermaid流程图软件，核心在于它结合了文本生成与可视化编辑。AI可根据描述生成Mermaid图表初稿，将生成的流程图可视化展示在白板，支持自由编辑调整。
此外，boardmix支持多人能实时在线编辑、评论，有版本回溯和权限管理，还能把流程图、思维导图等放在无限画布上整合，适合跨部门协作，而且支持PDF、SVG等多格式导出，兼容 Markdown，团队协作和做文档都更高效。
（2）Mermaid Live Editor

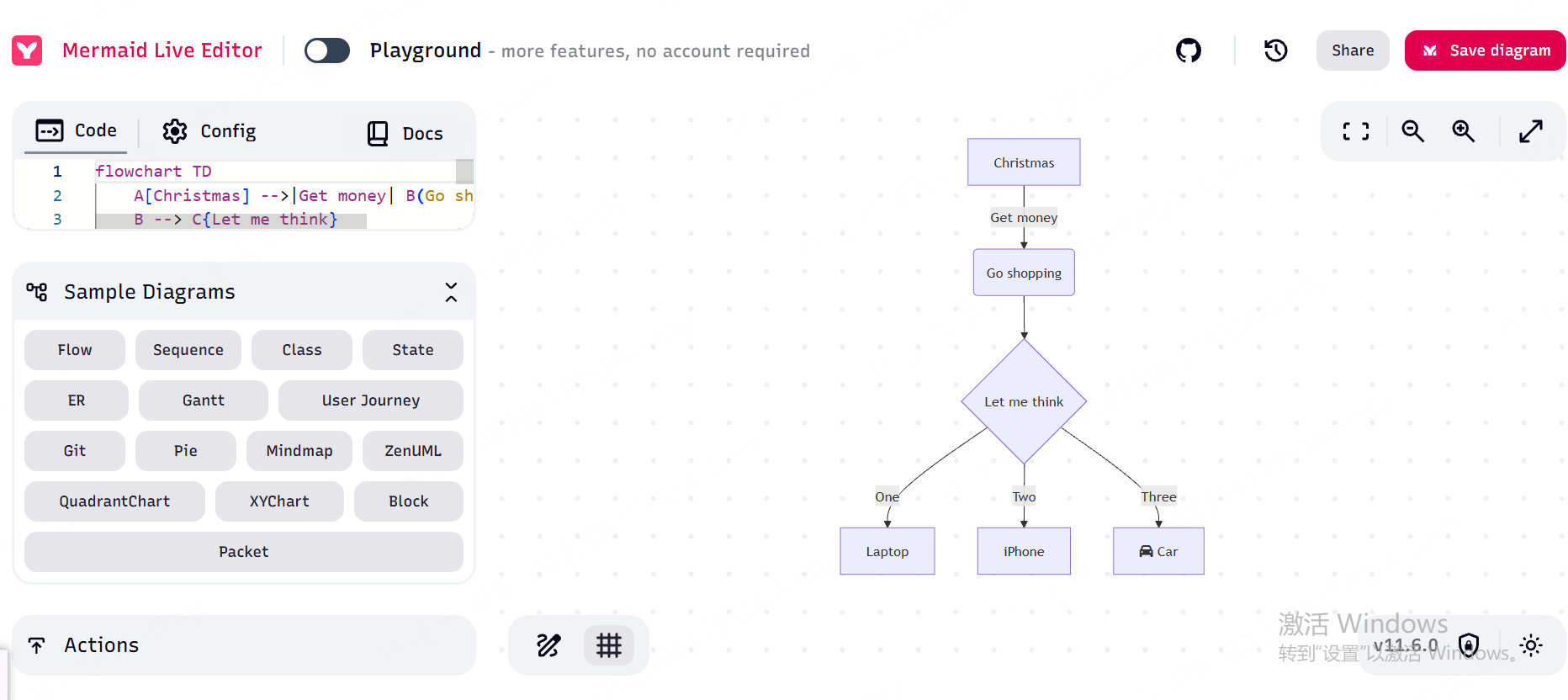

由Mermaid官方开发的在线工具，用起来很直观。输入 Mermaid 代码，右边就能立刻显示流程图、时序图这些图表，改代码的时候，图也会跟着变。想存图的话，点一下就能导出成 PNG、SVG 或者 PDF。操作界面很干净，还给了不少现成的例子可以直接用，适合快速试试想法或者画个简单的图。
（3）Lucidchart

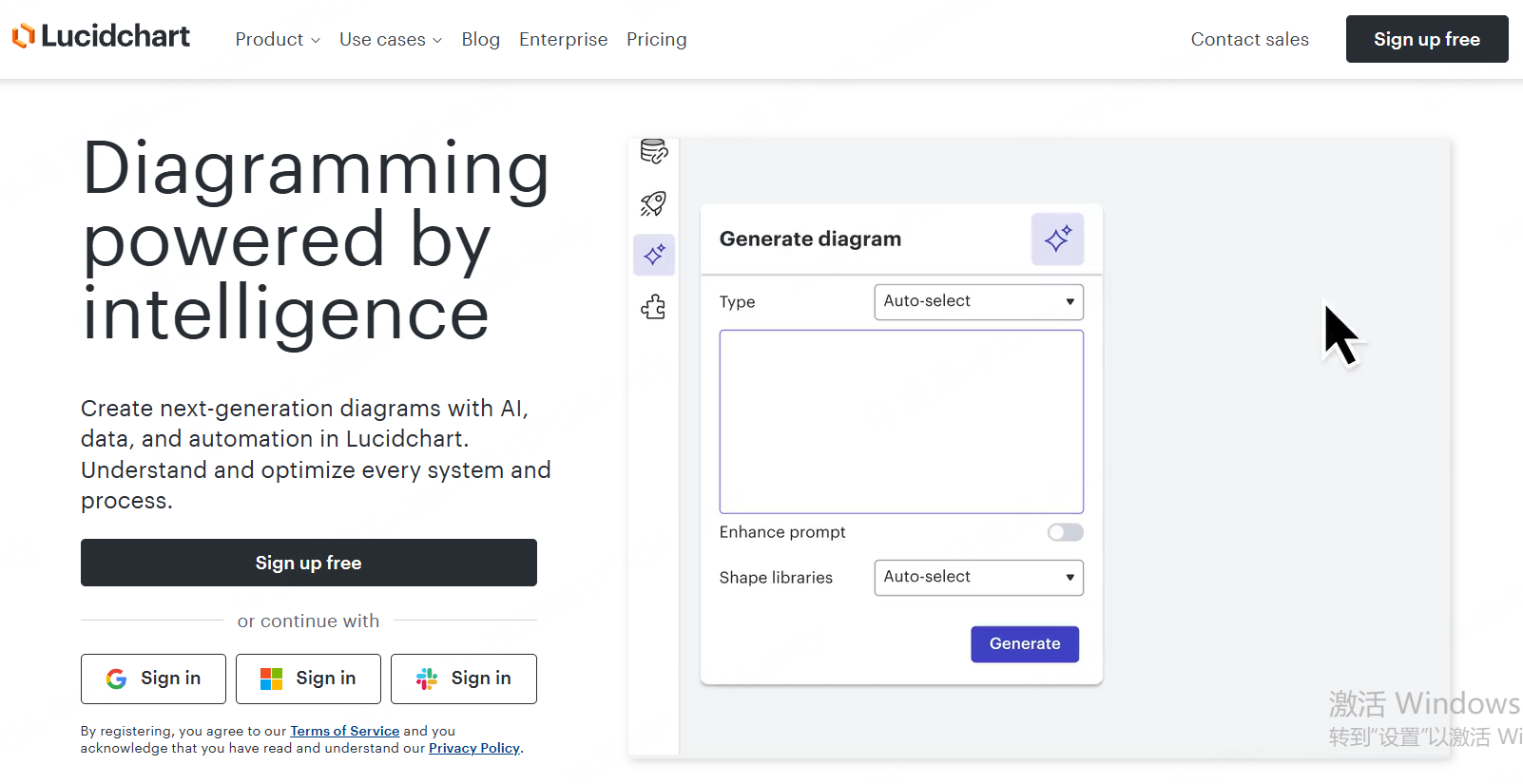

一款功能强大的专业图表工具，集成Mermaid 语法支持，直接写代码就能生成流程图、类图、甘特图这些，而且功能很全：可以几个人一起编辑，文件存在云端不怕丢，还能把图表样式调得很细致。如果团队一起做图，或者需要把图表做得很精致，用它就挺合适。另外，还能把 Mermaid 代码导进已有的图里再改，灵活又专业。
（4）Mermaid Chart

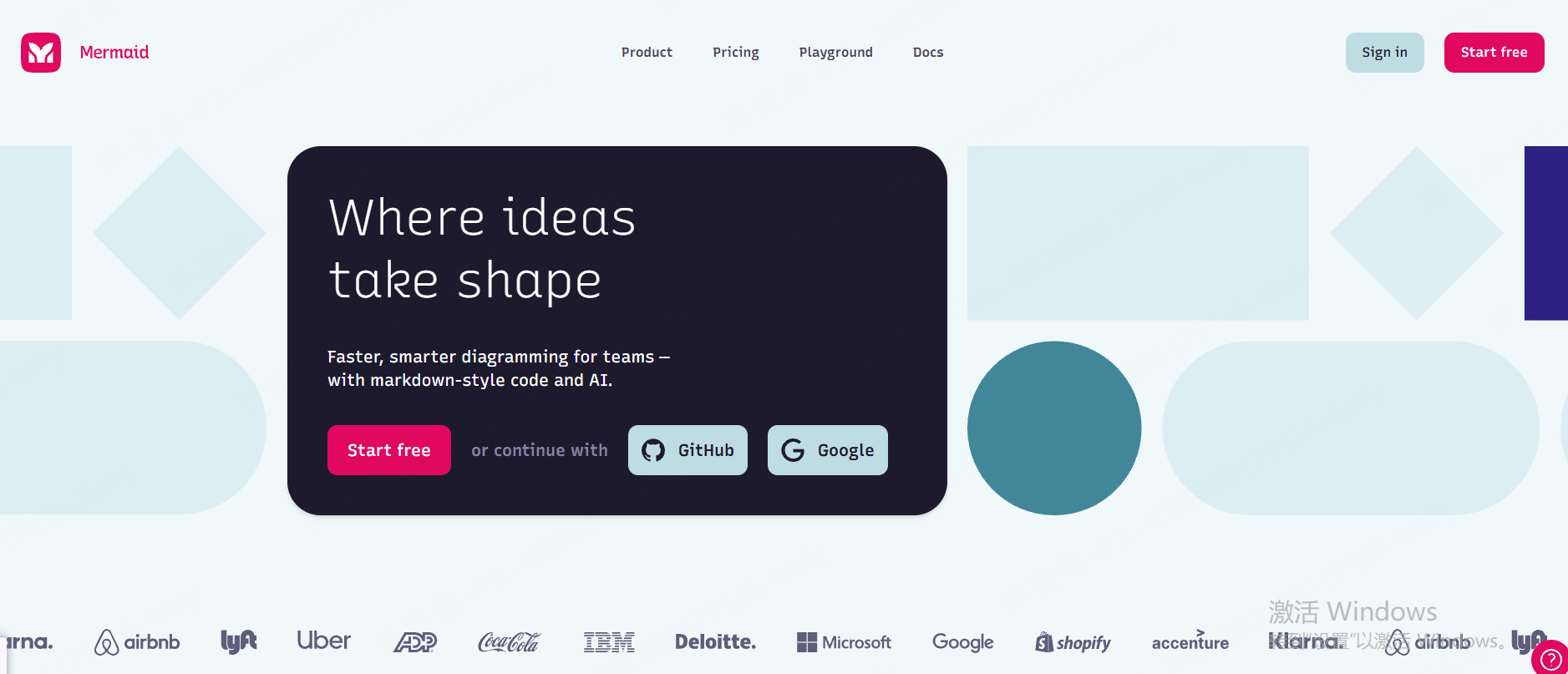

官方推出的另一款在线编辑器，专门用Mermaid代码画好看的图。比前两个多了些特色，比如能画出手绘风格的图、建筑架构图这些。里面有 提供可选图标与样式，也能自己改样式。画好的图直接嵌到文档里，或者发个链接分享都行。如果想让图看起来更漂亮，或者要画复杂的系统架构，用它挺合适，是否满足需求取决于当前版本、导出和协作要求。
【选择建议】
想先在线试用、需要 AI 帮忙生成代码，或者跨部门一起进行可视化协作，用boardmix挺合适；要是想快速试想法、画简单的图，Mermaid Live Editor直观又方便；团队一起做图，还想把图表做得很精致，就试试Lucidchart；如果想要画复杂的系统架构、建筑图，Mermaid Chart的手绘风格和大量图标能派上用场，使用前应核对当前版本的功能边界。
5. Mermaid流程图生成常见问题
“导出模糊、协作冲突、数据泄露”是Mermaid流程图在线生成中常见的交付问题，可按下面的方法逐项排查：
（1）导出的流程图模糊怎么办？
选择导出SVG矢量图格式，该格式基于数学坐标绘制，无论放大多少倍均保持清晰度，适用于印刷级文档或大屏展示。
（2）团队协作时如何避免内容冲突？

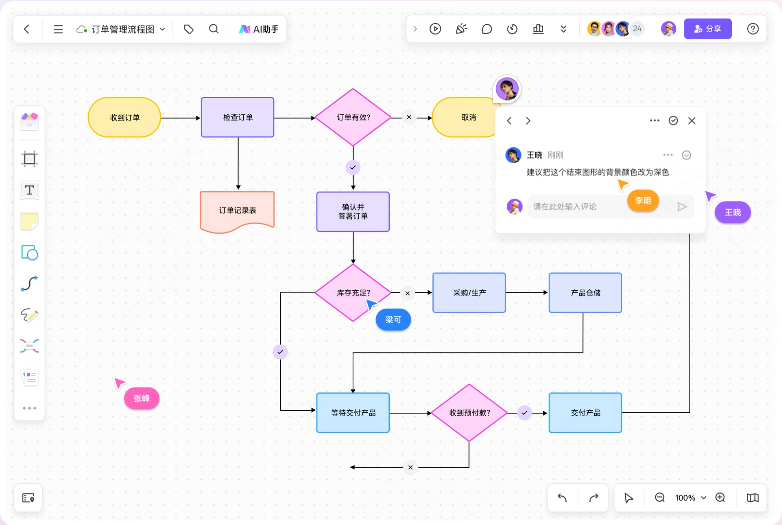

如果当前 Boardmix 工作区显示协作者光标或评论入口，可用它们标记正在修改的节点；涉及同一区域的并发修改时，仍应约定负责人并在提交前核对版本。
（3）如何保障企业敏感数据安全？
如需在企业环境部署，应以 Boardmix 官方方案和合同中确认的部署方式、访问权限、日志、备份与数据处理边界为准；本文不把私有化部署视为默认能力。点击在线咨询私有化部署解决方案~
总结
从敏捷开发到远程团队场景，Mermaid流程图与boardmix的结合，可连接技术文档与可视化协作。无论是通过文本或AI生成图表初稿，还是依托私有化部署保障数据安全，boardmix以技术提效+协作安全的优势，可作为Mermaid流程图在线生成与协作的一个选择。
Mermaid流程图如何排错和人工核验？
| 现象 | 优先检查 | 处理方法 |
|---|---|---|
| 整张图不渲染 | 首行图类型、箭头、括号和引号 | 先缩减为两个节点，再逐段加回代码 |
| 文字或节点报错 | 保留词、特殊字符和节点ID | 简化ID，对特殊文本加引号，并查目标版本文档 |
| 方向或层级混乱 | TD/LR方向、交叉连接、子图 | 统一主方向，把独立逻辑拆成subgraph |
| 本地可用、平台不可用 | 平台内置Mermaid版本 | 查询平台版本，避免使用未支持的新语法 |
| AI生成结果能渲染但逻辑错误 | 分支条件、遗漏路径、循环出口 | 用真实输入逐条走查，并让业务负责人确认 |
AI生成Mermaid代码后要检查什么？
先确认输入描述没有包含不应提交给外部服务的敏感信息；再核对节点是否来自真实流程，判断分支是否完整，循环是否有退出条件，最后在目标渲染平台检查语法兼容。AI输出应视为草稿，不应被当作已验证的流程事实。
- 把自然语言需求改写为明确的节点、条件和结果；
- 运行代码并先排除语法错误；
- 用正常、异常和边界输入逐条走查分支；
- 在最终承载平台复核Mermaid版本与显示结果。
什么时候从Mermaid转到可视化白板？
需要跨角色讨论、在图旁放需求和截图、进行自由布局或集中评论时，可使用 Boardmix AI流程图 生成或整理初稿；需要代码随文档版本管理时则保留Mermaid源代码。两种方式可以分工，不必互相替代。
语法核验：Mermaid流程图语法文档用于核对节点、连线、方向、子图和保留词；GitHub图表文档说明在Markdown代码块中渲染Mermaid及版本兼容检查方法。工具功能与价格会变化，选型时应在各产品官网按当前版本复核。
