AI生成UML图软件怎么选？从自然语言到可校验模型

输入一段文字就得到流程图，只解决了“从空白到初稿”的问题。真正选软件时，还要继续判断：输入是自然语言、专业模型还是文本代码；生成结果能否修改；分支和异常能否校验；图表能否被团队长期维护。忽略这些条件，工具生成得越快，错误流程被传播得也可能越快。

直接答案：选择自动生成流程图软件，先看输入方式和交付要求：需要用自然语言快速生成并协作编辑，可选AI画布类工具；需要BPMN、UML等规范与模型追踪，应选专业建模工具；需要在文档和代码仓库中维护，则选Mermaid或PlantUML等文本代码工具。无论哪条路线，生成结果都要人工核对节点、分支、异常路径和业务规则。

一、自动生成流程图软件分为哪三类？

“自动生成”并不等于“AI生成”。目前常见工具可以按输入和维护方式分成三条路线，它们解决的是不同问题：

如果只想比较自然语言AI产品，可转到纯AI流程图生成器对比；如果还需要手动画图、模板和通用软件能力，则应参考流程图软件综合选型指南。本页只回答“怎样自动得到并维护流程图”。

二、本文怎样比较自动生成工具？

本文不做缺少样本和过程的主观排名，也不根据宣传语推断准确率。比较依据是各工具公开说明中的输入方式、输出形态与编辑路径，并使用以下六个选型维度：

1. 输入效率：是否接受自然语言、长文本、代码或结构化数据。
2. 逻辑可控：能否明确节点、条件、方向、循环、并行和异常路径。
3. 可编辑性：生成后能否拖拽、改提示词、改底层文本或继续建模。
4. 规范能力：是否需要标准流程图、泳道、BPMN、UML或其他模型。
5. 协作交付：是否需要评论、共享、权限、版本和导出。
6. 维护方式：流程变化时，是继续改画布、更新模型，还是修改文本源文件。

比较口径：工具说明核验于2026年8月28日。本文是基于官方公开资料的能力与场景对比，不等同于对所有套餐、语言和复杂度完成同条件实验。价格、免费额度及功能边界请以当前官方页面为准。

用同一个真实流程完成30分钟试用

正式采购或把工具引入团队前，建议不要分别使用各平台提供的演示提示词。选择一个团队熟悉、包含真实复杂度的流程，例如“客户退款审批”：至少包含申请人、客服、财务三个角色，资料完整性和退款金额两个判断，一条驳回补充资料的回路，以及支付失败的异常路径。删除敏感信息后，将同一份流程说明输入候选工具，才能比较输入理解和修订成本。

每个工具依次完成五项任务：生成第一版；修正一个错误分支；新增异常路径；调整角色或泳道；导出后重新打开或交给另一位成员继续修改。整个过程中记录操作时间和错误类型，但不要因为某次生成更快就直接判定更好。对长期使用而言，修正和维护往往比第一次生成更频繁。

涉及企业流程时，还应单独核对输入内容是否会包含客户、员工、合同或系统信息，了解数据存储、模型处理、管理员控制和删除机制。功能合适不代表数据边界自动满足组织要求，这一项应由安全、法务或采购责任人共同确认。

三、代表工具快速对比表

对比表不设“总分第一”。例如，文本代码在版本控制上有优势，但业务人员直接改图的门槛更高；协作画布便于共创，但严谨建模仍需要明确符号和规则。选型应匹配真实交付，而不是追求功能列表最长。

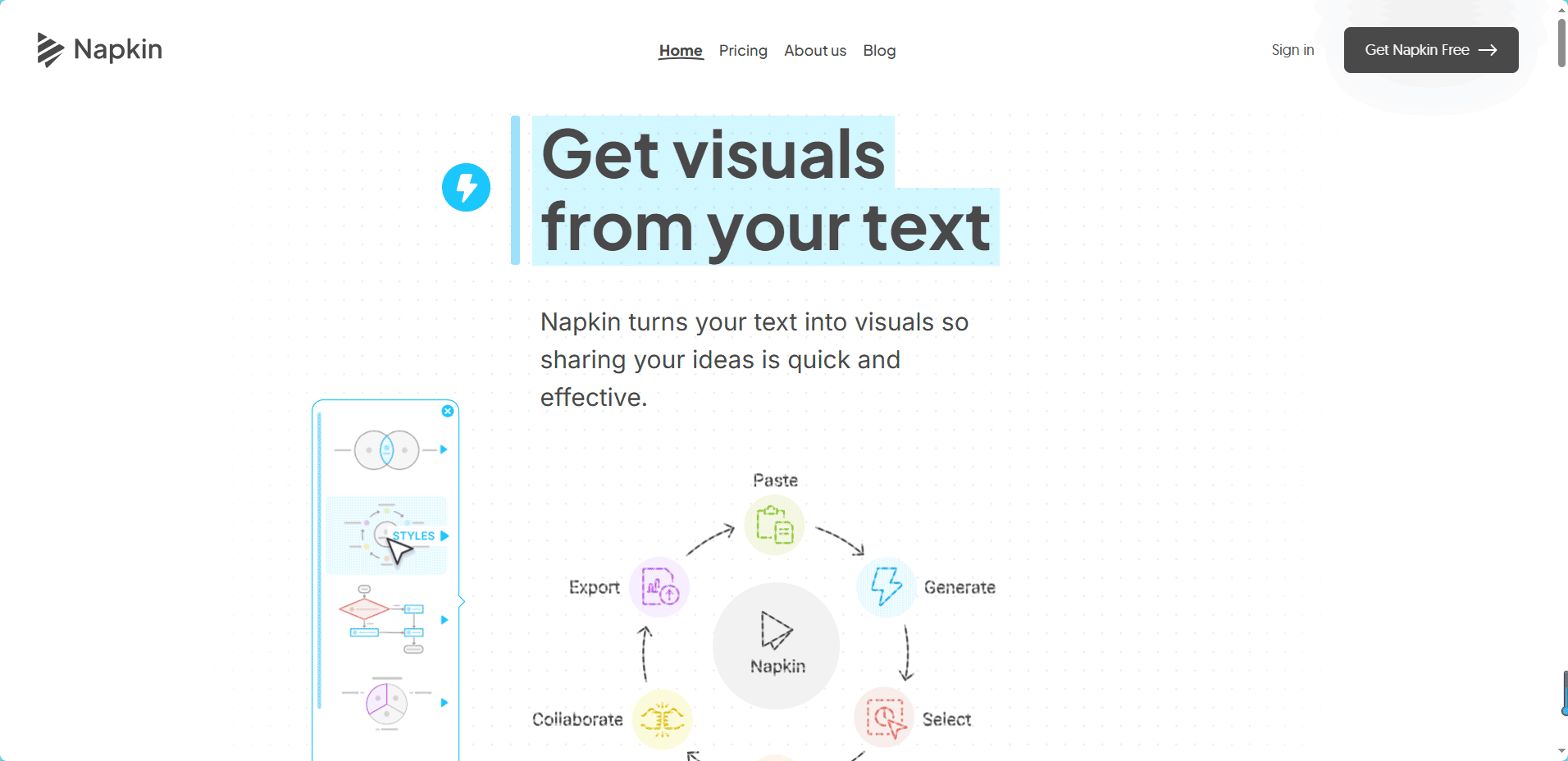

四、AI文字生成路线：适合快速初稿和团队讨论

AI文字生成工具把自然语言转为节点和连接，适合会议前准备、业务流程梳理和需求澄清。五个代表工具都能降低空白画布成本，但产品侧重点不同。

五、专业建模路线：先生成，再进入正式模型

六、文本代码路线：适合版本控制和自动渲染

文本代码工具不是大语言模型，但同样能自动生成流程图。用户维护的是稳定文本，渲染器负责节点和连接布局，因此更适合Markdown、开发文档、知识库和自动化构建。

七、按真实场景选择，而不是按功能数量选择

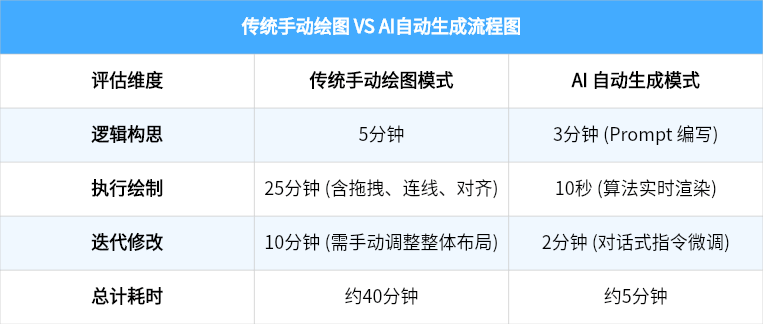

手动绘制并没有失去价值。当流程很短、图形布局需要精细控制或信息涉及敏感内容时，手动画布可能更直接。自动生成更适合节点较多、需要快速得到候选结构或要反复同步文档的场景。判断标准不是“哪种更先进”，而是谁能以最低总成本交付可验证结果。

八、让AI生成结果更准确的提示词结构

与其输入“画一个采购流程图”，不如提供稳定的流程合同。至少写清角色、起点、步骤、条件、异常和终点：

请生成一张【业务流程图/泳道图】。
目标：帮助【读者】确认【要做的决定】。
参与角色：【角色列表】。
起点与终点：【触发事件】到【完成状态】。
主流程：【按顺序列出步骤】。
判断条件：【条件A及两个结果】。
异常路径：【超时、驳回、缺失资料等】。
输出要求：所有判断必须有明确分支；未知步骤标记“待确认”；
不要自行补充未经输入支持的系统、角色和时限。

生成前先让AI复述角色、步骤和缺失信息，再生成图，通常比一次输入后反复修图更可控。完整操作方法见AI生成 UML 图教程，三条生成路径的区别可参考流程图生成方法说明。

九、生成后必须完成的逻辑校验

AI能补全语言，却不知道企业真实规则；代码渲染能保证语法，却不能保证业务正确。发布、评审或接入自动化系统前，应逐项检查：

• 起点、终点和流程范围明确
• 每个节点只有一个可理解动作
• 判断节点包含所有必要分支
• 是/否或通过/驳回方向一致
• 角色和责任边界没有混淆
• 异常、超时和撤回路径存在
• 循环有退出条件，不形成死循环
• 跨系统调用标明输入与结果
• 敏感数据和权限节点已确认
• 未知内容使用待确认标记
• 图中术语与业务文档一致
• 负责人和最后核验日期可追溯

若目标是自动执行，还要把图形节点映射为真实动作、数据字段、触发器和权限规则，并进行测试、回滚和审计设计。普通流程图不会因为由AI生成就自动变成可运行工作流。

十、自动生成流程图软件常见选型误区

1. 把生成速度当作准确率：几秒出图只代表初稿快，不代表业务规则正确。
2. 只数工具数量：多列几个名字不能替代统一比较口径，也无法解释适用场景。
3. 把所有自动化都叫AI：代码渲染和数据驱动同样重要，维护方式却完全不同。
4. 忽略生成后的编辑成本：初稿省下的时间，可能在布局、术语和分支修订中被消耗。
5. 只看免费入口：真正影响团队的是额度、导出、权限、历史版本和数据政策。
6. 宣称流程可以直接运行：图形表达与可执行工作流之间仍有系统映射、测试和治理环节。

十一、自动生成流程图软件常见问题

自动生成流程图和AI生成 UML 图是一回事吗？

不是。AI生成通常从自然语言理解流程；自动生成还包括根据文本代码、结构化数据或专业模型规则渲染图表。AI是自动生成的一条路线，不是全部。

哪类自动生成流程图软件最适合新手？

如果主要输入是中文业务描述，并且还要拖拽修改、评论和分享，优先选择带AI生成能力的可编辑画布。新手不必先学习语法，但仍需要检查分支条件和异常路径。

Mermaid和PlantUML适合非开发人员吗？

它们更适合愿意维护文本语法、需要版本控制或把图嵌入技术文档的人。非开发人员也能学习基础语法，但复杂布局和视觉微调通常不如图形画布直观。

AI生成的流程图可以直接作为业务规则运行吗？

通常不可以。可视化流程图只是业务逻辑的表达，只有在节点、条件、数据和动作被映射到具体工作流或自动化平台后，才可能执行。上线前还要完成权限、异常、幂等和回滚验证。

怎样判断免费版是否够用？

先用一个真实流程验证生成次数、可编辑性、导出格式、协作者数量、历史版本和隐私要求。套餐与限制会变化，应以各工具当前官方说明为准。
