Word怎么画流程图？形状、连接线与文档排版步骤

在 Word 中画流程图，可以用“插入—形状”放置节点，再用连接符连接节点，最后统一对齐、间距和文字。需要让线条跟随节点移动时，先建立绘图画布，并把图形和连接符放在同一画布内。不要只画一条看似接到方框边缘的普通直线。

如果流程图要嵌入制度、报告或操作说明，直接在 Word 中制作比较方便；若还在多人讨论流程、分支较多的阶段，也可以先用 Boardmix 在线流程图工具梳理，再把确定的图放入文档。下面先讲清 Word 的做法，再说明两种方式怎样配合。

1. 如何使用 Word 画流程图

以下以 Windows 桌面版 Word 的常见菜单为例，制作一张“提交材料—检查材料—办理—归档”的简单流程图。不同版本、系统和网页版的菜单位置可能不同；找不到相应功能时，先核对使用的版本，不要把其他软件的界面当成 Word。

先列节点，再打开形状菜单

在草稿中写出开始、动作、判断和结束。本例可以列为：开始→提交材料→检查材料→材料齐全？→办理→归档→结束。判断的“否”分支则走向“补充材料”，再回到“检查材料”。明确这些关系后再画，能避免排完一页才发现漏了返回路径。

节点文字使用具体动作，如“检查材料”，比“材料处理环节”更容易理解。判断写成可以回答的问题，如“材料齐全？”，并给出口标注“是”和“否”。开始和结束用终止符，办理动作可用矩形，判断可用菱形；一张图内保持含义一致。

建立绘图画布并放入节点

把光标放在需要插图的位置，选择“插入—形状—新建绘图画布”，再在画布内选择流程图形状。Word 并非所有绘图都必须使用画布，但要组织多个节点并使用连接点，这一步很有用。

先画出主线上的几个节点，再补旁路。选中图形后输入文字，并统一同类节点的大小。较长说明留在图旁正文中；不要为了塞下整句制度条款，把一个节点拉得特别宽。

使用连接符，让移动节点时线条仍然相连

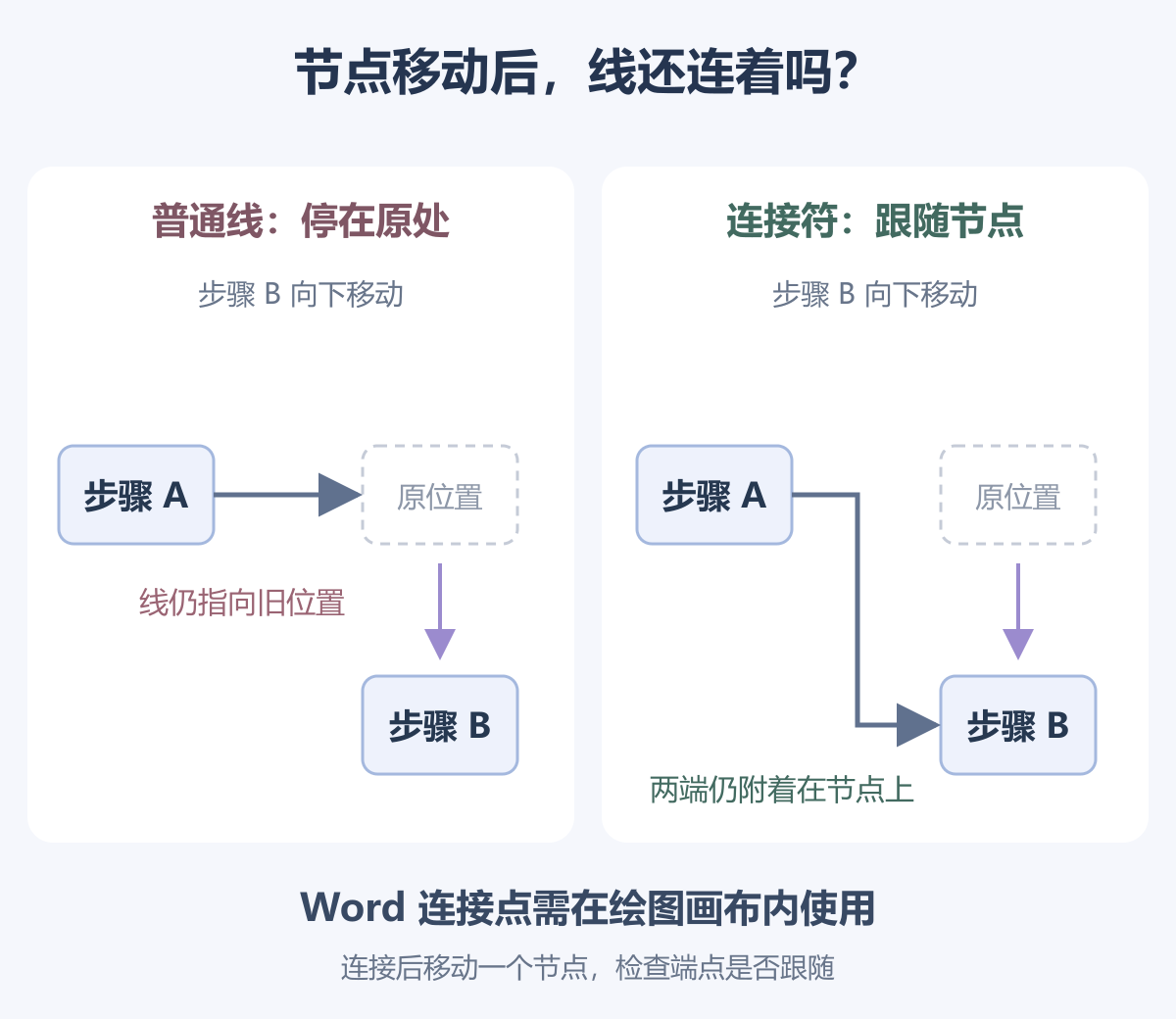

在“形状”的“线条”中选择直线、肘形或曲线连接符，将两端分别接到图形的连接点上。看到连接点再连接，比凭视觉把线头停在边框旁可靠。画好后轻移一个节点，检查连线是否跟随；没有跟随，通常需要重新连接端点。

如果不出现连接点，优先检查两项：使用的是连接符还是普通线条，以及图形和线条是否都在绘图画布内。分支要在连线旁写清条件，本例的“材料不齐全”应回到补充和检查环节，不能直接进入办理。

对齐、调整间距，再整体移动

选中同一列或同一行的节点，在“形状格式”中使用对齐命令，并调整相邻节点间距。给返回线留出侧边通道，避免穿过节点文字。布局稳定后，可以组合多个对象，便于整体移动和缩放；组合按钮不可用时，检查是否选中了至少两个对象，以及对象的文字环绕是否设为“嵌入型”。

不要通过插入大量空格或空行给图形定位。它们会随字体、页边距和正文改动发生变化。流程较宽时，可以考虑横向页面；流程较长时，按子流程拆图，并清楚标出前后关系，而不是把整张图缩到读不清。

在交付视图检查一次

完成后，分别沿正常路径和“材料不齐全”的路径走读：每条线是否有去向、判断是否漏出口、补充材料后是否重新检查、结束节点是否明确。再在打印预览或导出的 PDF 中查看文字、箭头、页面边界与图注是否完整。可编辑的 Word 原稿也应保留，方便后续修改。

上述画布和连接方式可查阅 Microsoft 的 Word 绘图说明。具体版本的功能差异，以实际菜单及官方说明为准。

2. Word 画流程图适合什么，哪些情况需要换一种方式

Word 的优势是图与说明文字放在同一份文档中，便于编排章节、引用和交付。对于节点不多、修改频率较低的流程，这通常已经足够。问题更多出现在复杂分支、跨页布局和频繁调整时：每加一条回路，都可能牵动页面上的多个对象。

Word 并非不能多人协作。在支持共同创作的版本、共享存储和权限条件下，可以共同编辑文档。选择白板的理由应是是否需要更大的讨论空间、图形关系与资料并置，而不是把 Word 描述成完全没有协作能力。

3. 用 Boardmix 梳理流程，再放回文档

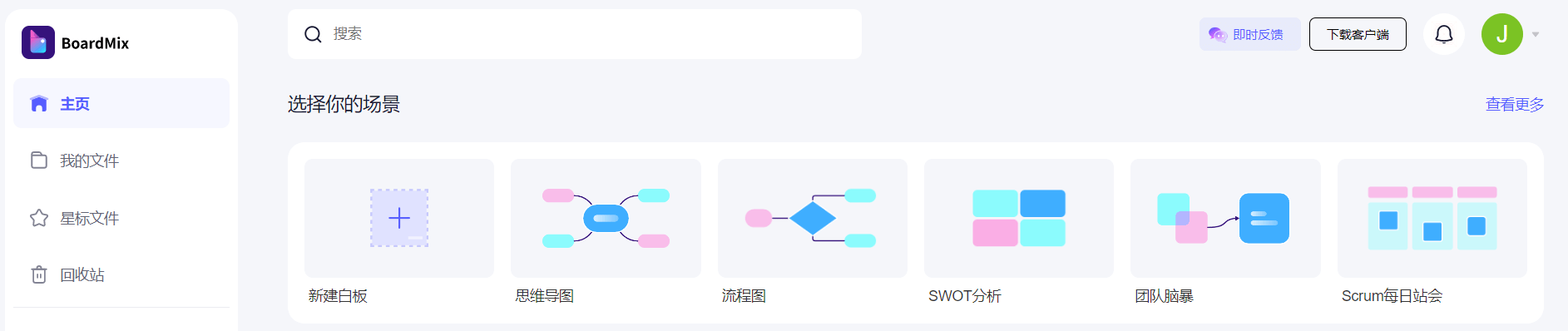

当流程还没有定下来时，先在 Boardmix 新建白板或选择相关模板，把动作、判断、责任说明分开放置。模板只是起点，应按实际业务修改节点和分支，不能因为模板中已有一条箭头，就默认团队也按同样的规则执行。

把结构、问题和补充材料放在一起

使用左侧工具栏中的形状与连接线绘制主流程，在不确定的节点旁添加便签，记录要向谁确认什么。例如，在“材料齐全？”旁写清所需材料范围，并将容易遗漏的例外单独讨论；确定后再把正式条件写进流程或说明。

白板允许将主图、子流程、说明材料放在相邻区域。主图负责帮助读者理解走向，旁边的材料负责解释细节；这样比把所有文字都塞进节点更容易修改和走读。

围绕具体节点协作，不让意见散在聊天记录里

把文件分享给相关成员，先检查接收者实际拥有的访问权限。讨论时围绕某个节点或区域提出具体问题，例如“材料退回后由谁提醒补交”，再记录确认结论。协作白板有助于集中意见，但流程的业务责任仍需团队明确，不能仅以有人看过文件作为确认。

输出给文档读者，同时保留可编辑源稿

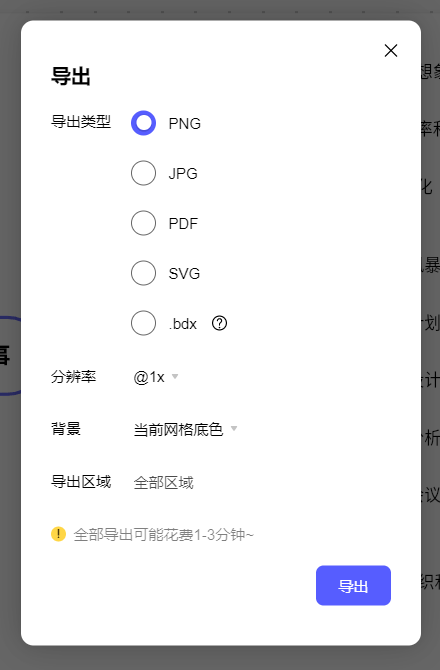

流程确认后，选择合适区域，通过当前导出面板中可用的格式生成交付文件，再插入 Word。若只是用于文档阅读，可以考虑图片；如果需要给对方独立阅读，也可按可用选项导出 PDF。格式、清晰度和可用权益以当前账号的实际界面为准。

插入图片后，图中的节点通常不能像原生 Word 形状一样逐个编辑，因此要保留 Boardmix 源文件。后续流程变化时先修改源稿，再替换文档中的图，并同步图注或版本说明，避免读者拿到新文字配旧流程图。

还需要处理布局时，可以继续看流程图布局与美化方法。先让路径和条件正确，再统一形状、配色与间距，最终在实际阅读尺寸下检查。
