累计流图怎么看？从在制品变化找到流程堵点

更新时间：2026年10月23日

累计流图（CFD）把一段时间内各个工作状态的数量叠在同一张图上。它最适合回答：任务是不是越积越多，积在哪个环节，完成速度能否跟上进入速度。读图时先看颜色带的厚度怎样变化，再回到任务记录找原因；不要看到某一带变宽，就直接认定对应人员效率低。

如果团队已有项目看板，可以沿用同一套状态，在每天固定时点保留一次数量快照。把快照、累计流图和阻塞卡片放到一起，比只看今天的看板更容易发现持续几天的排队问题。

先看懂：边界线是累计量，颜色带才是当前状态数量

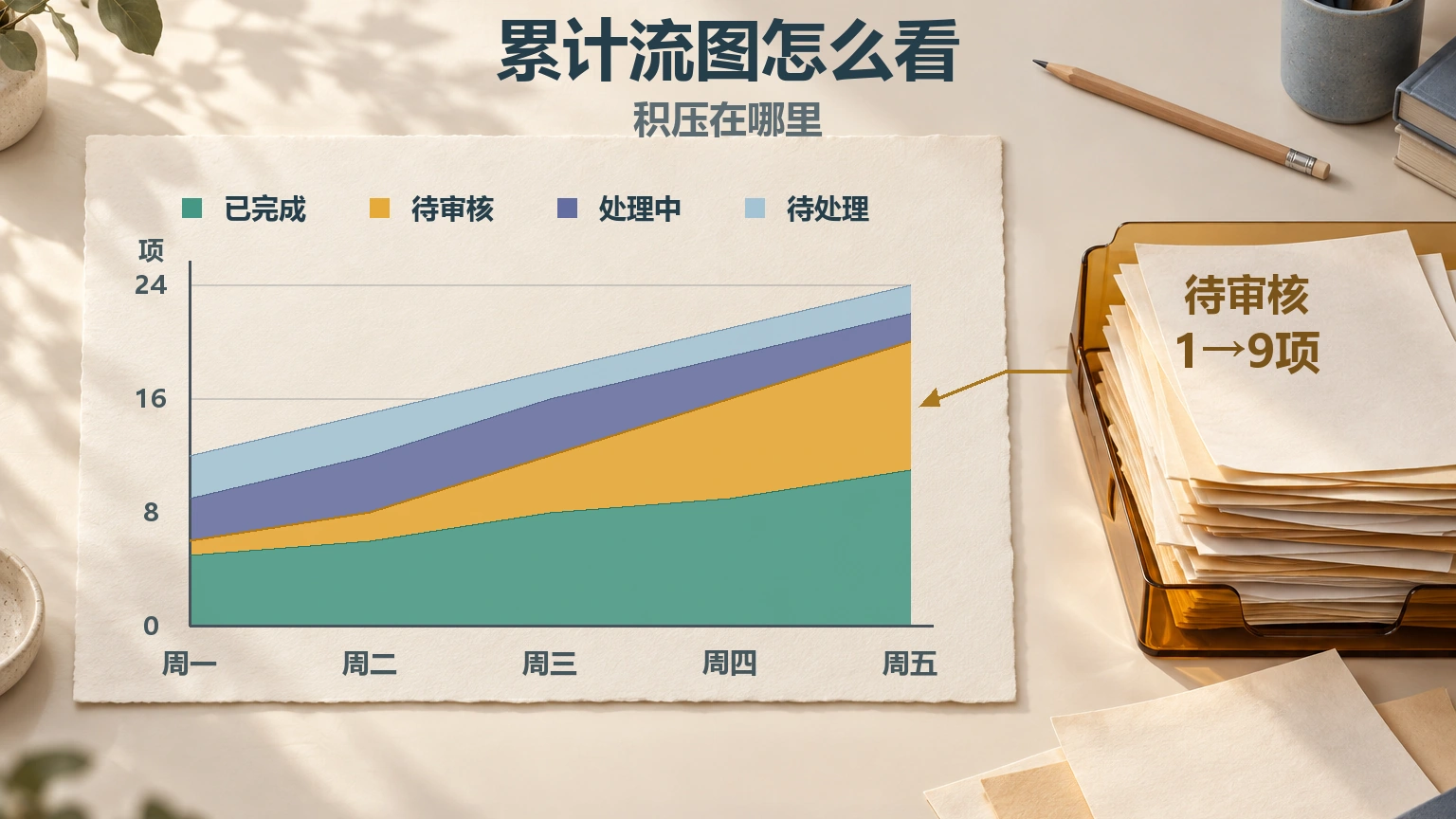

横轴是日期，纵轴是工作项数量。以“待处理—处理中—待审核—已完成”为例，画图时从下到上叠放已完成、待审核、处理中、待处理四层。每条边界线是它下面所有层的合计，不是某一状态单独的数量。

假如周三已有8项完成、4项待审核、4项处理中、2项待处理，四条边界由下到上是8、12、16、18。此时待审核是12－8＝4项，处理中是16－12＝4项。在制品若定义为“已经开始但尚未完成”，则为处理中加待审核，共8项；尚未开始的2项待处理不计入这一口径。

这种图和燃起图、燃尽图关注的重点不同：后两者适合讨论一段范围内完成了多少、还剩多少；累计流图进一步展开了未完成的工作分别停在哪里。

下面是一组内容审核团队的演算数据。统计口径是“已经接受处理的内容任务”，每个任务只记一次，每天下午5点记录状态；示例期间没有删除、拆分或退回任务。文章、视频等大小差异很大的工作，宜先分开观察，避免把一项长视频与一项改标题视为等量工作。

画堆积面积图可直接使用四列状态数量；如果需要逐条画累计边界，先从底层向上相加：

不要把这四条累计边界再当成四个独立数列进行堆积，否则会重复相加。无论用哪种绘制方式，任意一天各颜色带的厚度之和，都应该等于当天的合计。

从周一快照到周五快照，累计接受的任务增加12项，完成数增加6项。在制品由4项增加到11项，增长集中在待审核，处理中反而由3项降到2项。此时继续要求制作人员多开新任务，很可能把审核队列推得更长。

这组数字能支持“审核前后存在积压”的判断，却不能单凭图确定根因。接下来打开待审核卡片，检查以下三种情况：

三种情况对应的动作不同。第一种可以讨论先处理积压、临时调整接审安排；第二种应在提交前补齐材料；第三种先修记录方式。图形是排查入口，不能替代对任务事实的核对。

还要慎用横向距离。累计边界在相近累计数量上的时间差，可以帮助观察整体流动趋势，但它不等于某一条任务的实际周期时间。插队、不同任务大小、返工和批量更新都会影响解读；精确计算某项周期，需要它自己的开始与完成时间戳。Microsoft的累计流图说明也区分了累计图与离散工作项的交付、周期时间度量。

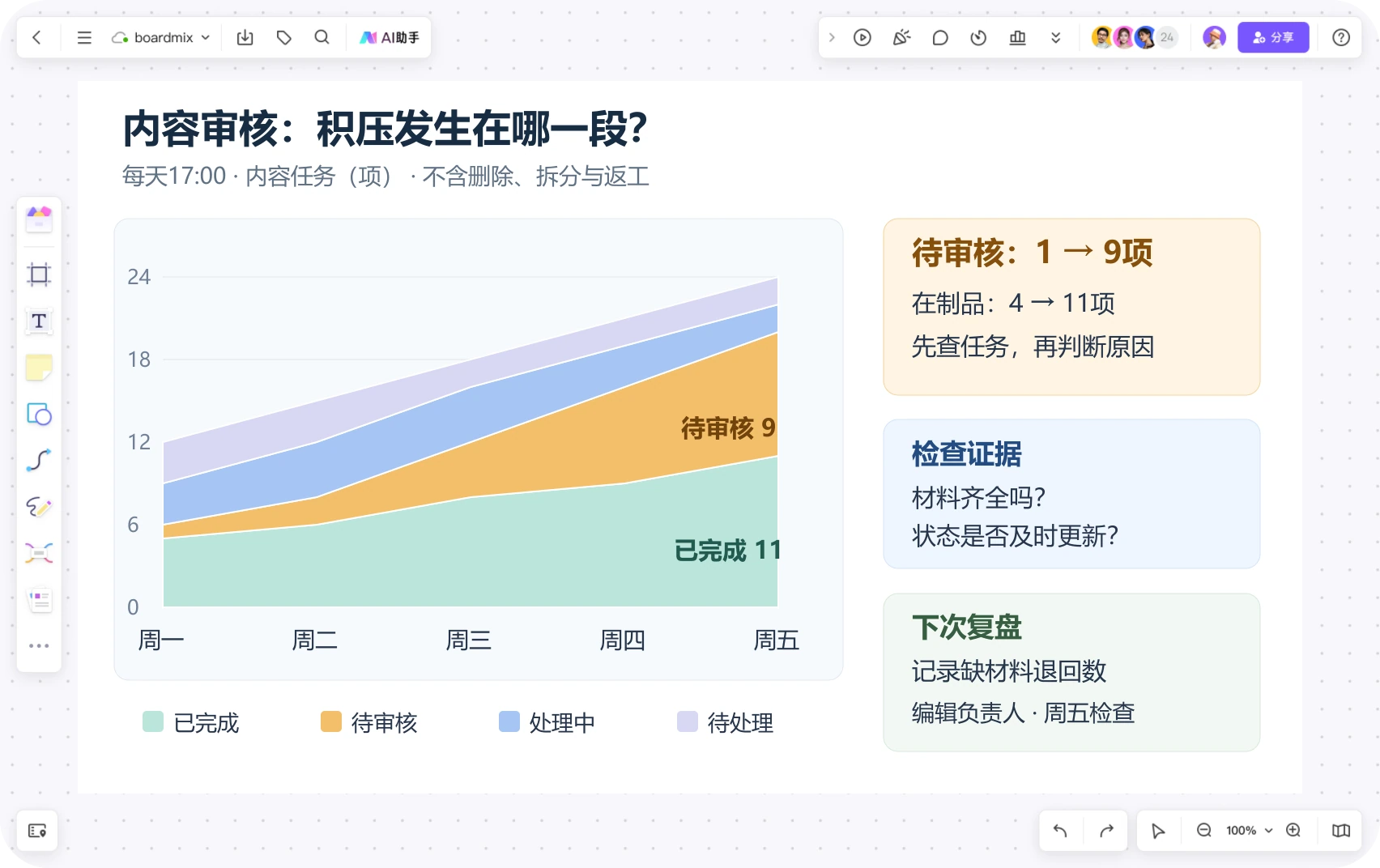

Boardmix可以用来放置统计表、图形和任务讨论记录。先在支持堆积面积图的电子表格工具中整理数据并生成累计流图，再把图导入白板；也可以用图形和线条标注关键区间。复盘时保留原始统计表和采样口径，后续更新沿用同一份记录。

左侧保留口径。写明统计对象、状态定义、采样时间，以及是否包含返工。附一份可回查的数据表，避免讨论者各用一套统计范围。
中间标出变化。围绕周三到周五的待审核带，标注“4→7→9项”；只圈出要讨论的区域，不给整张图堆满解释。
右侧放证据卡。选几项等待最久的任务，记录进入审核日期、缺失材料与当前阻塞，删除姓名、客户信息等不必要的敏感内容。
把结论写成一次可检查的改变。例如“下周先补齐来源材料再转待审核；每日记录缺材料退回数；由编辑负责人周五检查”。保留观察时间和判断条件，避免只写“加强沟通”。

下次复盘沿用同一口径，再比较待审核数量、最老任务的等待时间与完成情况。如果只是把任务移回待处理，颜色带会变薄，却未必解决了问题。累计流图的价值，是让积压可见，并让团队知道下一步该验证什么。
