在现代企业管理中，跨部门协作的低效往往源于权责边界模糊与沟通信息的不对称。跨职能流程图（也称泳道图）是解决这一问题的终极可视化方案。它通过将复杂的业务流程拆解到不同的职能纵轴（或横轴）中，清晰地展示了每一个任务节点由谁负责、何时交付以及部门间如何流转。企业通过规范化的跨职能流程图，可以直观识别出流程中的冗余环节和审批瓶颈，从而实现组织效能的倍增。
1. 跨职能流程图的核心规范与标准符号
跨职能流程图不仅仅是线条与方框的堆砌，它是一套严谨的逻辑语言。
1.1 跨职能流程图的三大构成要素
要绘制一张标准且专业的流程图，必须明确其三个核心组成部分：
- 职能主体（泳道）： 代表参与流程的部门、岗位或系统。
- 时序节点： 流程从左到右或从上到下的进展顺序。
- 流转逻辑： 通过连线和符号表达任务的触发、处理与分支。
1.2 国际标准符号集与应用场景
为了确保不同部门、甚至不同企业的员工都能读懂同一张图，我们需要遵循标准化的符号规范。
手把手教你识别 5 个最常用的标准化符号及其应用场景：
- 起止框（圆角矩形）： 标注流程的起点（如：收到客户需求）和终点（如：项目归档）。
- 处理框（矩形）： 代表具体的执行动作，例如：撰写方案、审核合同。
- 判断框（菱形）： 用于展示决策点，通常伴随“是”与“否”两个分支，例如：预算是否超标。
- 文档框（底边波浪线矩形）： 表示该环节产生的纸质或电子文件，如：生成财务报表。
- 数据流向（带箭头的直线）： 指明任务的传递方向，严禁出现无头箭头或断连线。

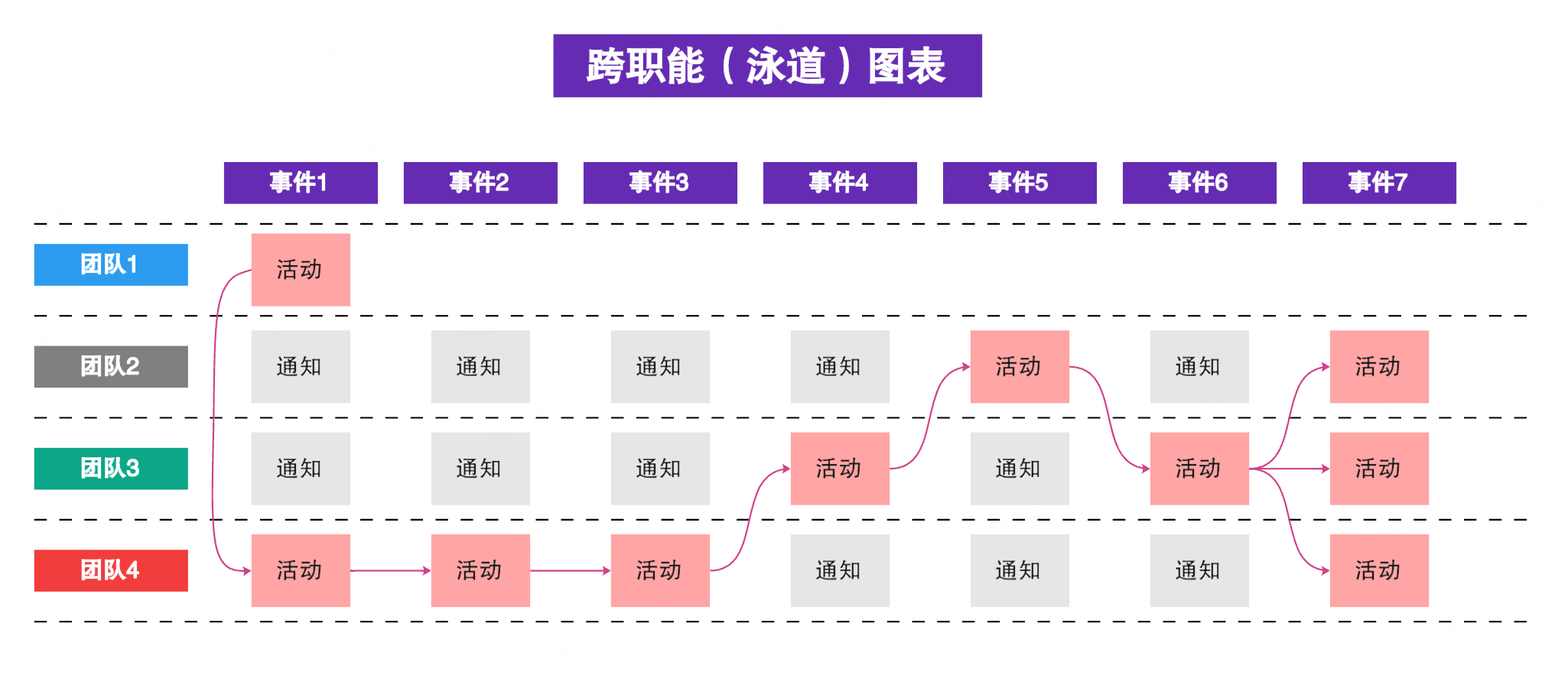

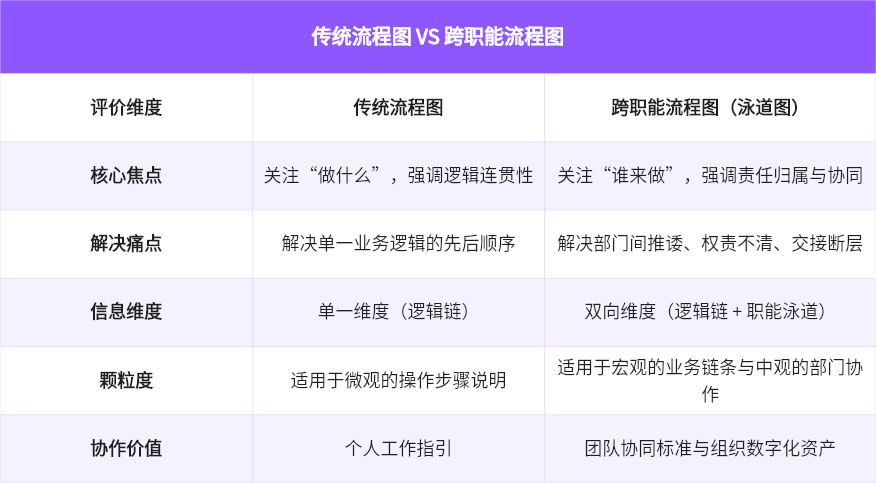

2. 跨职能流程图与传统流程图的差异
在选择绘图工具和方法之前，理解跨职能流程图与普通逻辑图的区别至关重要。
3. 如何绘制一张专业的企业级跨职能流程图
绘制流程图并非拿起笔就开始画，它需要从全局视角进行梳理。
3.1 绘制前的三定原则
在打开绘图画布前，必须完成以下准备工作：
- 定边界： 明确流程的输入是什么，最终交付物是什么。
- 定角色： 列出所有涉及的利益相关方，将其作为泳道的标题。
- 定目标： 是为了优化效率，还是为了新员工入职培训？
3.2 绘制全流程详解
一张高水平的跨职能流程图通常经历以下 6 个阶段：
- 业务调研： 访谈一线执行人员，收集真实的业务流向，而非理论上的理想状态。

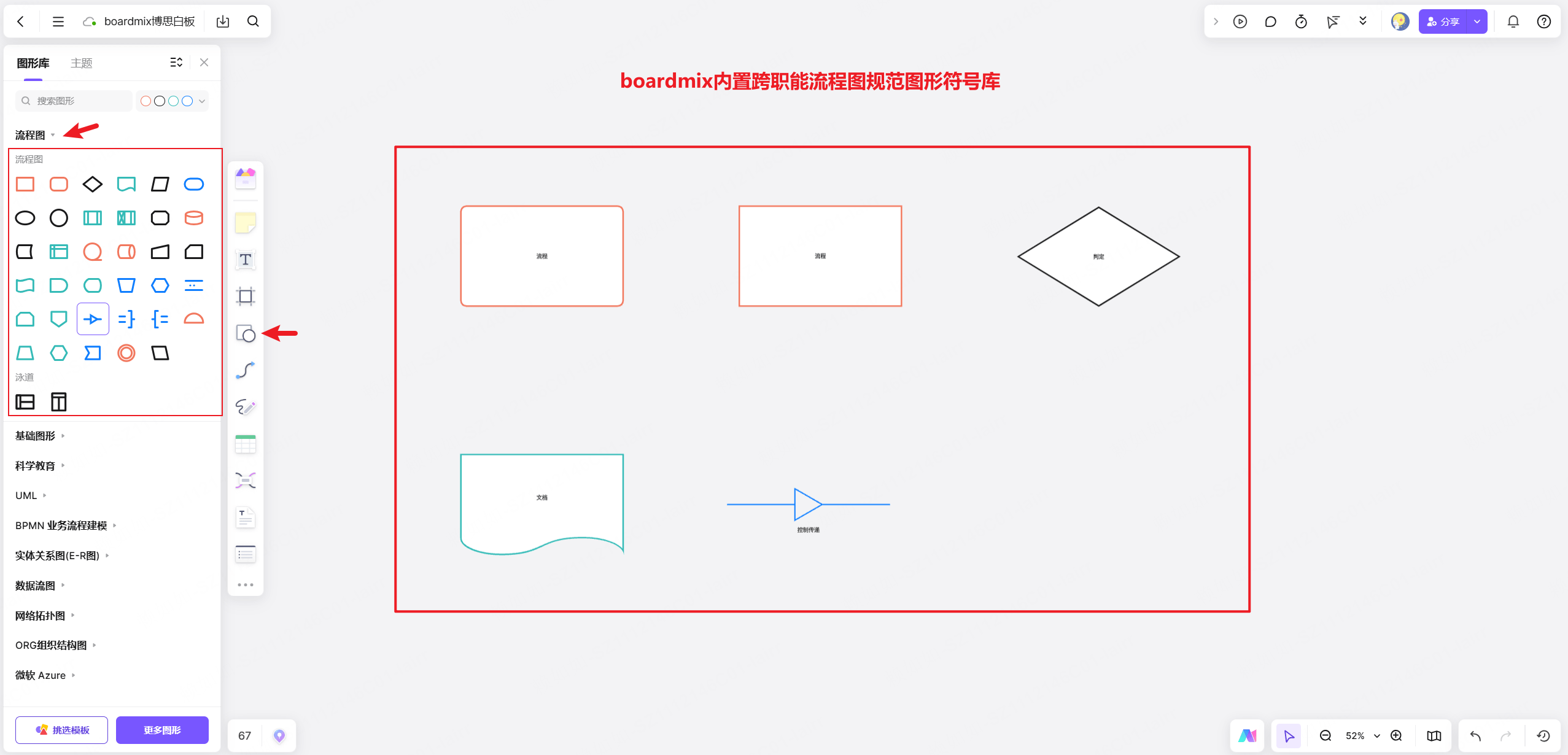

- 划分泳道： 在boardmix博思白板等协作平台上根据职能类别创建横向或纵向泳道。
- 梳理主干： 先不考虑异常情况，将最常见、最核心的流程路径画出来。
- 完善分支： 加入异常处理、审批未通过等菱形判断框。
- 冲突检查： 检查是否存在某个节点没有负责人，或者某个动作后没有产出物。
- 标准化输出： 统一线条粗细、字体大小与颜色规范，形成可分发的标准作业程序文档。

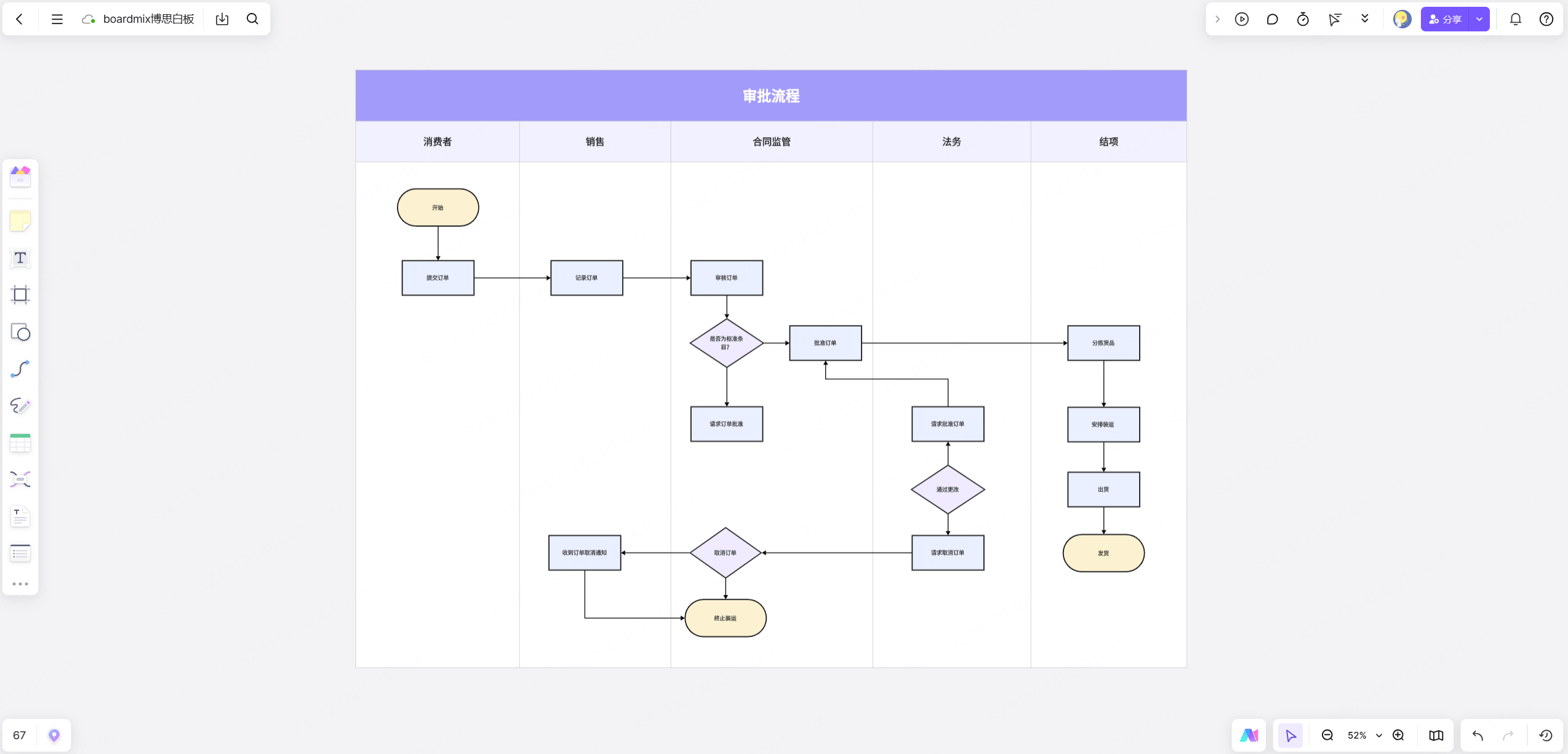

在实际操作中，企业往往面临流程频繁变动的问题。使用具备实时协作能力的工具如boardmix，可以让分布在不同城市的团队成员在同一个画布上共同梳理业务链条，利用其内置的专业符号库和自动对齐功能，能大幅提升绘图效率。
4. 跨职能流程图的3 大典型企业级场景案例拆解
论是追求敏捷迭代的互联网开发，还是强调严谨合规的传统制造，亦或是琐碎繁杂的行政管理，泳道图都能提供一套通用的协作语言。以下我们将通过三个代表性行业的实战场景，深度剖析跨职能流程图是如何在具体业务中发挥“降本增效”作用的。
4.1 互联网行业：产品研发与上线协同流程
在互联网产品迭代中，跨职能流程图是研发经理的必备工具。从产品经理的需求调研、设计师的交互原型、前端后的开发、到测试团队的压力测试，最后由运维人员部署上线。通过泳道图，可以清晰看到需求在哪个环节停留时间最长，从而针对性地引入自动化测试或减少评审会议。
4.2 制造业：供应链采购与质检流程
制造业涉及大量的外部供应商和内部审计。一张完整的采购流程图需要包含采购部、财务部、仓储部和质检部。从申购单的下达、供应商比价、到货验收、质检入库到最终的财务付款，每一个泳道都对应着严格的风险控制点，确保每一笔支出都有据可查。
4.3 职能管理：新员工入职与行政审批流程

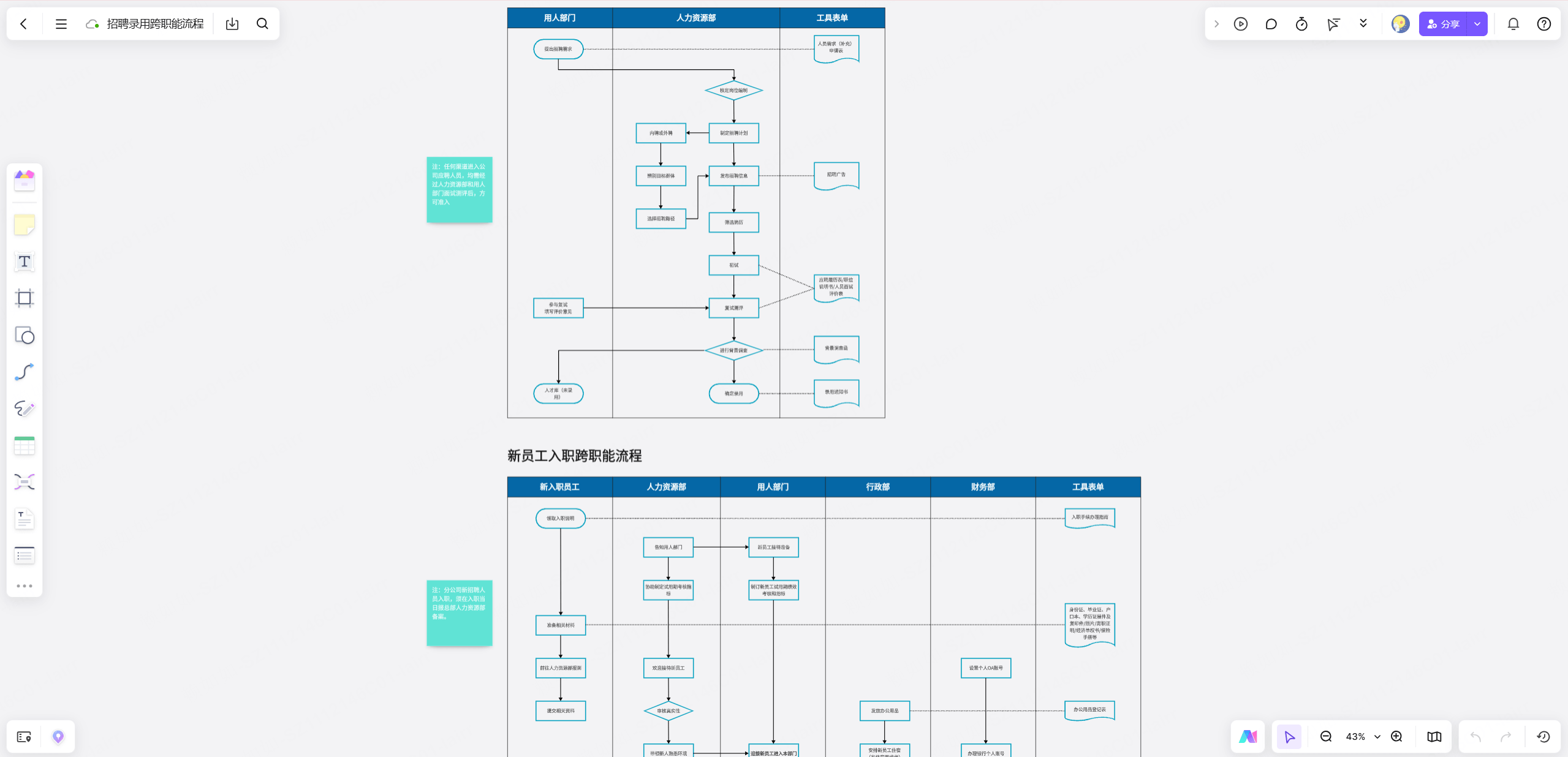

对于中大型企业，行政流程的繁杂常被诟病。通过梳理入职流程图，行政部门可以预先在各泳道准备好资源：人力资源的合同签署、IT部门的账号配置、行政部门的工位安排。通过可视化的流程引导，新员工的入职体验将显著提升。
5. 如何通过流程图发现并解决组织臃肿
高级管理者使用跨职能流程图的最终目的是为了诊断。
（1）识别冗余节点
如果流程中连续出现多个审批框，且并非出于风控需要，这通常是组织官僚化的表现。
（2）消除无人区
流程图中如果两个节点之间连线过长且跨越多个泳道，往往意味着此处存在沟通断层。
（3）优化死循环
通过观察流向线，可以发现某些任务在两个部门间反复被打回，这说明前置环节的交付标准不够明确。
在进行这种复杂的组织优化时，建议利用博思白板的无限画布功能，将当前的现状图与优化后的理想图进行并排对比，通过视觉化的差异展示，更容易说服决策层进行流程重组。
6. 常见问题解答
（1）跨职能流程图应该是横向画还是纵向画？
这取决于具体的应用场景和个人习惯。横向泳道（从左到右）更符合人类的阅读习惯，适合表达较长的时间轴；纵向泳道（从上到下）则在打印和制作手册时更具优势。现代数字化工具通常支持一键切换。
（2）如果一个步骤涉及多个部门共同参与，泳道该怎么划分？
原则上一个节点应只有一个主责方。如果必须多方参与，建议将该步骤拆解为更小的子任务，分别放入对应泳道；或者在泳道中加入协作标记。
（3）初学者使用什么软件绘制跨职能流程图最容易上手？
对于追求效率和团队协作的用户，博思白板是一个极佳的选择。它不仅提供了完整的标准化符号库，还支持多人在线共创，比传统单机软件更适合需要频繁沟通的 B 端业务场景。
（4）如何确保画出来的流程图在部门间能真正落地？
流程图不应是挂在墙上的装饰。企业应将其与绩效考核、岗位职责挂钩，并定期根据业务变化进行版本迭代。
跨职能流程图是企业知识资产的重要组成部分。在数字化转型的浪潮下，流程图不再仅仅是静态的图片，而是成为了可演进、可分析的数字化模型。通过博思白板这类集成了思维导图、流程图与文档协作的平台，企业可以将复杂的业务逻辑转化为透明的协作语言。无论你是初创团队还是成熟企业，掌握并应用好跨职能流程图，都将为你的组织带来前所未有的秩序感与竞争力。
