装修流程图怎么画？从量房到验收的节点、责任和返工分支

先定装修流程图的范围

先写清楚流程从哪里开始、以什么结果结束。例如“从量房资料确认”开始，到“竣工验收记录归档”结束。采购合同、付款审批等外围事项可作为关联卡片，不要混进每个施工节点。范围明确后，再列出每个阶段的输入和输出：量房输出尺寸记录，方案阶段输出图纸与材料清单，施工阶段输出可验收的现场状态。

用泳道拆责任与交接

建议设置业主、设计、施工、供应商四条泳道。每个节点写“动作＋结果”，例如“设计提交水电定位图”“业主确认材料样板”，而不是只写“设计”“确认”。交接处补一张材料卡，记录版本、负责人和确认时间，减少口头信息丢失。

案例：一套两居室的节点如何落图

输入：业主提供家庭成员需求和预算范围，设计师完成量房，施工方有阶段计划，供应商提供门窗与设备交付时间。判断：先把“方案评审”作为第一个共同确认点，再把隐蔽工程、泥木阶段和设备安装分别设为验收点；不要把付款节点混在施工动作里。产物：泳道图中，业主负责需求确认和阶段验收，设计负责图纸与变更记录，施工负责现场执行，供应商负责到场型号；每个交接旁标出文件或照片记录。复盘：项目结束后只回看发生过返工的节点，判断是输入缺失、责任不清还是验收标准太晚，下一套图只改对应节点。

常见误区：把施工规范全文塞进流程图

规范文字过长会让节点失去可读性，也难以在现场更新。修正方法是节点只写动作、责任和结果，详细标准放进关联文档或附件；流程图保留入口、出口和异常回流即可。

把验收与返工分支画清楚

每个关键验收点使用判断节点：通过则进入下一阶段，不通过则回到能修正问题的节点。比如材料到场验收不通过，应回到“供应商确认型号与补货”，而不是回到整个装修起点。返工箭头旁写触发条件和重新验收人，避免出现无出口的“整改中”。

1. 先写可观察标准，如尺寸、型号、位置或表面状态。
2. 标出谁做检查、谁确认结果。
3. 为不通过分支指定处理动作和再次验收节点。

设计变更是装修图里最容易漏掉的异常。可以在“变更申请”节点记录变更原因、受影响的工序和重新确认人；只有更新后的图纸、清单和预算都被确认，流程才回到施工。这样不会出现现场已经改了，采购和安装仍按旧版本执行的情况。

量房到验收的节点清单

一张可执行的图可以包含：需求访谈、尺寸复核、方案评审、材料确认、隐蔽工程检查、泥木阶段检查、设备安装、成品保护、竣工验收和问题关闭。节点不必写成施工规范全文；把详细标准放在链接或附件中，图负责表达顺序、责任和分支。

• 输入：尺寸、预算、家庭成员需求和既有条件。
• 输出：图纸、清单、现场记录和验收结论。
• 风险：变更未同步、材料到货不符、验收无人确认。

在 Boardmix 中共画并评审

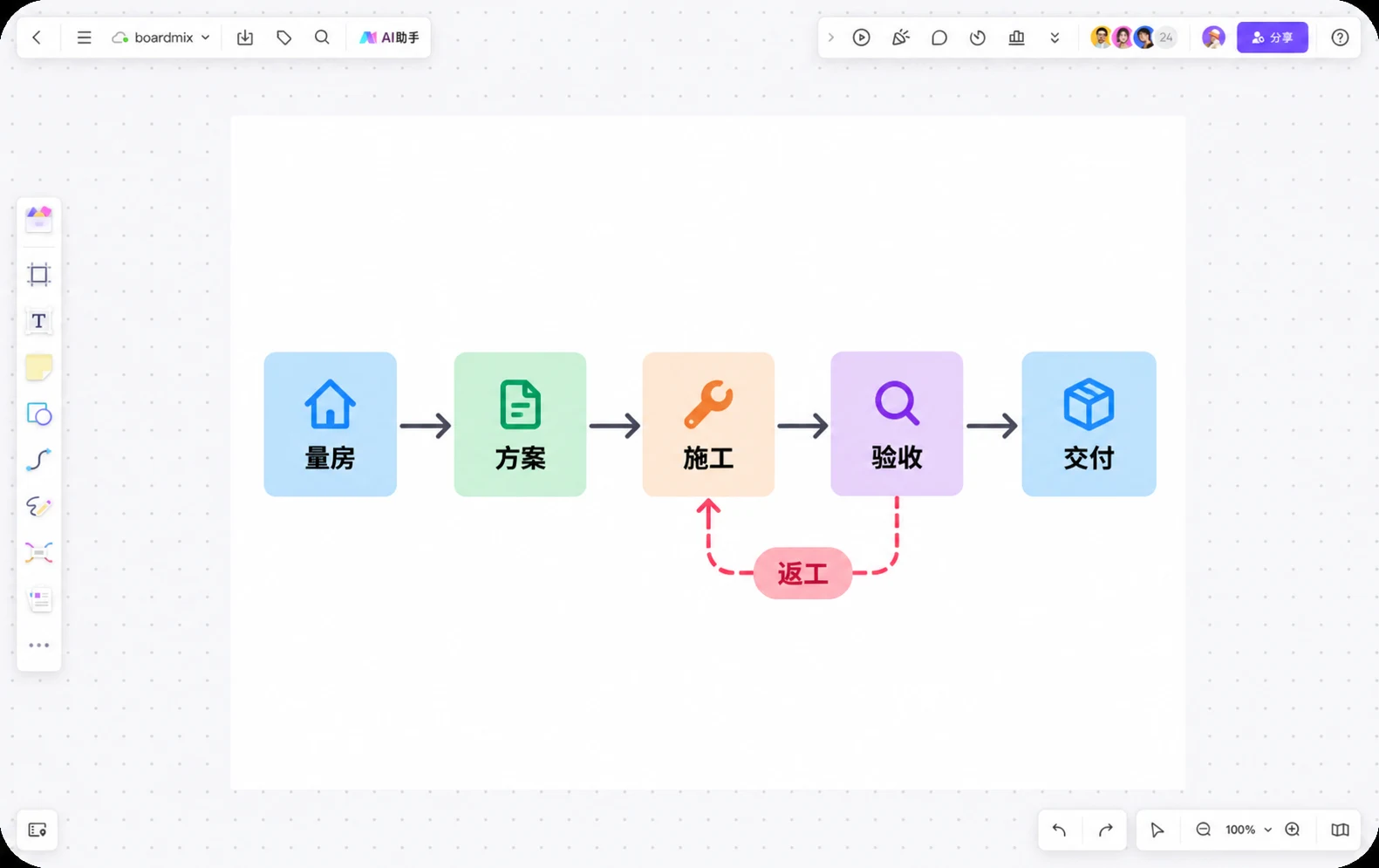

在画布中先建立四条泳道，再把阶段节点按顺序放入；用不同颜色区分“待确认、进行中、已通过、需返工”，同时保留文字标签，避免只靠颜色传达状态。评审时让每个负责人沿自己的泳道走一遍，检查是否知道输入、输出和下一步，最后锁定验收节点与责任人。

装修流程图的价值在于让变更有路径可走。把返工和再次验收画出来，项目成员才不会在群聊里反复寻找“现在该谁处理”。

交付前可以从三个方向复核：是否每个节点都有负责人，是否每条异常分支都有回流和出口，是否能在图外找到对应的清单或记录。流程图承担沟通和决策，详细施工规范仍应保存在项目的正式文件中。

如果图在手机上查看，优先保留阶段标题和判断节点，把长说明移到关联文档；每条连线都要有清楚的起点和终点。评审时先沿主路径走一遍，再单独检查所有返工分支，避免主路径正确却把异常情况画成死路。
