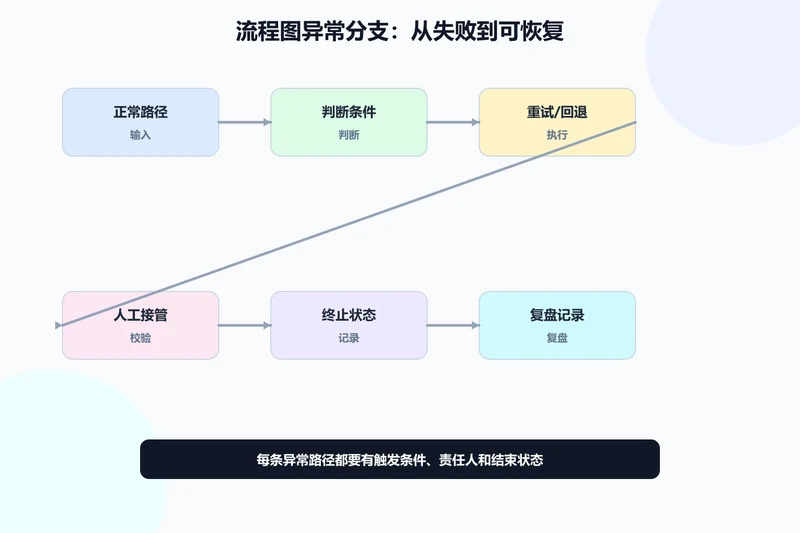

流程图里的异常分支,不是把“失败”“出错”几个字挂在主线旁边,而是要回答四个问题:异常在什么条件下发生、谁负责处理、处理后回到哪里、无法恢复时如何结束。画图前先把这四个答案写出来,再决定节点和连线,图会比直接拖形状更清楚。

本文用一个教学用的“订单退款”案例,给出适合产品、运营、研发和客服共同评审的画法。你可以把其中的字段替换成审批、支付、注册或售后流程;实际退款状态、查询间隔和重试规则仍须依据所接入渠道的文档确定。

退款申请处于处理中,经查询渠道状态确认结果或转入人工对账
未知结果先查原退款单,人工对账接住自动流程无法确认的部分。 查看大图

先判断:哪些情况值得单独画成异常分支

不是每个例外都需要一个菱形节点。可以用下面的判断规则筛选:

  1. 该情况是否会改变下一步动作?如果只是备注,不改变路径,就放在节点说明中。
  2. 是否需要不同角色处理?需要转人工、补资料或升级时,通常应该单独分支。
  3. 是否会影响状态或数据?例如扣款成功但订单未更新,必须画出补偿或对账路径。
  4. 是否有明确的恢复、重试或终止条件?没有出口的异常分支,后续执行时容易变成“人工看着办”。

可以把异常分支分成三类:系统可继续处理(查询状态、等待回调、符合条件的重试)、需要补充信息(补资料后重新校验)、需要结束或交接(拒绝、关闭、转人工)。转人工只代表自动流程交出责任,不等于退款已完成;人工处理仍应有负责人和结果出口。

画图前先写出正常路径和异常清单

先只写正常路径,不急着画图。以退款为例,正常路径可以是:提交申请 → 校验订单 → 审核通过 → 发起退款 → 退款完成 → 通知用户。

接着做一张异常清单。每行只写一个触发条件,避免把“支付异常、库存异常、权限异常”塞进同一个节点。

异常触发条件可观察信号处理责任人处理结果
订单不存在或状态不满足退款条件订单状态不满足退款条件客服或订单服务拒绝并说明原因
退款金额超过可退金额金额校验失败客服重新确认金额;必要时补凭证后再校验,不突破可退金额
支付渠道超时发起后未收到回调支付服务保留处理中,查询原退款单;仍无法确认则转人工对账
退款成功但订单未更新渠道状态与本地状态不一致订单与财务对账修复,保留处理记录

这张表同时是流程图的输入和评审依据。每个异常都应有一个结果,不能只记录“发现问题”而没有后续动作。

异常分支怎么画:五步法

第一步:在真正发生判断的位置放节点

判断节点应紧跟触发条件,而不是放在流程末尾。例如“订单是否满足退款条件”应出现在提交申请之后。节点文字用问题句,分支标签用“是/否”或明确状态,避免使用没有边界的“异常/正常”。

第二步:让每条分支只表达一个结果

判断节点应围绕一个清楚的问题,但不必强行都画成二选一。例如“渠道返回什么状态”可以分为成功、处理中、明确失败和无法确认,只要分支互斥且覆盖可能结果。若同时判断订单、金额和权限,读者无法知道哪一项失败;可拆成连续判断,或用规则表完成预校验。

第三步:异常路径向下或向侧边展开

主流程保持从左到右,异常路径统一向下展开;同类异常用同一方向,读者可以快速区分主线与例外。连接线置于节点后方,箭头从节点边缘开始,不穿过节点文字。

第四步:补上处理动作、负责人和时限

“处理异常”不是动作。应写成“按渠道规则查询原退款单”“通知客服补充凭证”“创建对账工单”等表达。查询间隔、次数上限和人工响应时限分别写清,避免把“查询重试”和“再次发起退款”混成一个动作。时限应有计时起点和超时出口,不能随手填一个适用于所有渠道的数字。

第五步:明确回流点或终止点

可恢复异常必须回到已定义的节点。查询确认退款成功后,回到“核对并更新订单状态”;仍在处理时,回到等待与查询;明确失败时,再按渠道规则判断能否重试。拒绝、关闭可以是业务终点,转人工则应连接到人工子流程,并写清接单、核对、通知和关闭工单的条件。

退款案例:异常分支的完整结构

以下结构把“申请是否合法”和“渠道结果是否已确认”分开判断。先画正常路径,再补四类异常:

  1. 用户提交申请,订单服务核对订单、权限和剩余可退金额。不满足规则时说明原因;金额或凭证可修正时,补齐后回到校验节点。
  2. 校验通过后,创建可追踪的退款记录,按支付渠道规定的幂等方式发起退款。同一业务退款请求应能被识别为同一笔,避免重复点击生成重复退款。
  3. 收到已受理或处理中结果后,保持“退款处理中”,等待有效通知或按规则查询。受理成功不等于资金已退回。
  4. 收到成功结果并核对退款单号、金额与订单关联后,更新本地订单、通知用户;重复通知只更新同一笔记录,不重复执行退款。
  5. 调用超时或没有收到回调时,先查询原退款单。已成功就走状态更新;仍在处理就继续等待;明确失败再判断允许的恢复动作;查不到且无法确认是否受理时转人工核对,不能用新的退款单号直接再退一次。
  6. 超过约定的查询或等待上限,创建对账工单并交给指定岗位。用户侧保留处理中及查询入口,人工确认最终结果后再通知用户、关闭工单。

渠道已成功而本地未更新时,只修复本地状态和对账记录,不重新发起退款。以 Stripe 的幂等请求说明为例,幂等键用于避免网络故障后的重复操作;具体有效期和参数规则属于渠道约束,不能照搬到其他接口。

给“转人工”补一个真正的出口

人工子流程可以写为“接单 → 查询渠道与本地凭证 → 确认最终状态 → 修复或按规则处理 → 通知用户 → 关闭工单”。如果核对仍无结论,就升级到支付或财务负责人,而不是把工单直接标为完成。业务总览只显示交接点,这段细节放在子流程中,主图也不会被撑满。

在 Boardmix 中落图的操作顺序

准备好上面的正常路径和异常清单后,打开 Boardmix 工作台,登录后新建流程图文件。下面用普通图形、连接线和便签完成这张退款图:

  1. 先放“提交申请—规则校验—发起退款—等待结果—更新状态—通知用户”六组节点。动作使用矩形,判断使用菱形;把“订单是否存在”和“退款金额是否合规”放在发起退款前。
  2. 从连接线工具把节点相连,给判断后的线写明条件。Boardmix 的连接线支持文字和不同线型;本例把“处理中”“成功”“明确失败”“无法确认”写在线上,不能只靠颜色区分。
  3. 把“查询原退款单”放在主线下方,连接到等待结果。将“人工对账”继续向下展开,用连接线明确交接;移动节点后重新检查连线是否还指向正确节点。
  4. 在相关节点旁放便签,分别写支付服务的查询规则、客服通知内容和财务接单条件。规则未确认时写出具体问题,例如“查询超过多久转人工,由谁确定”,避免写一个孤立的“待定”。
  5. 分享给研发、运营和客服,让大家在相应节点留下评论。按一笔成功、一笔超时、一笔本地状态未更新的申请口述流程;处理完意见,再在画布写明版本、确认人和日期。

帮助中心的连接线说明可用于查找线型和文字设置。画布用于把处理逻辑讲清楚,真正的退款请求和状态校验仍由业务系统执行。

Boardmix画布中的退款超时处理:查询原单后区分成功、处理中和明确失败,并安排人工对账
“处理中”与“明确失败”走不同路径;人工工单继续追踪原退款单及最终结果。 查看大图

常见画错方式与修正方法

问题为什么影响执行修正
所有异常都连到“人工处理”自动恢复机会被隐藏,责任边界不清区分重试、补资料、升级和终止
分支线上没有标签读者不知道哪条是满足条件的路径使用是/否或具体状态标签
异常线穿过主流程节点阅读顺序和回流位置容易误判让线条从节点边缘出发,统一向下展开
回流直接连到完成成功状态没有经过必要校验回到“等待回调”“状态校验”等明确节点
用颜色代替状态文字打印、色弱或移动端查看时信息丢失颜色只做辅助,节点写清状态

把退款图交给执行者前,走通这七处

  • 每个判断节点都有清晰的问题句和分支标签。
  • 每条异常路径都写明触发条件、处理动作和负责人。
  • 可恢复分支写明查询与重试的区别、等待上限和回流点。
  • 拒绝或关闭分支有明确终止状态;转人工分支有接单人、处理出口和用户通知。
  • 主流程方向统一,连线不遮挡节点文字。
  • 图中的状态名称与需求文档、接口字段或客服话术一致。
  • 缩小到手机宽度后仍能分辨主线、异常线和箭头方向。

常见问题

异常分支很多,应该拆成多张图吗?

当一张图需要同时表达业务流程、技术重试和客服处理时,建议保留一张“业务总览图”,再为高复杂度异常单独画子流程。总览图只保留入口、关键判断、责任交接和出口,子流程负责具体规则。

异常分支可以用红色表示吗?

可以把红色用于需要关注的状态,但不要让颜色承担唯一含义。必须同时写出“超时”“拒绝”“转人工”等状态,并检查黑白打印和移动端显示效果。

什么时候需要把日志或告警画出来?

当日志、告警会触发重试、升级或对账动作时,才把它作为节点或注释放进图里。纯记录信息可放在节点说明或配套表格中,避免主流程被技术细节淹没。

如何确认异常分支真的可执行?

让实际执行者按图口述一次:从触发条件开始,下一步由谁在什么时限内做什么,结果回到哪里。任何需要临时询问“接下来怎么办”的位置,都说明分支还不完整。
