代码生成流程图怎么做？源码解析、文本绘图与协作检查

代码生成流程图有不同路径：源码解析器读取受支持的程序语言；PlantUML、Mermaid 等工具读取专用图表语法；AI 则可把逻辑说明整理为候选图。输入不同，准确性与维护方式也不同。需要先整理业务说明时，可用AI 流程图工具生成初稿，再按下面的方法核对代码行为与异常路径。

1.  代码生成流程图的核心原理

对真正解析程序源码的工具，常见过程是识别语法、建立内部结构、提取控制流，再映射节点与连接并完成布局。具体支持哪些语言和语法，要看解析器；动态调用、异常处理、异步任务等也可能需要人工补充。PlantUML 和 Mermaid 的基础渲染器则读取图表描述语法，不是通用程序源码分析器。

为方便大家理解，我们将关键步骤提取并拆解为：

• 解析代码结构：从代码中找出函数、循环、条件判断、变量声明等重要组成部分，为生成流程图打基础。
• 映射图形符号：把代码里的结构（比如 “如果这样就怎样” 的条件判断），对应成流程图里的标准图形（比如菱形判断框）。
• 构建连接关系：按照代码执行的顺序、分支走向、循环逻辑，用箭头等连接线把图形连起来，体现代码的运行流程。
• 自动化布局：工具自动排列流程图的图形位置，让图看起来整齐、清楚，方便阅读和理解。

整理好逻辑后，可以在 Boardmix 中把流程图与说明、评审批注放在同一画布。AI 辅助生成与程序静态分析不是同一能力；应以代码和测试结果核对节点，而不能只凭图形整齐判断解析正确。

2. 不同代码流程图工具的输入边界

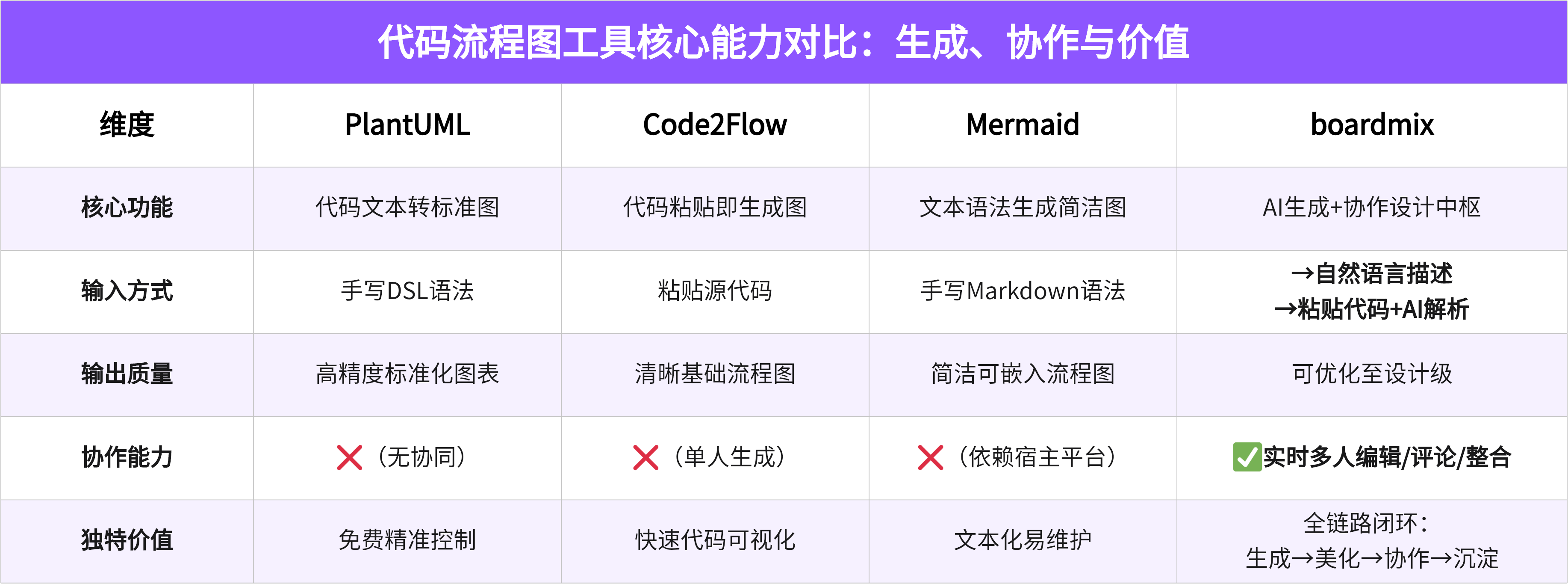

选择工具时先看实际输入：它接受程序源码、图表描述语法，还是自然语言？再检查分支与循环表达、源文件保存、图形修改和团队评审路径。下面4种工具的工作方式不同，不能用同一个“粘贴代码即可成图”的操作概括。

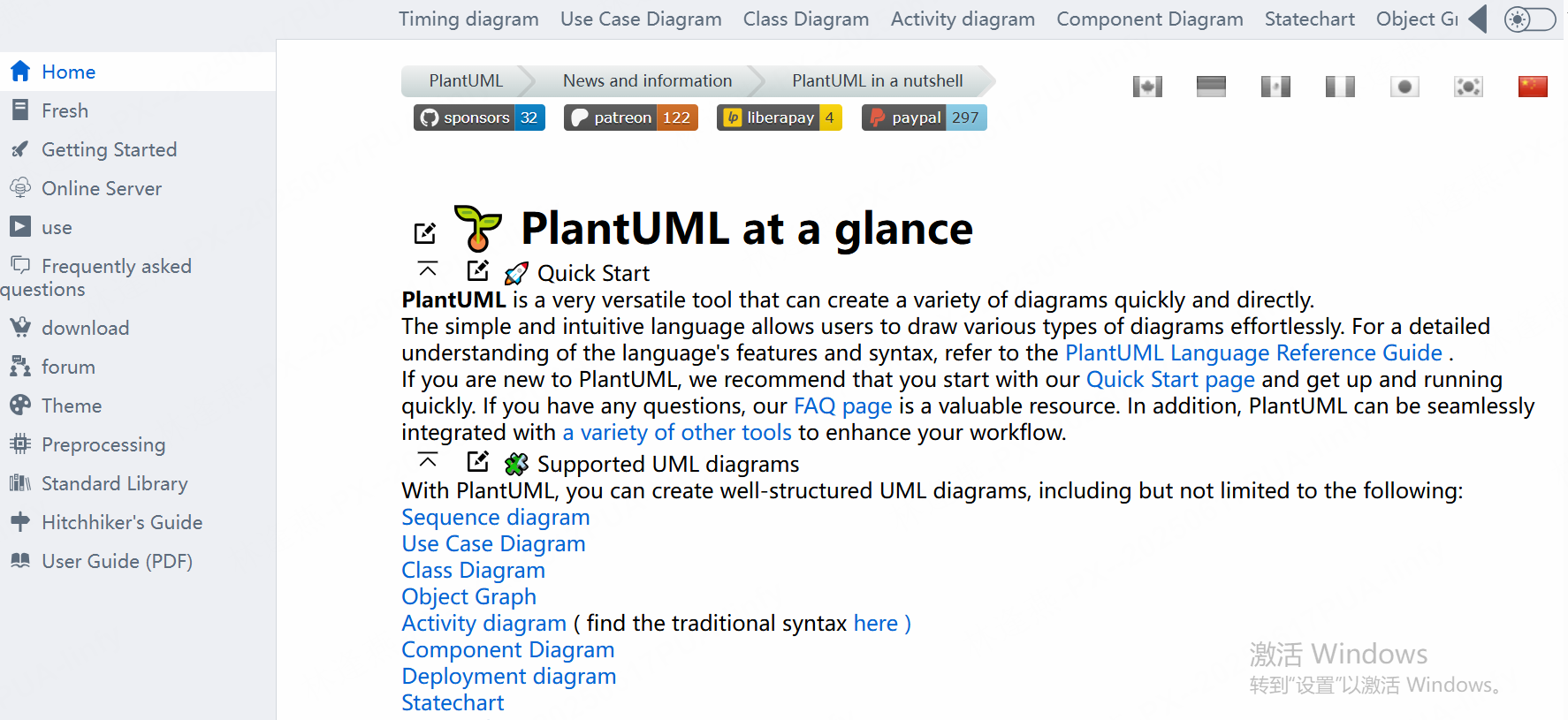

（1）PlantUML

文本DSL驱动的老牌代码流程图生成器

PlantUML 是开源文本绘图工具。用其活动图语法，可以写出动作、条件、循环和并行结构，再交给渲染器排版。它适合将流程说明纳入技术文档和版本库，但不会仅靠活动图渲染器自动解析任意 Python、JavaScript 或其他程序源码。可以参考官方活动图语法选择对应结构。

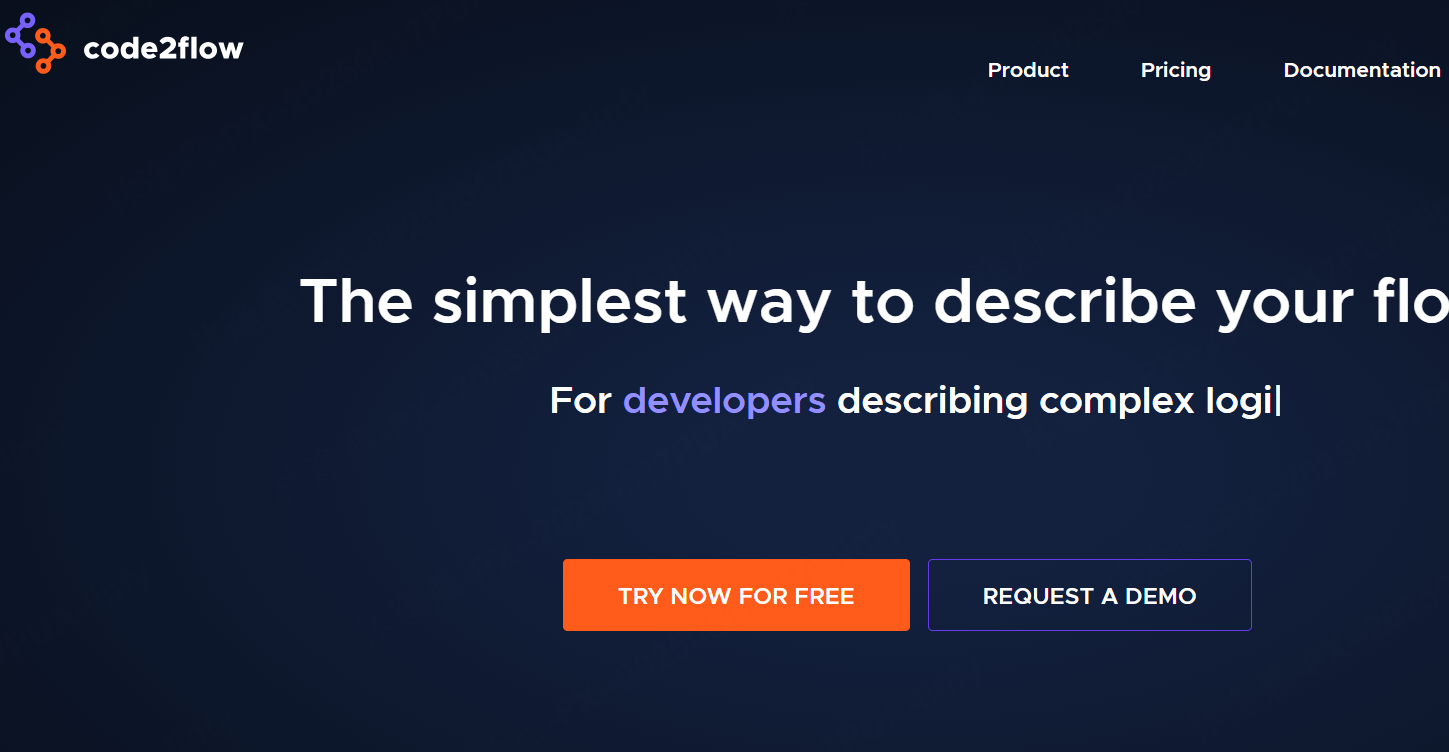

（2）Code2Flow

直观高效的在线代码生成流程图工具

code2flow.com 用自己的文本语法描述步骤和判断，再生成流程图，适合把复杂逻辑整理为可分享的图。这里指的是同名在线产品，不应与其他源码分析项目混淆，也不能把示例语法视为可直接执行的 Python、JavaScript 或 PHP。选择前在其文档中核对语法、分享与导出要求。

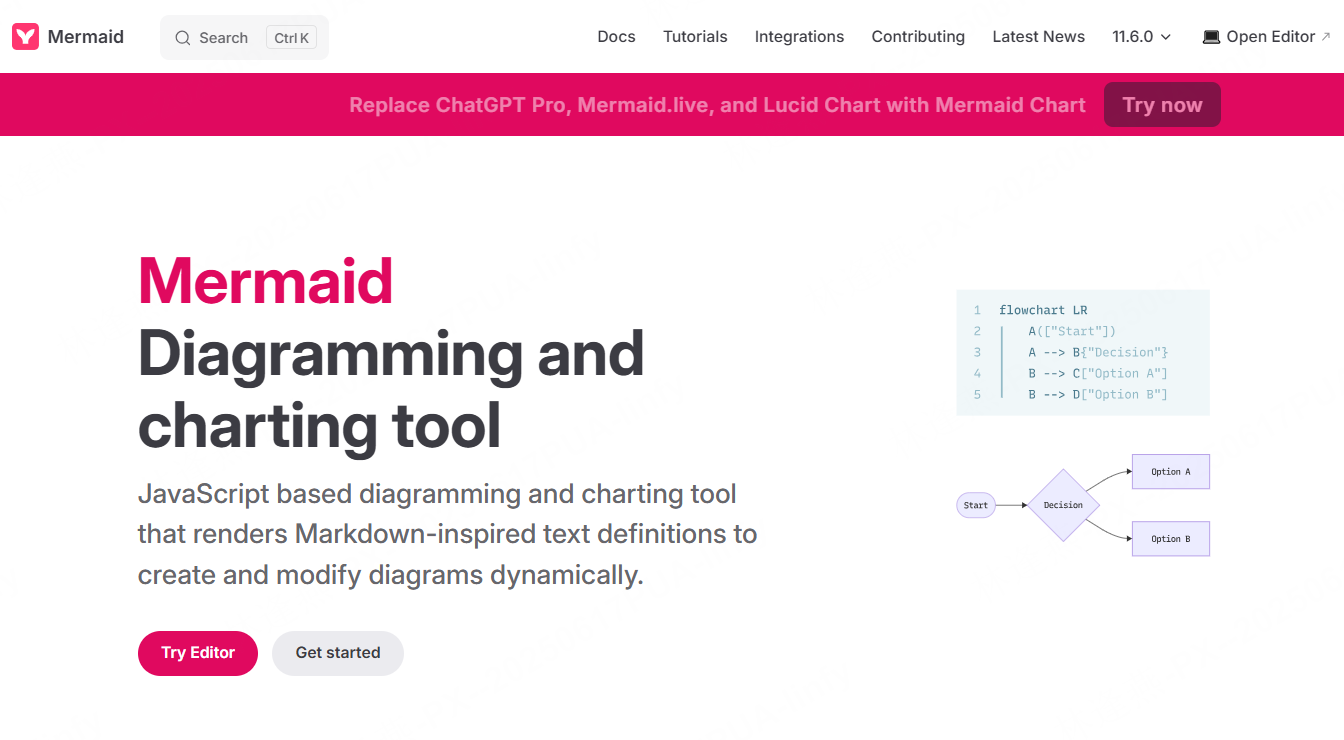

（3）Mermaid

轻量级Markdown流程图方案

Mermaid作为轻量级Markdown图表库，用简洁文本生成流程图等。易于编写和版本控制，被GitLab/Notion等工具集成。其优势提供免费、文本化易维护、与文档无缝结合。适合技术文档、README中的流程图需求。但它局限是生成效果较基础，编辑依赖原生平台功能。

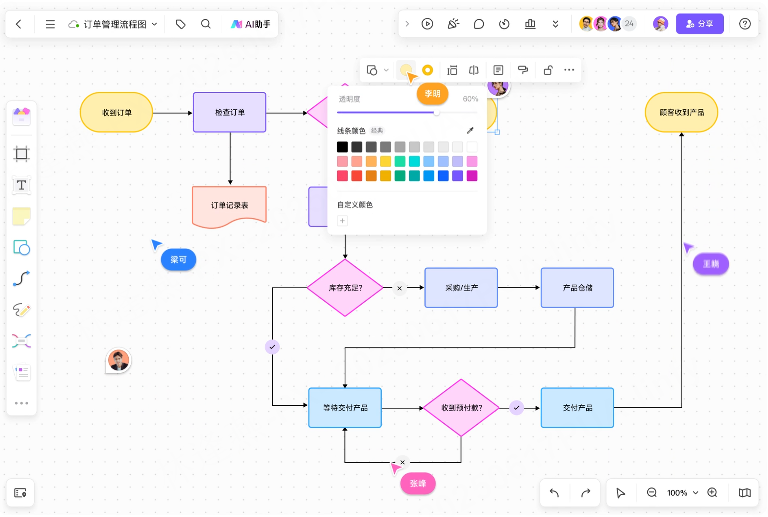

（4）Boardmix：流程图编辑与团队评审画布

在 Boardmix 中整理流程与评审意见

Boardmix 可把流程图、说明、思维导图和评审意见放到同一画布。需要用 Mermaid 维护结构时，按当前入口编辑或生成图表代码；需要业务讨论时，保留需求原文、待确认条件和负责人。图形与代码之间的转换仍需复核，不能据此承诺生成可直接运行的程序。

使用前核对当前账号可用的生成、编辑和导出范围。AI 输出适合作为待检查的初稿；涉及复杂分支、异步任务或外部接口时，仍须与研发确认。

3.  代码生成流程图上手指南

选定输入路径后，可按“准备输入、渲染、人工走查”三步完成。源码解析器接收其支持的程序语言；文本绘图工具接收专用图表语法；AI 入口则需要清楚的逻辑说明和约束。

步骤一：准备工具接受的输入

先限定一个函数或一段业务逻辑，记录输入、输出、主要分支与异常。若使用源码解析器，确认语言与语法版本；若使用 PlantUML、Mermaid 或 code2flow，则先将逻辑写成对应的图表描述。不要上传密钥、客户资料等敏感内容。

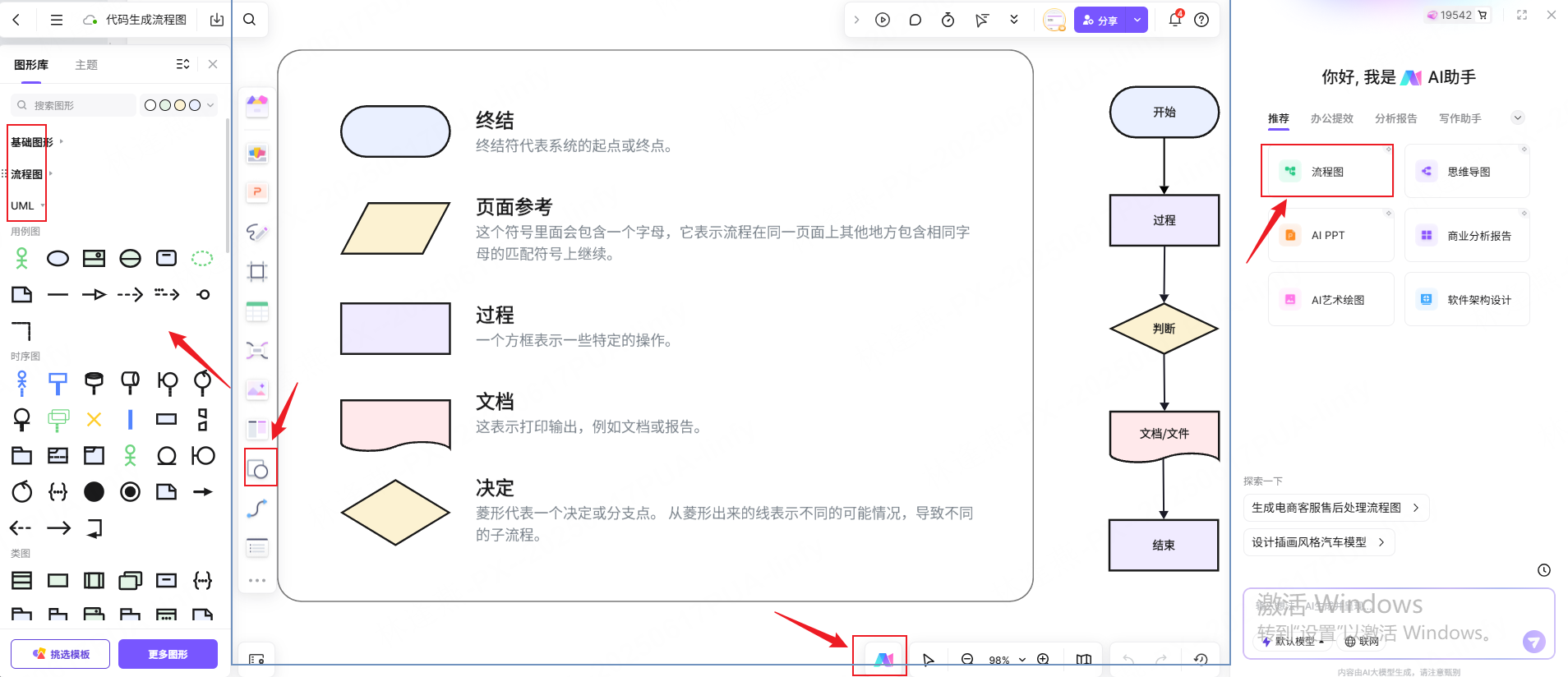

步骤二：自动生成流程图

渲染输入后，检查节点与连接是否符合原逻辑。文本渲染成功只说明语法可被处理，并不证明业务正确；若解析失败，先修正不支持的语法，再调整布局。

步骤三：人工优化调整

检查逻辑是否准确，修正可能的解析错误。调整布局、样式或添加注释，提升可读性和专业性。

协作走查时，让开发说明代码行为，测试补充边界与异常，业务负责人确认规则。若后续要由流程生成程序框架，应单独验证代码生成工具、依赖和测试，不能把普通图表导出当成可执行代码。

4.  代码生成流程图的应用场景

代码生成流程图的价值在多种场景中迸发，它大幅降低技术理解与协作的门槛。从破解遗留系统到教学演示、从代码审查到跨团队沟通，自动化流程图正成为开发者提效的标配工具。

• 理解与文档化遗留代码：快速生成流程图厘清复杂逻辑，将晦涩代码转化为直观文档。
• 技术教学与知识分享： 讲师利用代码流程图生成器将示例代码可视化，学员更容易理解算法和程序流。学员也可通过生成图检验理解。
• 代码审查的辅助： 在Review前或Review中，生成关键模块的流程图，有助于更清晰地讨论逻辑和潜在问题，提升审查效率与准确性。
• 设计验证与沟通： 在编码前，利用工具生成流程图进行可视化验证，提前暴露漏洞，产品/测试人员无缝参与技术讨论。
• 面试与算法题解答： 面试者可以通过代码生成流程图工具清晰展示解题思路；面试官可用其快速理解候选人的代码逻辑。
• 开发交接：在设计阶段用图说明条件、循环和异常，再由开发人员实现并测试；图与实现变更时同步维护说明。

总结

代码流程图应能帮助读者解释逻辑，而不是代替代码本身。保留程序或图表源文件，记录渲染环境，用正常、边界和异常样本沿图走查；在 Boardmix 等协作画布中集中讨论后，再把确认结果回写技术文档与版本库。
