7款Mermaid编辑与协作工具怎么选？编辑、保存与协作对比

选Mermaid在线编辑器，先确定图要留在哪里、以后由谁修改。只想验证一段代码，可从Mermaid Live Editor开始；需要把图纳入代码评审，可放进GitLab；要随知识库文档一起维护，可考虑Notion；如果需要让产品、研发和业务人员围绕图讨论，则要看白板协作与图形调整能力。

下面比较Boardmix、Mermaid Live Editor、Mermaid Chart、GitLab、Notion、Diagrams.net和Creately。它们并非同一种工具：有专门的Mermaid编辑器，也有文档中的渲染入口、可接收Mermaid的绘图工具，以及适合不再维护源码的视觉协作替代方案。能显示图，不等于能保留源码；能拖动节点，也不等于会把变化准确写回Mermaid。

7款Mermaid编辑与协作工具的工作流边界对比

工具	优先适合的任务	需要注意的边界
Boardmix	将Mermaid图与需求、便签和讨论放在同一白板	代码渲染、AI提取代码和原生双向编辑是不同能力，不能混为一谈
Mermaid Live Editor	快速编写、预览和排查语法	本地浏览器历史不等于账号云备份
Mermaid Chart	集中保存图表并进行团队协作	套餐、共享权限与历史保留范围需按实际账号核对
GitLab	让架构图与代码变更一起评审	重点是仓库工作流，不是多人拖拽同一张图
Notion	在说明文档或知识库内维护图表	图的权限和版本管理依附页面，不等同专门制图系统
Diagrams.net	从Mermaid开始，再调整图形样式	重新生成时，样式与手动位置的保留规则不同
Creately	改用图形与模板开展可视化协作	不应仅凭一般绘图功能，将其视为已确认的Mermaid源码编辑器

1. Boardmix：代码图表与团队评审放在同一画布

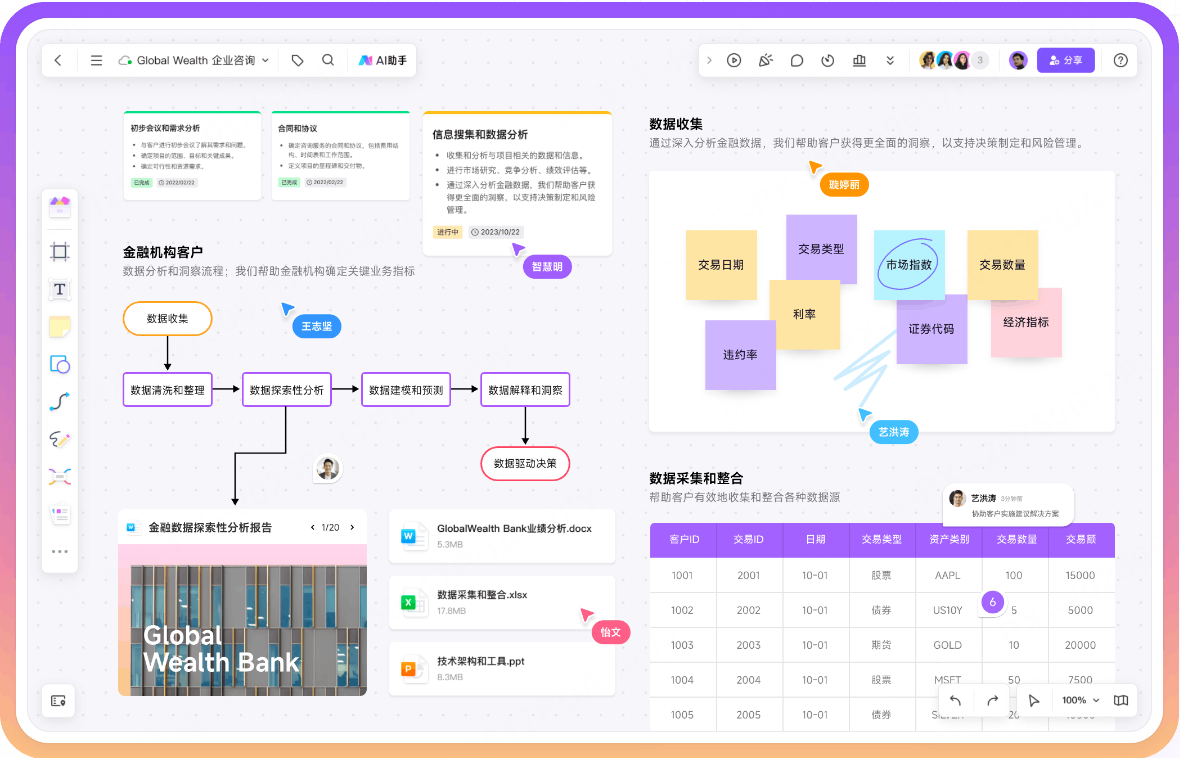

当图表只是讨论的一部分，Boardmix的Mermaid图表工作台适合把图、需求材料与待确认事项集中起来。其官方页面介绍了自然语言生成图表、代码渲染及在白板中协作的用途。对于跨职能团队，价值不只在“生成一张图”，还在于让不写代码的同事指出遗漏的条件和责任。

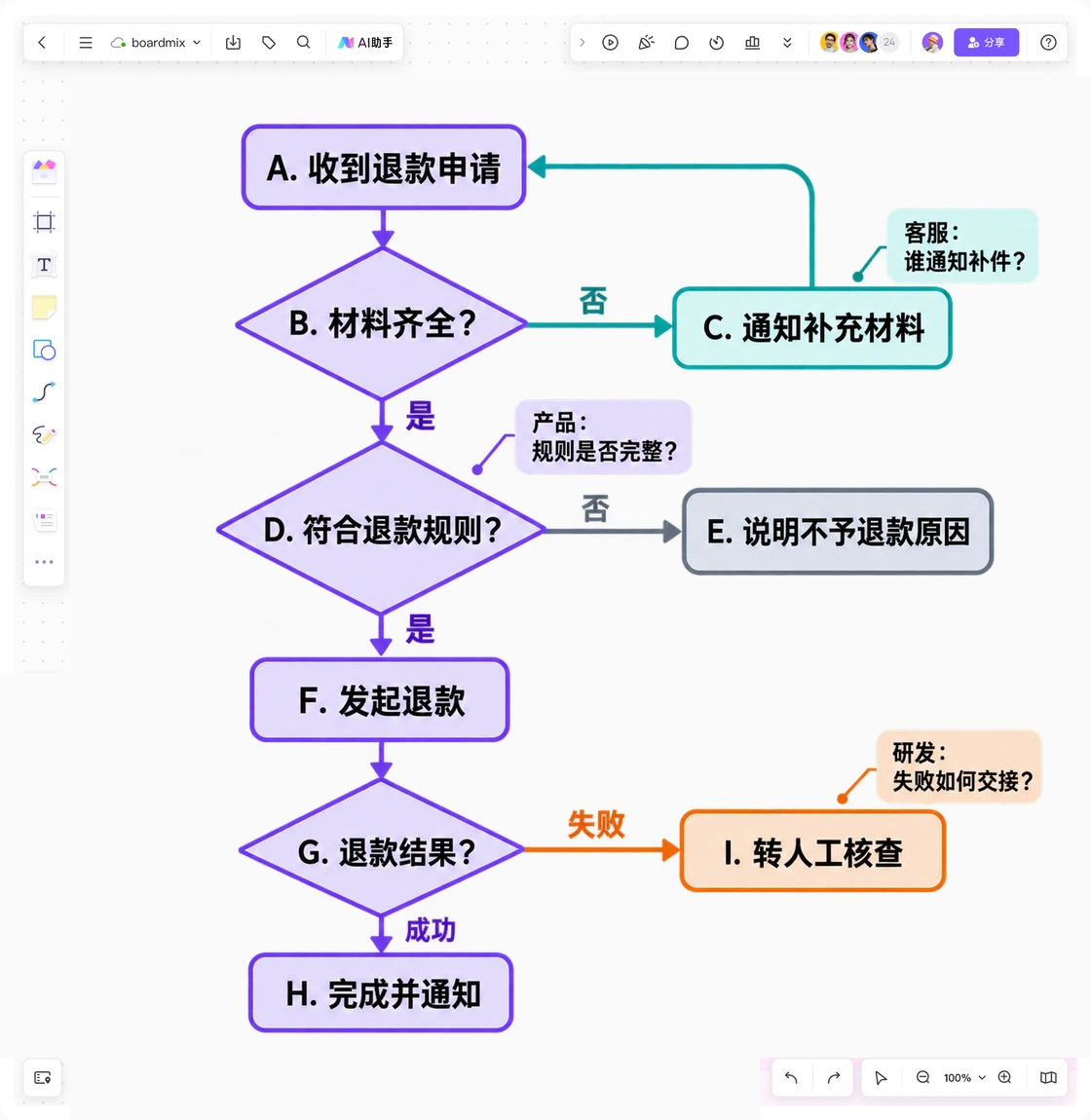

例如评审退款流程，研发关心成功与失败状态，客服关心补充材料由谁通知，产品关心哪些申请应进入人工核查。可以把流程图放在画布中间，旁边分别列出三类待确认问题，逐条与节点对应；不要把意见散落在不同聊天记录中。

使用时要分清三个动作：修改Mermaid源码后重新渲染；对生成的图进行视觉调整；让AI根据画面提取或修改代码。第三个动作需要复核，不应视为必然无损的双向同步。若源代码还要进入代码仓库，保留一份已确认的源码，并在交付前逐条核对分支与节点。

Boardmix还可以在白板中整理便签、文本与其他图形，适合需求梳理和方案评审。仅需要本地编写一小段Mermaid代码、并不需要协作画布时，轻量编辑器通常更直接。导出格式、权限和AI用量应按当前产品入口及账号确认，不把“可创建图表”当作所有能力都无限免费。

2. Mermaid Live Editor：适合即时预览与语法排错

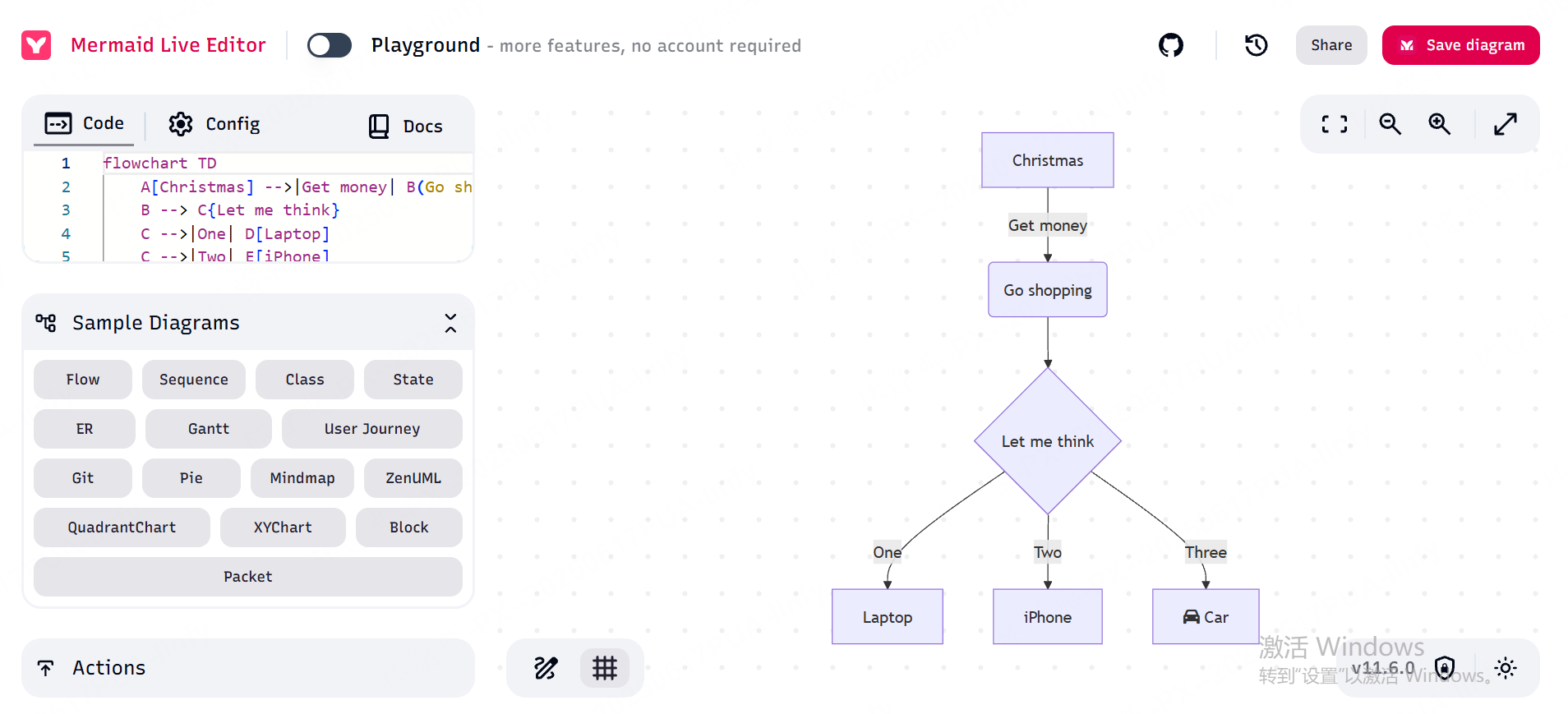

Mermaid Live Editor提供代码输入与图表预览，适合验证语法片段、制作技术说明中的小图。可以先在这里确认代码能否解析，再放进真正需要交付的文档或平台；它不能替代目标平台的最终检查。

根据Mermaid官方使用指南，编辑历史会保存在浏览器存储中，也提供导出方式。本地历史便于找回近期修改，但清除浏览器数据或换设备后，未必还能取到同一份记录；重要源码仍应另存文件或纳入团队仓库。

用下面这段退款流程核对编辑器，比只看一个简单直线图更能发现问题：

flowchart TD
    A[收到退款申请] --> B{材料齐全?}
    B -- 否 --> C[通知补充材料]
    C --> A
    B -- 是 --> D{符合退款规则?}
    D -- 否 --> E[说明不予退款原因]
    D -- 是 --> F[发起退款]
    F --> G{退款结果?}
    G -- 成功 --> H[记录完成并通知申请人]
    G -- 失败 --> I[转人工核查]

预期应能看出材料不全的回流、规则不符的结束，以及退款执行失败的人工分支。图能渲染只证明语法可解析；还需要业务负责人确认这些分支符合实际规则。若缺了失败分支，即使图很漂亮，也不能算流程完整。

3. Mermaid Chart：适合集中保存与团队维护

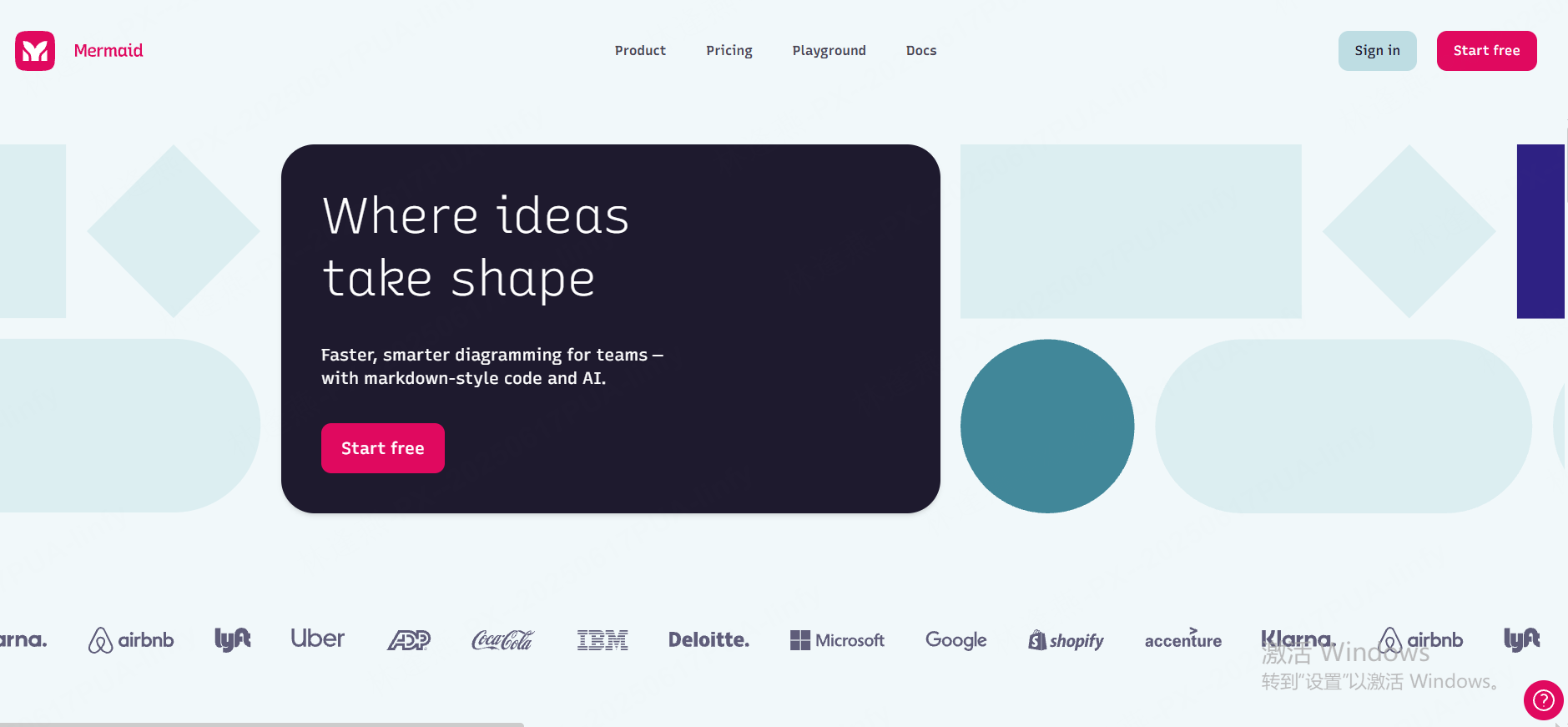

Mermaid Chart由Mermaid相关团队提供，官方指南介绍了AI制图、多用户编辑与存储等能力。相比临时打开一个代码预览器，它更适合把图表作为需要持续维护的团队资产。

选择时重点看三件事：新同事能否找到正式版本，哪些成员可以修改源图，发给外部人员的链接拥有什么权限。以退款流程为例，客服提出修改意见与直接改变退款规则是两种权限，不应为了方便讨论而默认所有人都可以改正式图。

可以先用一张工作图走完保存、分享、修改、导出四个动作，再核对当前套餐允许的图表数量、协作成员范围与版本历史。把团队每周需要维护的图、参与者和外部评审者列出来，才能判断试用方案是否足够，以及后续成本是否可以接受。

4. GitLab：适合把图与代码放进同一次变更评审

GitLab在Markdown中支持Mermaid代码块，适合把架构图、接口交互或流程说明放入仓库文档。它的优势在于代码与说明可以一同提交、一同评审，后续也能沿提交记录查找图为什么改变。

对于上面的退款流程，可以在修改业务实现时同步修改文档中的Mermaid源码。评审者应同时检查代码变更与图的条件是否一致，而不是等到上线后再补一张已经落后的图。

GitLab官方文档说明了Mermaid代码块写法及所支持的版本。部署版本与渲染环境可能不同；遇到新语法无法渲染，先核对目标实例文档和版本，再决定采用兼容写法或附图片。交付检查应在实际使用的GitLab页面完成，不能只看外部编辑器的预览结果。

它更适合熟悉Git流程的团队。若参会人需要直接拖动节点、边讨论边整理材料，仓库评审并不是最轻便的唯一入口，可以保留源码在仓库，同时在白板中讨论业务含义。

5. Notion Mermaid Blocks：适合嵌入知识库与说明文档

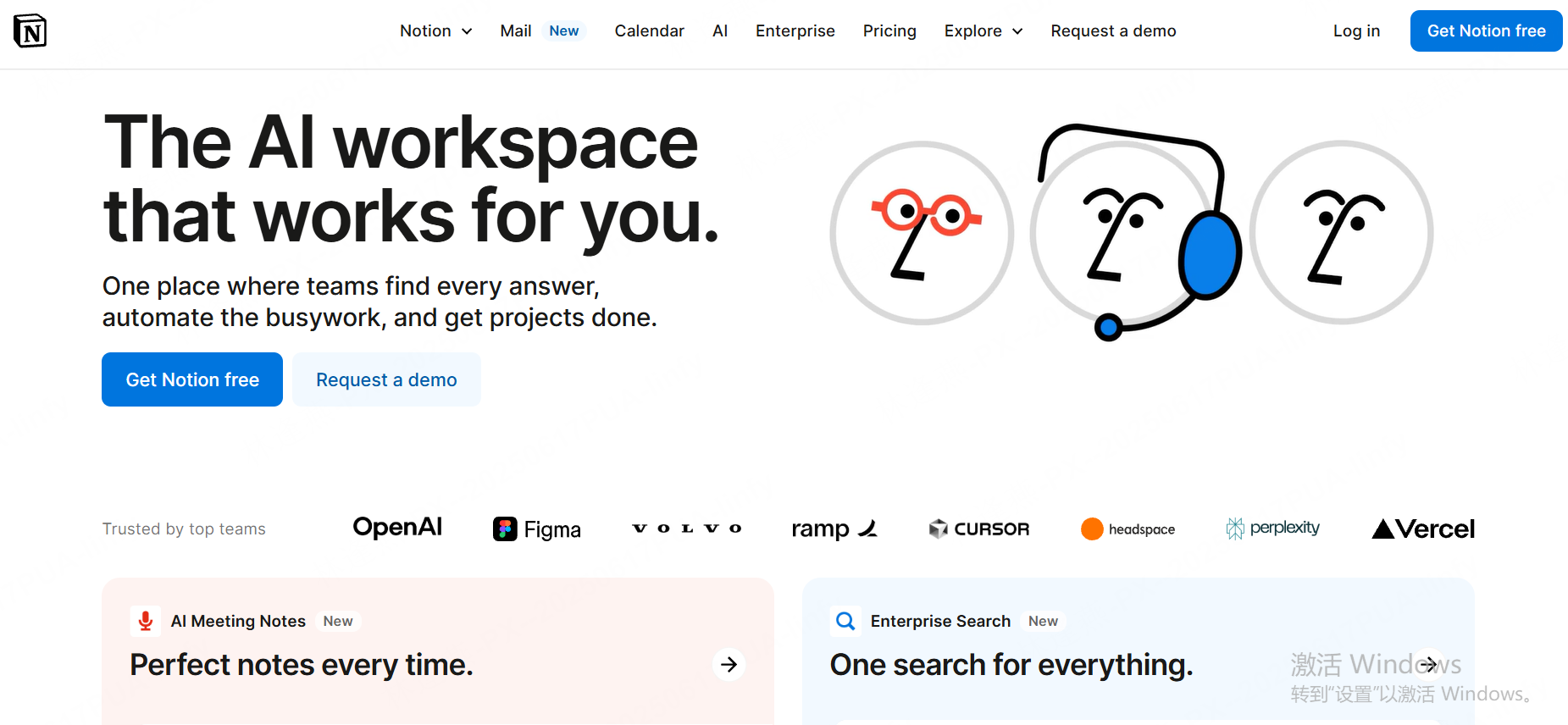

Notion的Mermaid代码块让图表跟随说明文档保存。其官方更新说明记录了用于创建Mermaid格式代码块的 /mermaid 入口；当前开发者文档也说明了Mermaid图表格式。

在退款知识库中，可把图放在“客服处理规则”段落后，下面写清需要补哪些材料、失败时联系哪个岗位。图与解释放在同一页，比发给同事一张脱离上下文的图片更便于理解。

但页面协作、版本历史与图表编辑是不同层次：共享文档不等于多人可视化编辑图的所有节点，页面历史范围也不能脱离套餐给出固定承诺。发布前应在最终页面查看长节点、中文换行和分支标签；无法正常显示时，可以保留源码并附经过核对的静态图，但需安排二者同步更新。

6. Diagrams.net：适合在Mermaid基础上继续调整图形

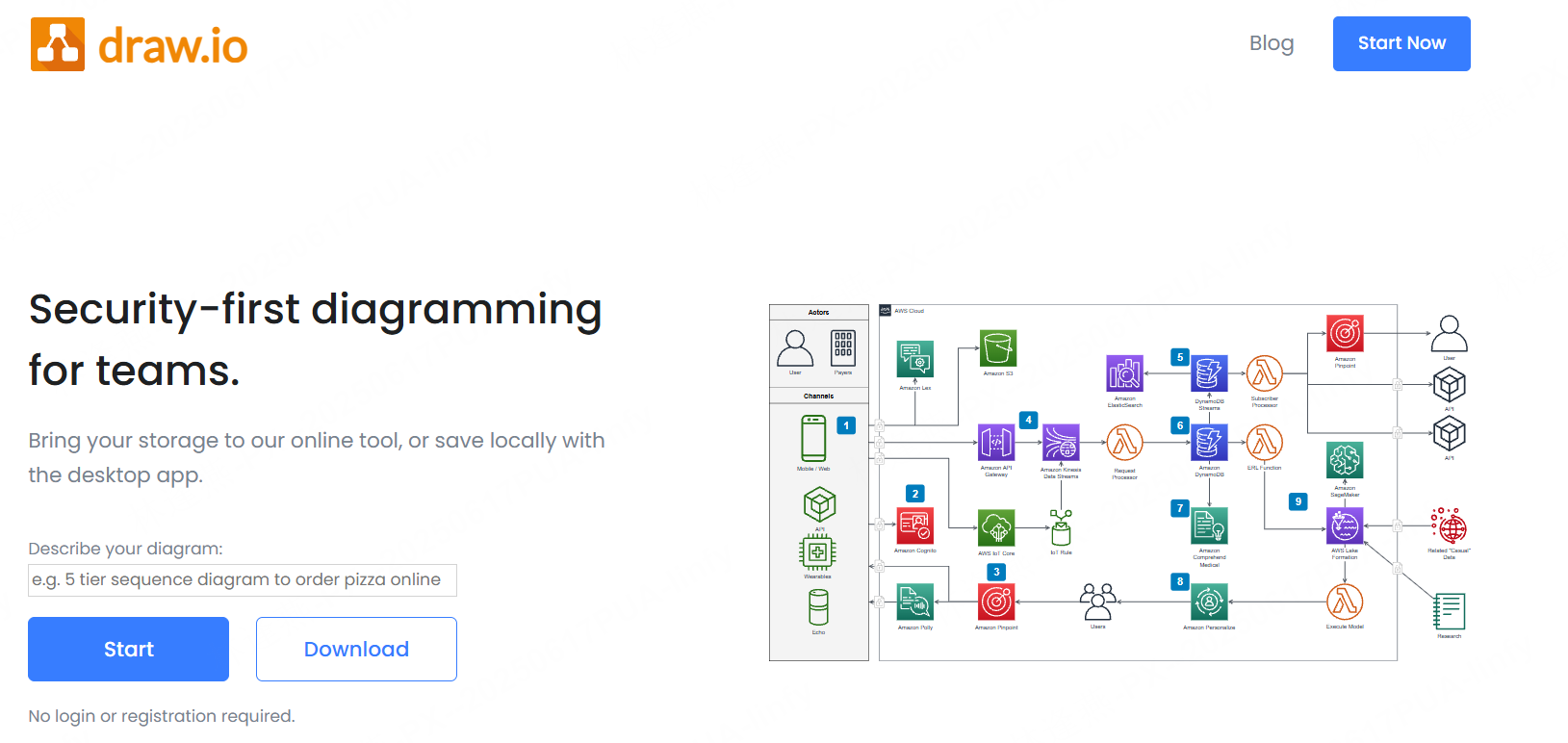

Diagrams.net（draw.io）适合需要手动调整图形样式的人。其当前Mermaid官方操作文档说明，可通过插入入口输入源码，并选择生成图形或图像；这两种结果的后续编辑方式不同。

选择图形模式时，Mermaid源码可以保留在容器中，之后重新编辑和生成。样式与标签可以保留，但手动修改的位置、尺寸和连线路径可能在重新生成时被重新布局。若解除特定容器分组，源码保留方式也会变化。因此，“可编辑”不能简单理解为所有手动调整都会永久与源码同步。

适合的做法是先确认业务关系，再调整视觉样式。对退款流程而言，先核对三种结束状态，再处理对齐和颜色；不要在业务尚未定稿时花很多时间逐个移动节点，随后又因源码变化全部重新排列。

7. Creately：需要视觉协作时的替代选择

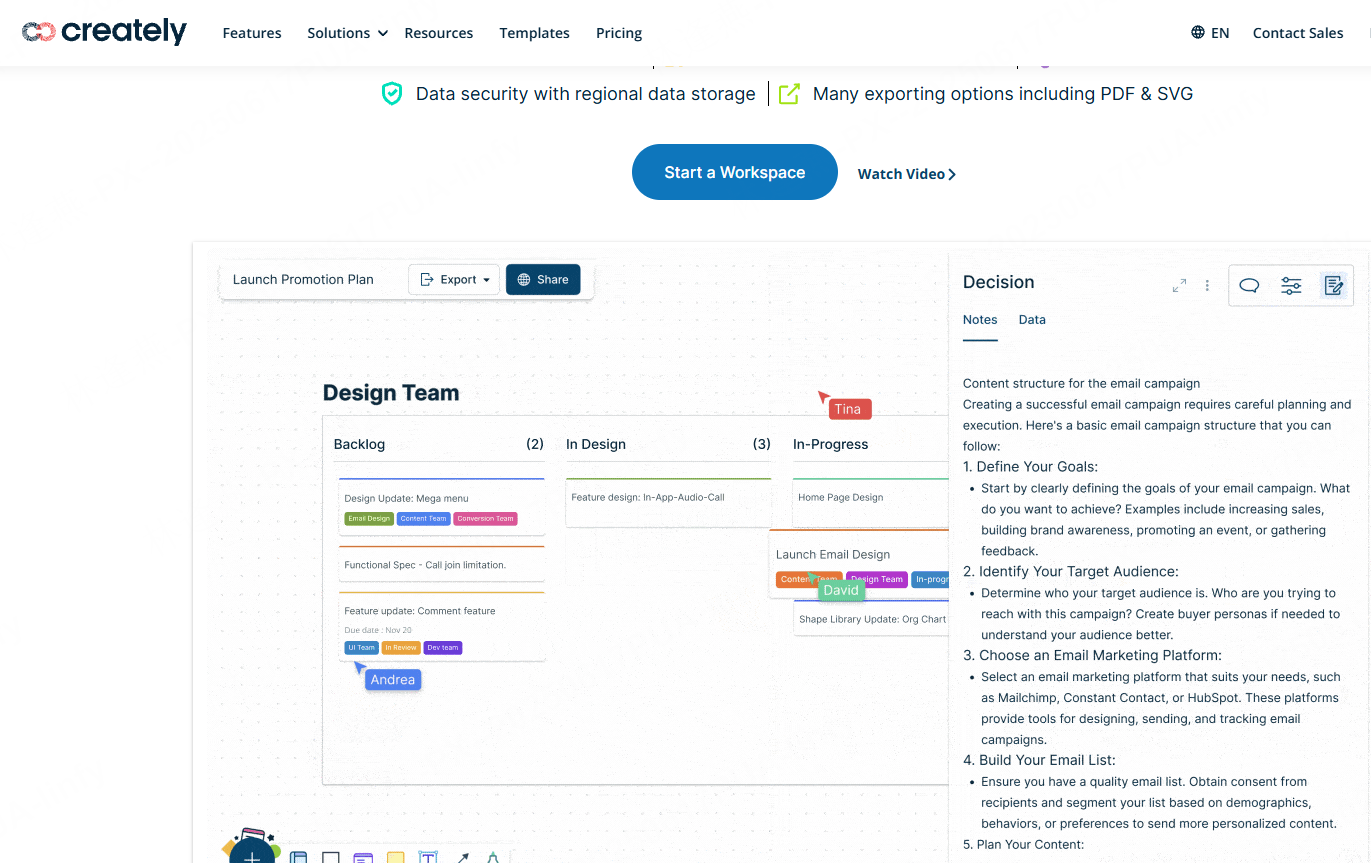

Creately提供图形、模板和团队协作类工作方式，适合已经决定以可视化画布维护流程的团队。它可以作为制图工作流的比较对象，但一般流程图功能不等于已确认支持Mermaid源码输入、导出或双向同步。

如果交付要求是“保留一份可回到代码仓库维护的Mermaid文件”，优先选择已经核实能保留源码的方案。若团队只需要一张持续讨论的流程图，则可比较图形编辑、权限与协作是否顺手，而不必执着于把所有工具都称作Mermaid编辑器。

试用前，先在Creately官网核对所选产品的导入格式、外部连接和分享权限。如果需要从现有源码迁移，还应先用一张含条件分支的图确认迁移方式与后续维护成本，再决定是否改变工作流。

最后，用同一张退款图完成一次小范围走查：修改一个条件；保存后重新打开；让另一位成员查看；复制源码到实际交付位置；确认导出图与源码一致。哪个环节不能满足要求，就意味着该工具不适合这条工作流。需要继续学习语法，可阅读Mermaid流程图绘制方法；需要团队共同确认业务逻辑，则把源码、图与待决策问题放在一起维护。
