接口超时重试的时序图怎么画？Mermaid代码、回调与失败终点

接口超时后的时序图，要先画出“调用方不知道结果”，再画重试。超时只说明响应没有在约定时间内到达，不证明服务端没有执行。若把“超时→重新创建任务”直接连起来，图可能很顺，系统却会重复处理同一请求。

以下用异步导出任务说明提交重试、状态查询和完成回调的区别。代码可放进支持Mermaid时序图的编辑器渲染，再通过 Boardmix 的 Mermaid 图表画布把图、接口约定与评审问题放在一起。画图用于讨论设计；业务接口的幂等、权限和异常行为，仍需实现与测试。

把“请求超时”和“任务失败”画成不同状态

调用方向导出服务提交一项任务，服务端可能尚未收到请求，也可能已经建立任务，只是响应在路上丢失或迟到。两种情况在调用方看来都可能表现为超时，但下一步处理不能依靠猜测。

在本例中，调用方为同一业务请求保留requestId=R-17。服务端根据双方约定的幂等规则识别它，并返回对应的taskId。同一请求重试时沿用R-17；只有确认是新的业务请求，才使用新的请求标识。不能每次网络重试都换一个ID，否则服务端无法把它们识别为同一件事。

超时、任务状态与回调处理边界

调用方已知情况	图上该表达什么	不能直接推断什么
提交超时，没有taskId	提交结果未知；按接口支持的幂等重试或查询机制核对。	任务不存在、服务端没有执行。
已取得taskId，状态为处理中	查询已有任务，等待终态并控制查询频率。	需要再创建一个导出任务。
收到明确的失败终态	记录业务失败原因，按业务规则决定是否发起新请求。	对所有失败都可以原样重试。
重试预算用完，结果仍未知	停止本轮自动重试，保存标识进入待核对。	任务已经失败，可以删除记录。

在画图前，确认接口确实支持怎样的幂等机制：标识在哪个范围内唯一、同一标识的参数必须怎样匹配、保留多久、并发请求怎样处理。只有写了requestId字段，并不自动获得幂等保障。带副作用的调用需要这种约定，AWS关于超时、重试与退避的说明也强调了超时后副作用可能已经发生的风险。

先画提交已执行、响应未到达这一条路径

下面的代码专门展开容易误判的情况：导出服务已经建立T-92，但调用方没收到响应。为便于读图，本例约定最多追加两次提交重试；这个次数不是生产环境推荐值，真实上限、总时间预算、退避与抖动应结合接口约定和系统负载确定。

sequenceDiagram
    participant C as 调用方
    participant S as 导出服务
    C->>S: 创建导出，requestId=R-17
    S->>S: 建立幂等记录与任务T-92
    Note over C,S: 提交响应未按时到达，调用方不知道任务是否已建立
    loop 未取得taskId且最多再试2次
        C->>C: 按约定退避等待
        C->>S: 用同一requestId重试提交
        S->>S: 查找既有任务，不重复创建
        alt 收到有效响应
            S-->>C: 返回taskId=T-92
        else 本次仍超时
            Note over C: 结果仍未知，保留requestId
        end
    end
    alt 已取得taskId
        C->>S: 查询任务T-92的状态
        S-->>C: 返回当前任务状态
        alt 已成功
            C->>C: 记录结果并结束本轮
        else 已失败
            C->>C: 记录业务失败原因
        else 尚在处理
            C->>C: 进入有时限的状态跟踪
        end
    else 仍未取得taskId
        C->>C: 转待核对，按requestId追查
    end

loop标签同时写退出条件和次数边界：一旦拿到taskId，就不再提交创建请求。后续查询T-92是另一种动作，不占用“创建重试”来反复生成任务。若仍无法确认，图的终点是待核对，不是一个假的“失败”节点。

这个图表达的是交互约定，不会自动执行循环。实际代码还要落实超时范围、重试计数和总时限，并防止应用、网关和SDK各自叠加重试。接口明确拒绝的参数错误，也不能因为画了一个循环，就被当作暂时故障无限重发。

回调单独画，避免把一次成功通知处理两遍

异步任务的终态可能由查询得知，也可能通过回调送达。这两条路径不是先后必然发生：查询已经确认完成后，回调仍可能到达；回调也可能因为确认响应没有送达而重复发送。因此，回调图要交代事件标识、任务归属和状态更新规则。

sequenceDiagram
    participant S as 导出服务
    participant C as 调用方回调入口
    S-)C: 任务T-92终态事件，eventId=EV-9
    C->>C: 校验来源、任务归属与事件标识
    alt 合法的新事件且状态可更新
        C->>C: 去重记录与状态更新一致提交
        C-->>S: 确认已接收
    else 合法重复事件或终态已按相同结果处理
        C-->>S: 按约定确认，不重复通知用户
    else 来源无效或状态冲突
        C->>C: 拒绝或进入异常核对
        C-->>S: 按接口约定返回结果
    end

如果EV-9已经处理过，重复到达时不应再次生成用户通知、再次写入一份导出结果。还有一种合法情况：查询先把T-92置为成功，之后首次收到同样成功结果的EV-9。此时事件虽是新的，任务的完成动作却已处理；记录事件并按约定确认，不重复通知，也不把它误判为状态冲突。只有回调结果与已确认终态不相容时，才进入冲突核对。两个入口使用一致的状态规则，具体去重与状态更新如何一致完成，需要研发在实现层明确。

来源校验失败和合法重复不是一回事。前者不能被当作可信任务结果，后者通常要按约定确认已接收，以免对方继续重投。图中保留这两个分支，接口文档再说明签名、事件保留时间、应答码和异常处理。

Mermaid能渲染之后，还要检查这些语义错误

• 把超时画成服务端返回的“超时消息”。调用方本地计时到期与服务端明确返回错误不是同一事件。本例用跨参与者注释说明响应未到达，避免伪造一条实际不存在的回复。
• 重试循环没有停止条件。除了次数，还应说明取得结果后退出，以及总时间预算耗尽后去哪里。不要只有一个“重试”箭头永远回到创建节点。
• 取得taskId后仍重试创建。改为查询已有任务；查询也需要频率和终止约定，但不能悄悄变成新任务。
• 回调与查询各自认定一次完成。共同核对任务状态及事件标识，防止重复副作用和终态回退。
• 每个alt或loop没有对应的end。先按缩进配对，再检查消息语法；复杂图可以拆成提交、查询与回调几个局部图，保留相同参与者命名。

箭头、循环和分支的语法可对照Mermaid官方时序图文档。语法通过只代表图能生成，不证明幂等逻辑或系统行为正确。若需要先理解参与者、生命线和消息，可阅读UML时序图基础画法。

把图放进评审画布，逐条追问终点

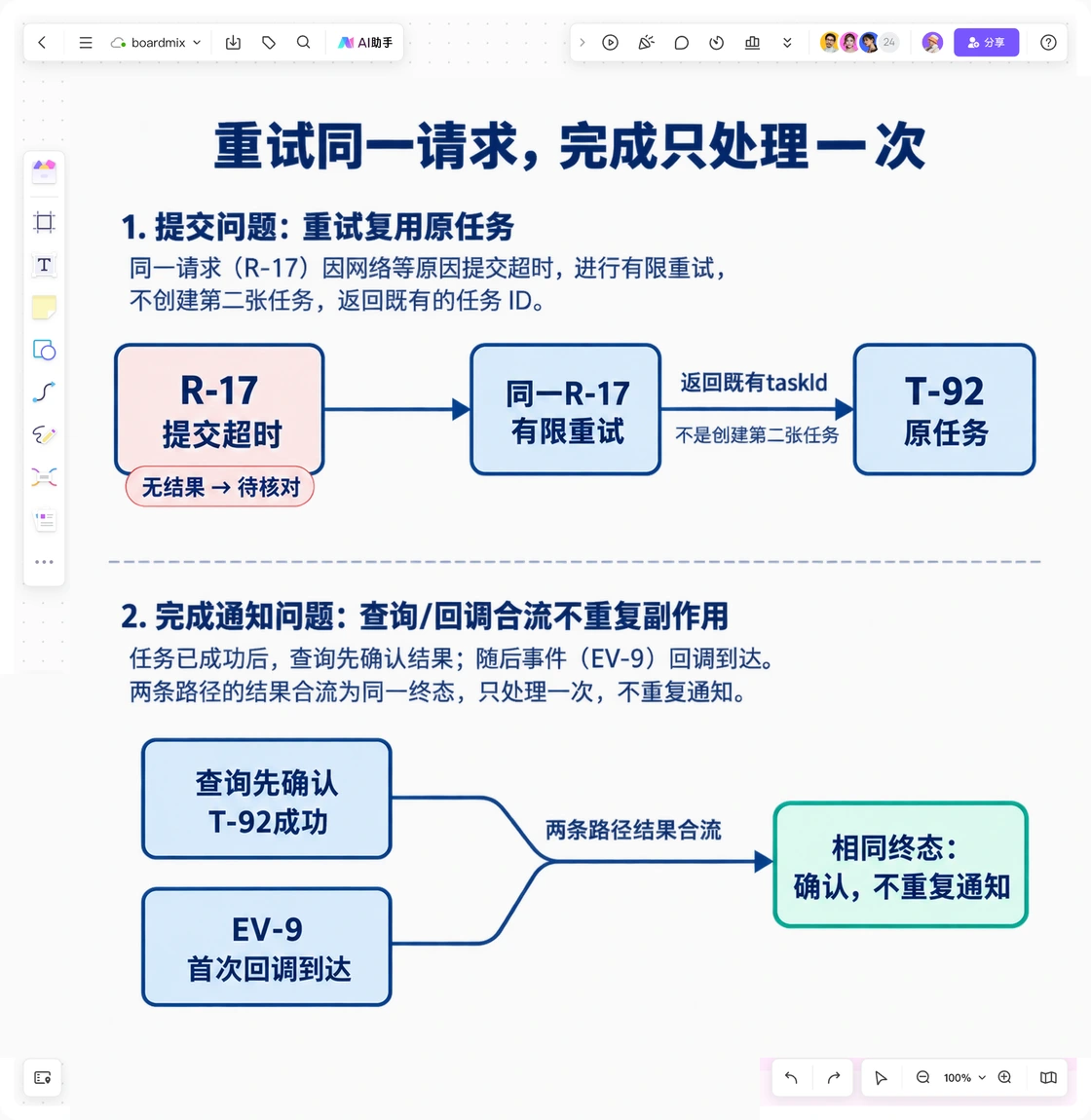

在Boardmix画布中，左侧放提交与重试图，右侧放回调图，底部写接口约定卡：requestId范围、参数一致性、幂等记录期限、重试预算、查询终止条件和异常负责人。讨论结论写回这些卡片及正式接口文档，避免只是给箭头换颜色。

让研发和测试沿四条路径走读：首次响应正常、任务已建但响应丢失、预算用尽仍未知、终态回调重复。每条都问“会不会重复创建或通知、当前知道什么、下一步由谁核对”。若图的最后一格只写“处理异常”，就继续拆到具体记录、动作与责任。

一张可靠的超时重试时序图，应把不确定性放在正确的位置：响应没到时保留未知，拿到任务编号后跟踪原任务，重复事件不重复产生结果，自动处理终止后仍能追查。它给实现和测试提供清楚边界，而不是用一条回环箭头承诺系统总会成功。
