韦恩图怎么画？集合、交集与并集的 5 步绘制方法

韦恩图用重叠的封闭图形表示集合关系。画图时先定义比较对象和总体范围，再把数据放进互斥区域：两个集合通常分为 A 独有、B 独有、两者共同和两者之外四区；三个集合要进一步区分三组“只属于两者”的区域与一组三者共同区域。下面用课程参与数据，从二集合画到三集合，并在 Boardmix 中完成标注与协作。

先理解韦恩图的 4 个基本概念

每个圆表示一个集合，圆与圆重叠的部分表示交集，所有圆覆盖的区域表示并集。在总体 U 内、所有圆之外的部分，是这些集合并集的补集；例如 A 的补集则还包含“只属于 B”的部分，不能把所有补集都理解为圆外。用符号表示：

• A ∩ B：同时属于 A 和 B 的元素；
• A ∪ B：属于 A、B 中至少一个集合的元素；
• A ∖ B：属于 A 但不属于 B 的元素；
• U ∖ (A ∪ B)：在研究总体 U 中，既不属于 A 也不属于 B 的元素。

这些符号可以结合 OpenStax 的二集合运算说明阅读。若只想突出已存在的包含或不相交关系，可使用简化的集合关系图；四个及更多集合的完整区域很难仅靠普通圆清楚表达，实际汇报通常更适合分区表或矩阵。

画图前先整理一份可核对的数据表

示例问题是：“40 名学员中，参加阅读课程 A 或运动课程 B 的情况如何？”先定义总体 U 包含这 40 名学员，记作 n(U)=40，再按元素归类：

先做加法核对：11+9+7+13=40。并集人数为 11+9+7=27，交集人数为 7。数据表是图的依据，不能为了让两个圆大小相近而调整数字；如果一名学员的归属不确定，先放进“待核对”表，不要直接塞进某个区域。

第一步：确定集合名称和比较问题

把 A、B 替换成读者能看懂的短名称，例如“阅读课程”和“运动课程”，再在图题中注明样本范围与日期。集合名太长时，图中使用短名，图注补充完整定义。不要只写“用户 A”“用户 B”，否则读者看不出比较的对象。

第二步：绘制二集合的重叠区域

先画两个大小相近、部分重叠的圆。本例不按面积编码人数，圆和交集大小只用于容纳标签；如果要比较各区域人数，旁边补一张条形图会更容易读数。设置半透明填充，让交集区域可见，并为四个区域预留文字安全区。图中保留圆的边界，元素多时只放数量，详细名单留在旁边的表格。

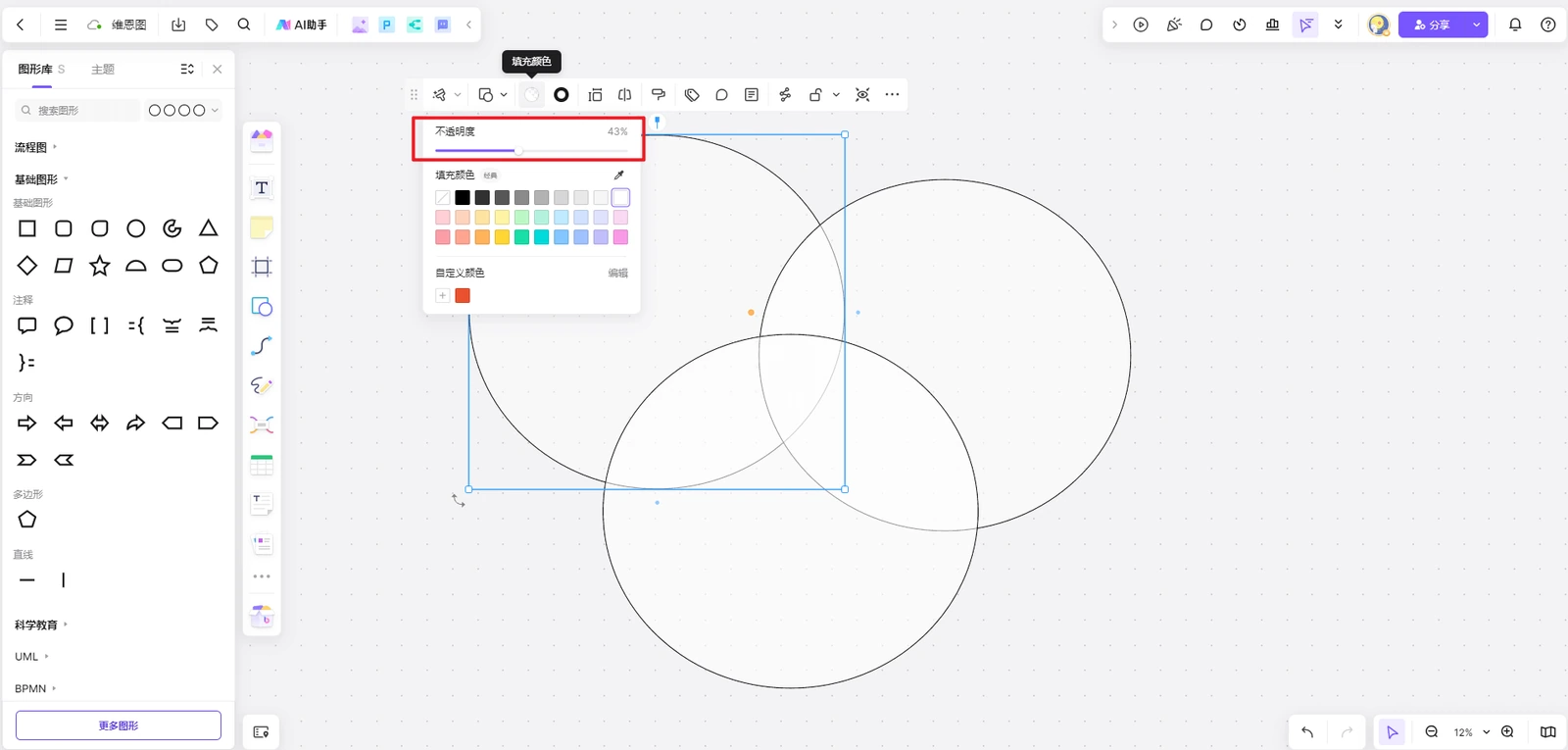

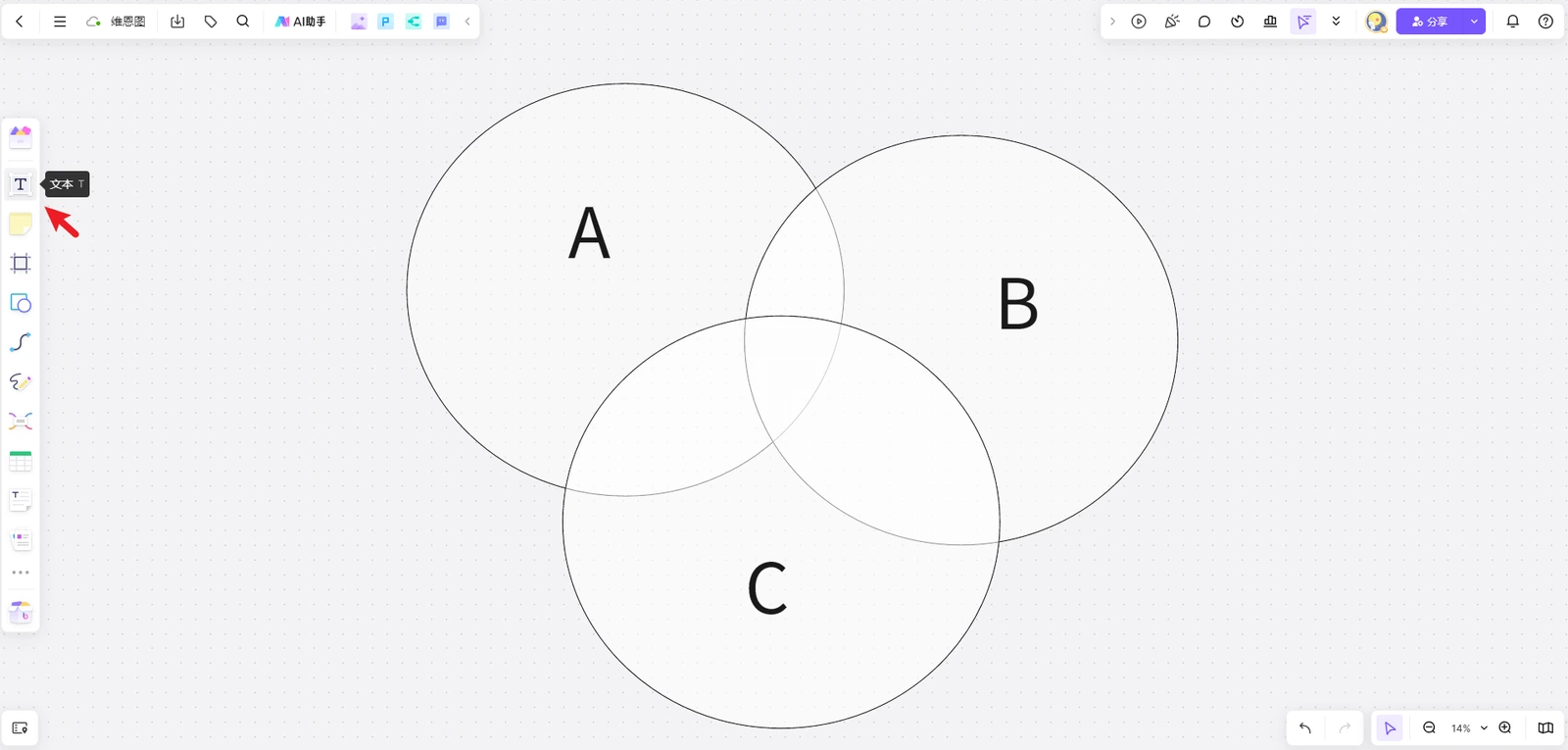

在 Boardmix 工作台登录并新建白板，使用图形工具中的基础圆形，在画布上拖出两个圆并调整到部分重叠。选中圆形后设置填充色和不透明度，让交叠部分仍能看清；保留边框，再用文本工具添加“阅读课程 A”“运动课程 B”。最后在外层放一个矩形边界，并注明“总体 U：40 名学员，n(U)=40”。

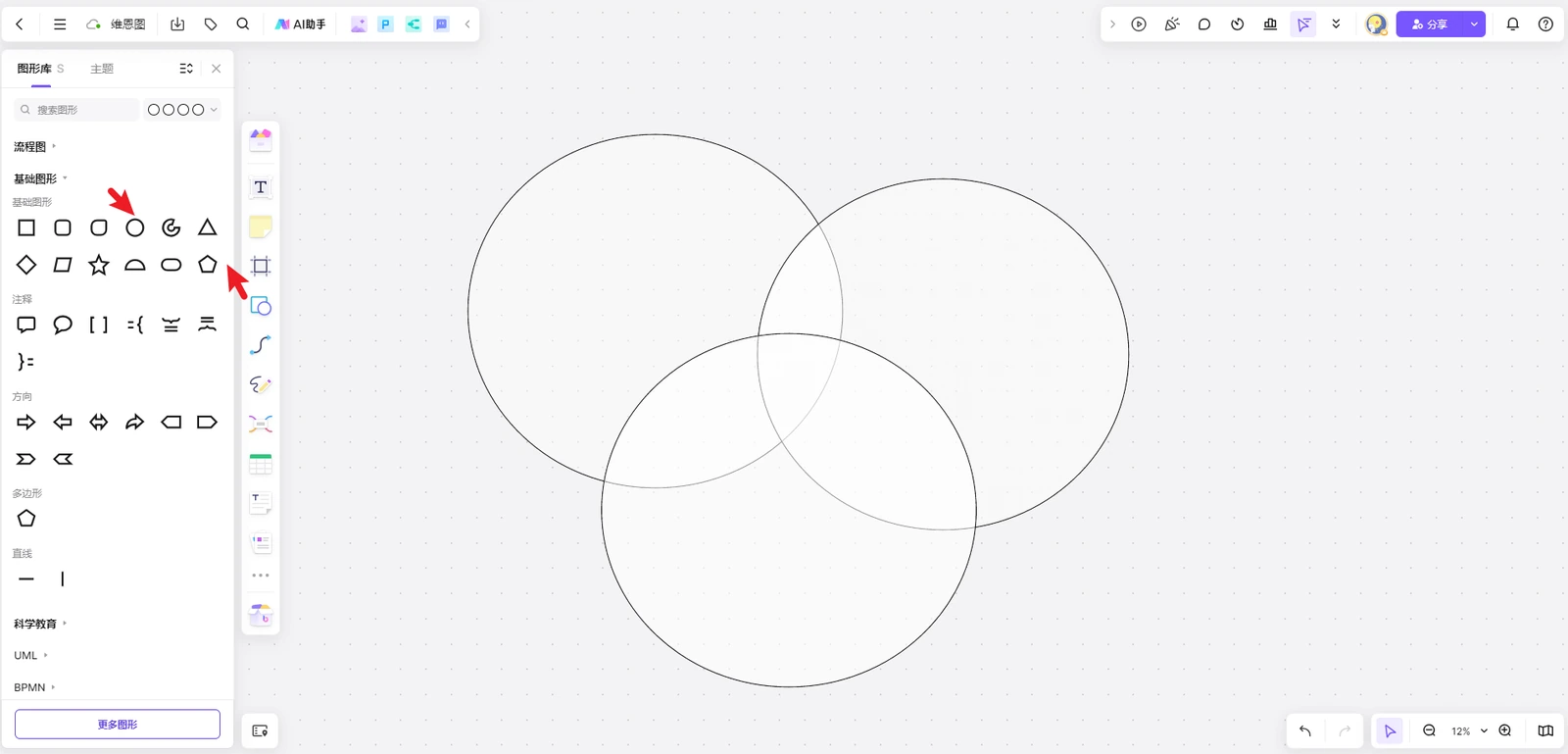

下面的三圆操作图展示相同的图形入口与透明度设置；绘制本例的二集合时，只需保留两个圆。

第三步：把元素或数量放进正确区域

本例集合的元素是学员，因此教学时可以写匿名学员编号，例如 U01、U02，而不能把“阅读书单”“跑步训练”这种活动内容混进人员集合。用于汇报时，图中优先写 11 人、9 人、7 人和圆外的 13 人，明细表保留在旁边。每个编号只能归入一个互斥区域，标签放在区域内部。

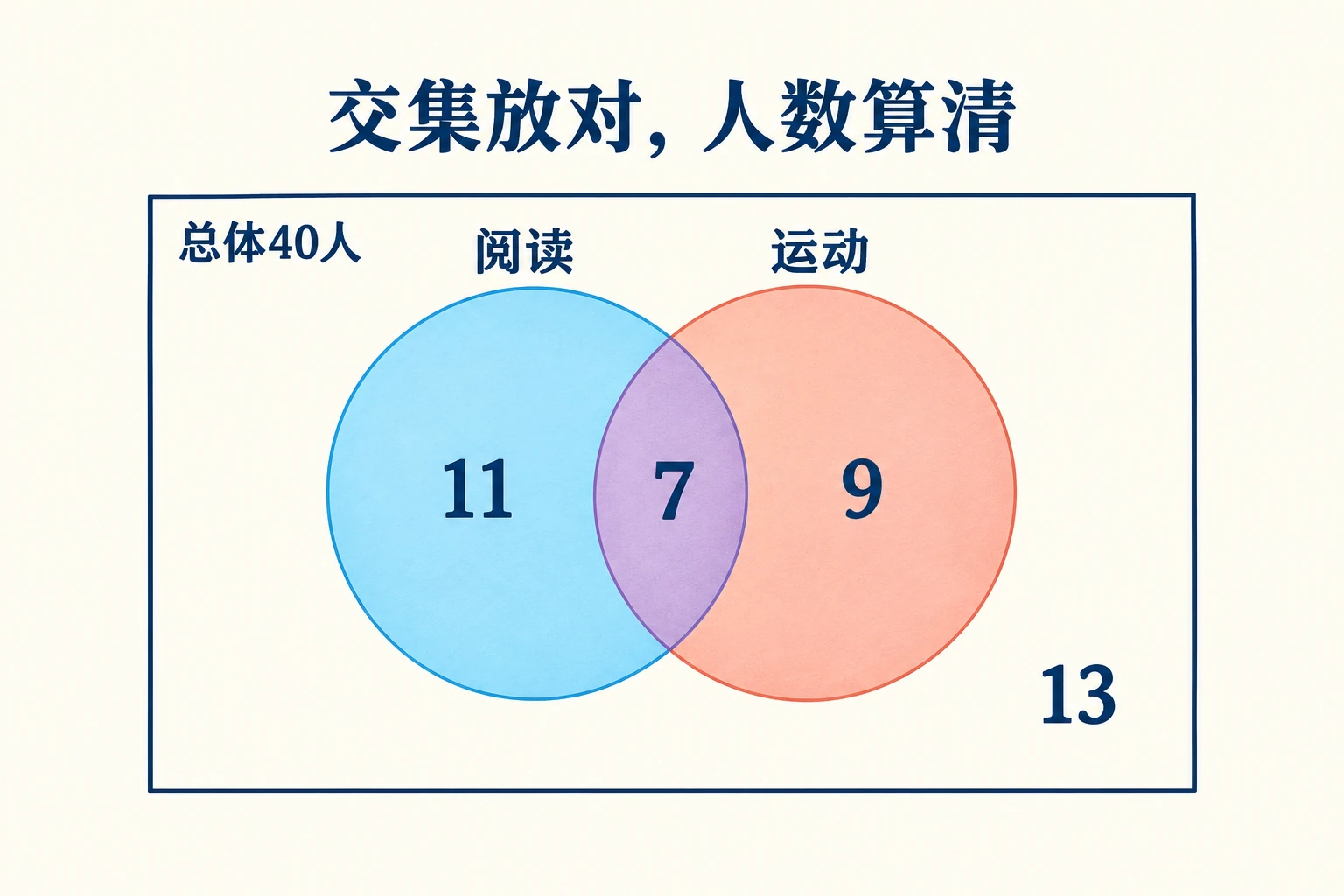

本例中，“同时参加两门课程”的 7 人必须放在重叠区；只参加阅读课程的 11 人放在 A 圆的非重叠区域；13 名两门都未参加的学员放在两个圆之外但仍在总体 U 的范围内。圆外没有总体边界时，读者会误以为这些元素不属于研究对象，因此可以在外层加一个淡色矩形表示总体范围。

第四步：检查交集、并集和补集口径

检查顺序建议固定下来：先核对交集，再核对并集，最后核对圆外的补集。对于二集合，四个区域的数量相加应等于总体；对于只看比例的图，分母必须写在图注或标题中。不要把“未填写”直接算成“都不属于”，缺失数据应单独标记。

如果要突出交集，可以只加深交集颜色或加粗标签，不要把整张图全部涂成高饱和颜色。颜色只用于区分区域，结论应由文字和数字承担，避免读者依赖颜色才能理解。

第五步：三集合如何画得清楚

三个集合的完整韦恩图有 8 个互斥区域，其中包含三者都不属于的圆外区域。沿用 40 名学员，增加艺术课程 C，下面是一组独立的三集合练习数据，不能与前面的二集合人数混用：

合计为 8+6+5+3+2+4+1+11=40。其中“只参加 A、B”的 3 人不含三者都参加的 1 人，所以完整交集 n(A∩B)=3+1=4，并集人数为 40−11=29。这是三集合最容易重复计数的地方。绘制时先放三个圆，再定位最小的三重交集，之后补三组两两交集，最后放各自独有区域。标签太多时，图中写数量，详细元素放表格；不要把三重交集文字压在线条交汇处。三圆布局不一定适合所有数据，若交集很小或名称很长，宁可改成“集合分区表”。

标签、颜色和导出检查

旧模板可以作为排版起点，但替换集合名、数字和图例后必须重新做一次加法核对。导出图片或 PDF 前，确认中心交集、标题、图注和数据表没有被裁切；分享链接则要检查查看和编辑权限。

用 Boardmix 完成韦恩图协作

完成两个圆后，可以把“原始数据表、韦恩图、口径说明”放在同一画布的三个区域：先用表格保存四区人数，再把对应数字放到图中，成员对归属有疑问时在材料旁评论。由一人负责调整圆形与标签，改动后重新检查数字的位置，避免圆移动了而文本留在原地。

也可以先打开社区的韦恩图模板预览，查看布局后按页面入口使用。将集合名、交集标签和示例数字全部换成自己的材料，不能只改标题。本例如果改为三集合，先填中心的 1 人，再填三组只属于两者的人数，最后填单独区域和圆外人数。

通过分享入口邀请同事前，确认查看或编辑权限；用于报告时再导出图像或 PDF。Boardmix 官方帮助中心提供基本图形、文本、表格、邀请分享与导出说明。导出后核对 U 的边界及圆外人数有没有被裁掉：上面的二集合案例圆外为 13 人，三集合案例圆外为 11 人。保留总体边界，读者才能理解这些人仍属于研究范围。

韦恩图完成前检查清单

• 已定义总体范围 U、集合名称、样本日期和统计口径。
• 每个元素只进入一个互斥区域，待核对数据单独列出。
• 二集合四个区域或三集合八个区域的数量加总正确。
• 交集、并集和补集的文字含义与图中位置一致。
• 标签不压在线条上，手机缩小后仍能辨认。
• 颜色之外还有数字、文字或图例支持理解。
• 导出后标题、图注和边界没有被裁切。

FAQ：韦恩图怎么画的常见问题

两个集合没有交集怎么办？

若保留完整区域结构，可以在交集区标 0；若只展示当前实际关系，也可以把两个圆分开，并写明没有共同元素。符号上应写 A∩B=∅（交集为空集），或 n(A∩B)=0（交集人数为零），不要把集合直接等同于数字 0。

三个集合一定要把所有元素写在圆里吗？

不一定。元素较少时可写名称，元素较多时建议写数量并保留可追溯的明细表。只要图注说明数字的统计口径，读者仍能复核结论。

韦恩图和集合关系图有什么区别？

韦恩图强调所有可能的交集区域；欧拉图更关注实际存在的集合关系，可以省略空区域。若任务只需要表达“所有参加阅读课程的人也都参加运动课程”，嵌套圆可以突出包含关系；如果表达课程体系的目录层级，则应使用树状图。
