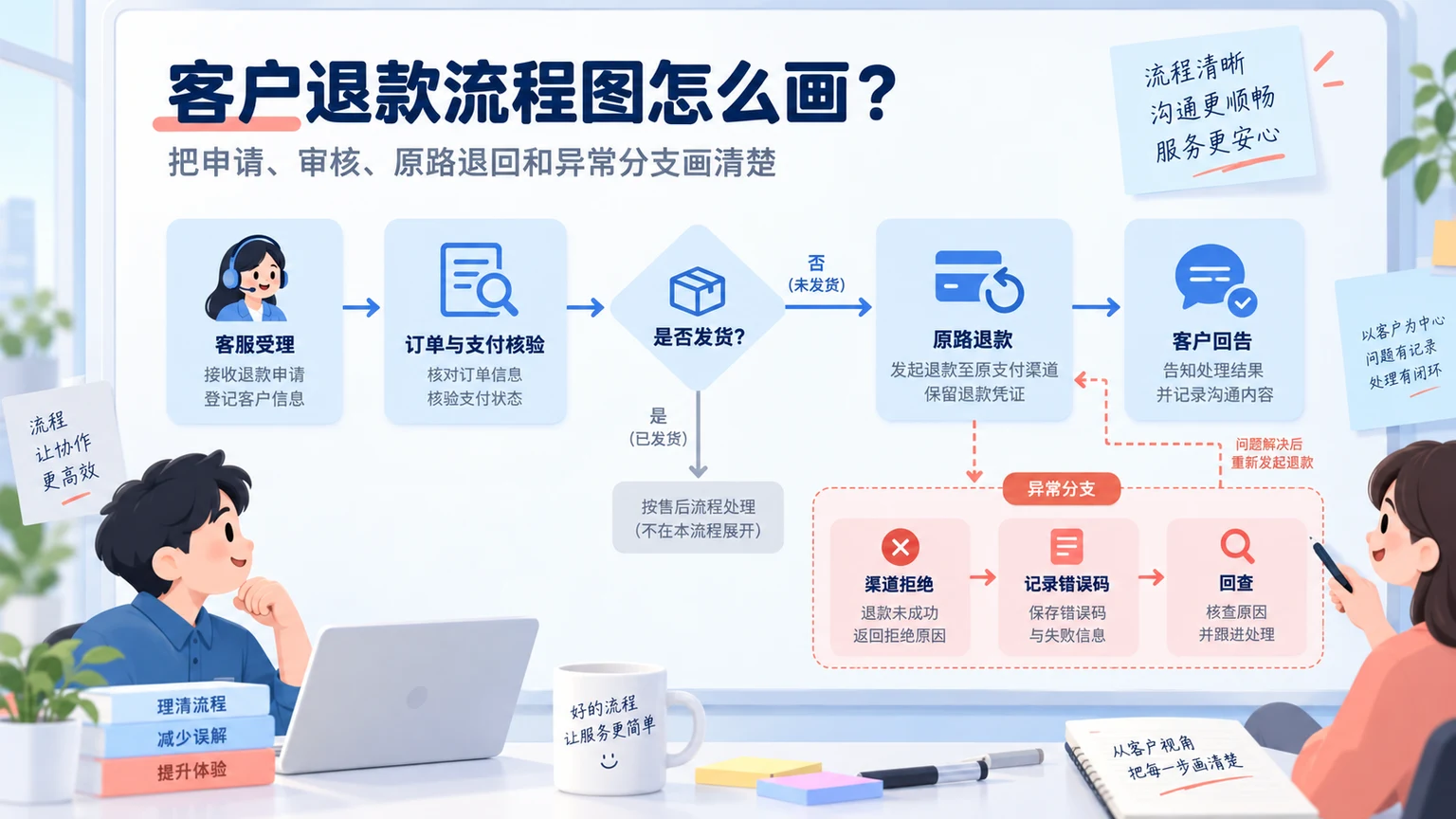

客户退款流程图怎么画？把申请、审核、原路退回和异常分支画清楚

客户退款流程图应同时解释客户看见的状态和内部真正执行的动作。以“订单已取消但支付渠道未确认”的重复扣款咨询为例，本文把客服受理、订单核验、财务确认、原路退回和异常回查画成可走读的分支。时限和金额为示例，不构成平台或法律承诺。

先用流程图工具把订单、支付、库存和客服动作分开，再决定是否需要财务或仓储参与。这样可以避免把“客户提交申请”和“支付渠道已退款”误画成同一个状态。

一、先统一客户状态与内部状态

客户端可以看到“已提交、审核中、退款处理中、已完成、需补充”，内部还要记录订单是否发货、支付是否扣款、退款请求是否被渠道接收。两组状态不要互相替代：订单取消不等于资金已退回，渠道受理也不等于到账。

二、客服受理卡片必须能交给下一岗

受理节点至少记录订单号、支付流水、申请原因、涉及商品、客户期望和可联系渠道。重复扣款案例中，客服先标记“订单已取消、支付扣款待确认”，不要直接选择“已退款”。如果客户只提供截图而没有订单号，流程应回到补充信息，而不是进入财务。

三、用泳道标明退款的责任交接

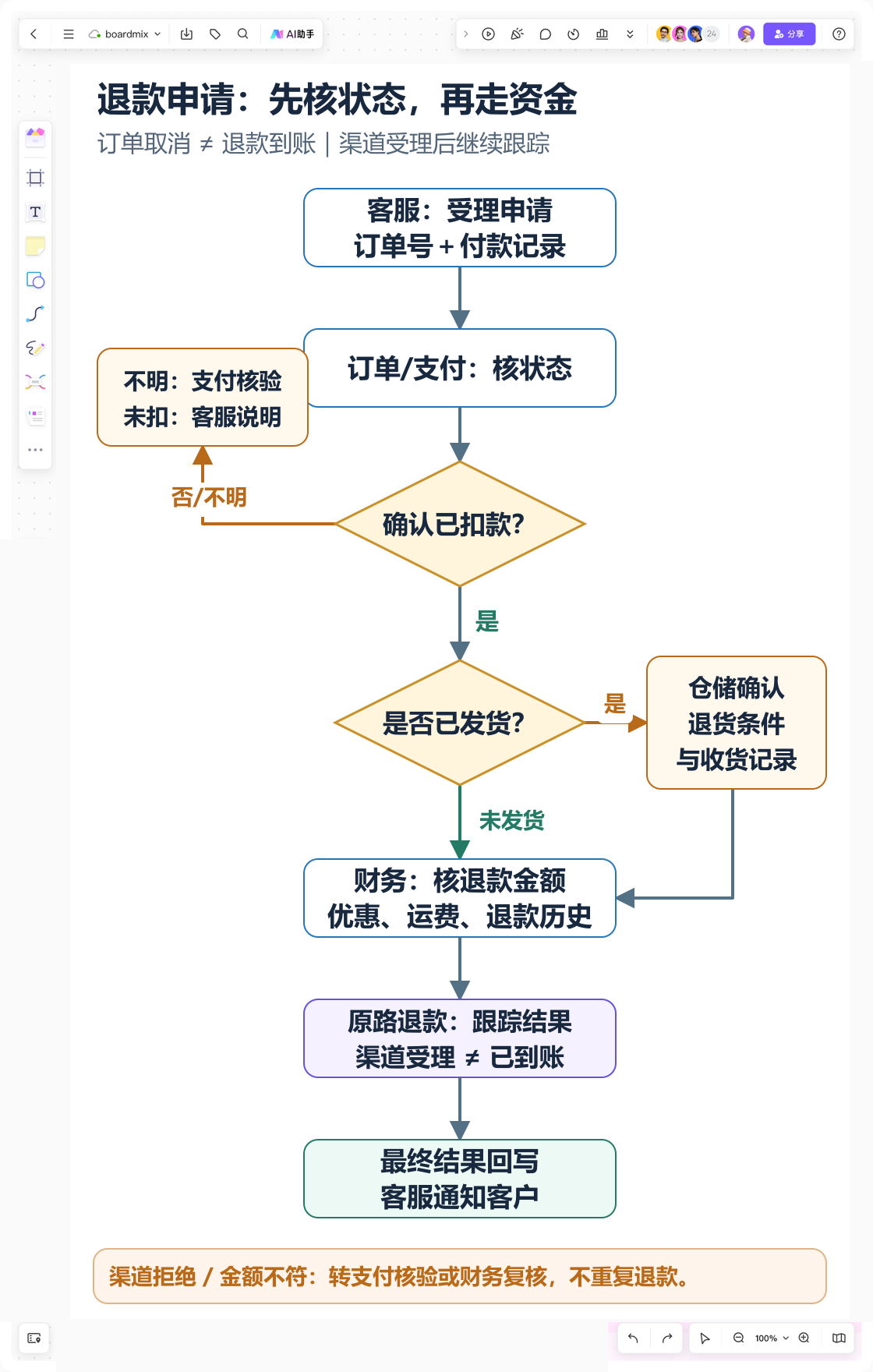

建议使用客服、订单/支付、仓储、财务和客户五条泳道。主路径是“受理→核验订单与支付→判断是否发货→确认退款金额→发起原路退款→回写结果→通知客户”。仓储只在已发货或需要退回商品时参与，未发货订单不应绕一圈。

1. 客服：生成唯一受理记录，承诺下一次回告时间，而不是承诺到账时间。
2. 订单/支付：确认扣款、取消和退款请求之间的关联，给出可追踪流水。
3. 仓储：仅对已发货订单确认退回或拦截状态。
4. 财务：核对可退金额、已抵扣优惠和已发生费用，并回写实际处理结果。
5. 客服：把结果翻译成客户能理解的状态，异常时说明下一次回告动作。

四、异常分支不要用“人工处理”一笔带过

支付未扣款：结束退款路径，转为订单状态解释。部分发货：按商品行拆分金额，仓储确认已发出部分的处理方式。渠道拒绝：记录错误码、请求时间和重试次数，再回到支付核验。金额不一致：财务回查优惠、运费和已退款记录；未核对前不重复发起请求。

五、用一笔重复扣款案例走通图

把“订单取消、支付扣款两次、商品未发货”的数据卡放在起点，沿图依次走：支付记录确认两笔扣款→订单服务判断仅一笔有效订单→财务核对可退金额→渠道接收退款→客服回告。再把“支付记录未知”和“退款请求被拒”各走一次，确认每条路径都有负责人、记录字段和客户可见结果。
