C4容器图怎么画？应用、数据存储与通信关系完整示例

C4容器图用来回答：一个软件系统内部有哪些应用和数据存储，它们分别负责什么，又怎样通信。画图时先圈定一个系统，再识别运行边界，最后给关系标注用途和协议。这里的“容器”不等于Docker容器，也不是把功能模块换一种颜色排列。

如果团队已经确认系统面向谁、依赖哪些外部系统，可以在Boardmix在线架构图画布中展开内部结构。下面以团队资料中心为例，完成一份可以交给开发、测试和运维共同检查的容器图。

先分清容器图、上下文图和部署图

C4官方对容器图的说明把范围限定在单一软件系统内部，关注应用、数据存储、职责与通信。它比系统上下文图更细，但不需要一路展开到类和函数。

同一个资料API在生产环境运行三个副本，通常仍是容器图中的一个应用；三个运行实例到部署图里说明。反过来，两个应用即使部署在同一台机器上，也不因此合成一个容器。

如果“资料中心到底负责哪些事”还没有共识，先完成系统上下文图的边界梳理。容器图应展开已确认的系统边界，不能在画内部结构时悄悄增加另一个完整业务系统。

从资料上传与检索任务中识别六个容器

本例的资料中心允许员工查找和下载团队文件，由资料管理员上传文件、维护标题与所属团队。企业身份系统负责登录认证，资料中心负责自身的资料访问规则。第一版不包含在线编辑文档、外部客户分享和多人协同写作。

准备三类材料就能开始：已确认的系统范围、主要用户任务，以及当前应用和数据存储清单。技术未确定时可以先画候选方案并标明待定；不要为了填满图框，把自己喜欢的技术栈写成已经采用的事实。

为便于看清边界，下面给出一套具体设计：前端采用Vue，资料API采用Java，独立Worker采用Python；资料元数据保存在PostgreSQL，原文件放在兼容S3接口的对象存储，检索文档保存在OpenSearch。这些是本例的设计选择，不是制作C4图的必选技术。

识别容器的关键是运行或存储边界。C4的容器定义包含客户端应用、服务端应用和数据存储；代码包、DLL或普通功能模块通常不因此成为容器。托管在外部云服务中的专用数据库或存储空间，也可以作为系统内部的数据存储建模：逻辑责任边界与物理机房位置不是一回事。

连线要说明“为什么通信”，而不只是“调用”

先把六个内部容器放进“团队资料中心”边界框。员工和资料管理员放在边界之外，分别连接Web应用；企业身份系统也放在外部。人员关系写“查找与下载资料”“上传并维护资料”，技术关系再标注相应协议。

本例将异步处理简化为Worker定期读取待索引记录，不额外引入消息队列。下面八条关系足以说明内部通信及登录依赖；箭头表示发起依赖或请求的方向，不表示业务动作一定按表格顺序发生。

“API→数据库：调用”说得太少，“API→数据库：创建资料后执行SQL第1步”又细到了执行过程。容器图保留职责和通信关系即可。一次上传如何协调文件写入与元数据写入、失败怎样补偿，需要在详细设计或时序图中继续展开。

C4的图形标注建议强调清楚的元素类型、职责和有方向的关系。颜色可以辅助区分，但不能代替“应用”“数据存储”“外部系统”等文字类型。

在Boardmix中把清单排成一张可读的图

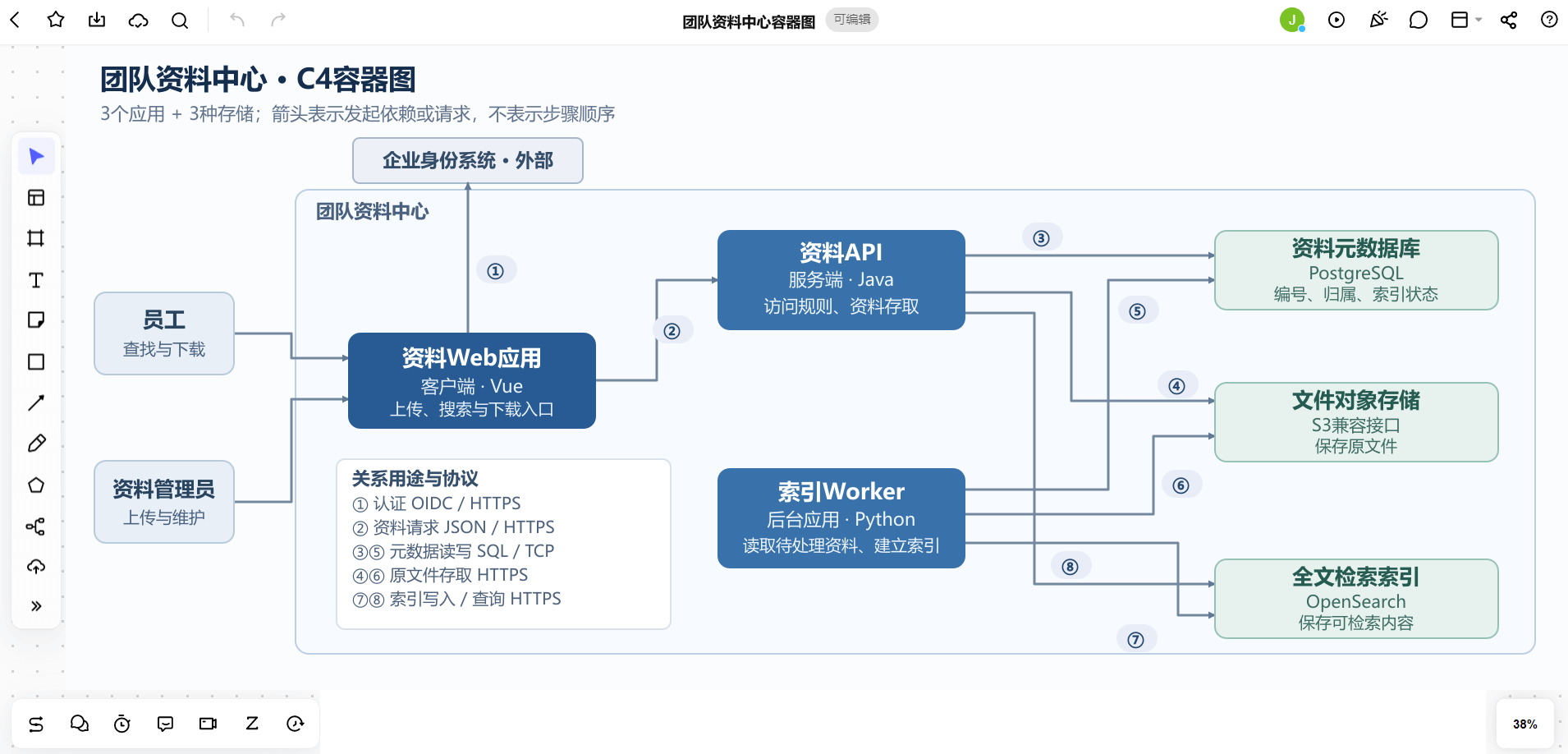

先写图名“团队资料中心——C4容器图”，在图名旁注明第一版范围。画一个大的系统边界，里面分三列：左侧是Web应用，中间是资料API与索引Worker，右侧是三种数据存储。人员放到最左侧；企业身份系统放在边界上方，避免与内部存储混在一起。

每个容器按“名称—类型与技术—一句职责”排三层文字。先检查文字能否读清，再连接上表中的八条关系。API和Worker都需要访问元数据库及对象存储，连线较密时应增加容器间距、调整出线方向，不要用一条没有说明的公共线代替多个不同关系。

在画布右下角留一块“待确认”区域，只放尚未决定的事项，例如文件大小限制、索引失败的处理方式。不要把这些问题塞进容器名称，也不要用问号箭头表示所有未知事项。已经确认的关系与待定问题分开，评审者才能知道哪些是当前方案，哪些需要继续讨论。

与团队一起检查时，可以直接在相关容器或连线附近记录意见。若有人提出“让前端直接上传对象存储”，先讨论授权、上传确认和异常处理，再决定是否修改关系；不要只移动一根箭头，就把设计变化当成已经解决。

用上传、检索和索引失败走查这张图

上传成功后，为什么可能暂时搜索不到？

沿资料管理员→Web应用→资料API查看上传入口。API在本例中保存原文件与元数据，Worker随后建立索引。上传完成与索引完成不是同一时刻，因此不能画一条“上传成功→立即可搜索”的必然关系。产品与研发需要约定待索引状态如何呈现，以及用户能否从资料列表访问已上传文件。

搜索结果出现一份资料，是否就允许下载？

检索索引用于寻找匹配资料，不能仅凭“搜索到了”就授予访问权。API应结合当前身份和资料归属落实访问规则。走查时检查哪些结果可以显示、哪些文件允许下载；若权限检查只画在前端按钮上，就暴露了需要澄清的责任缺口。

Worker失败时，谁知道哪些资料还没处理？

图中的Worker与元数据库有状态读写关系，这是追查处理进度的入口。继续追问：失败状态记录在哪里、哪些失败可以重试、由谁跟进无法处理的文件。容器图可以表达这些责任依赖，但不能证明重试、告警和故障恢复已经实现。

每个问题只追到本层能说明的位置。若要解释一次失败请求的消息顺序，另开时序图；若要讨论Worker有几个副本、运行在哪个网络区域，另开部署图。这样总图不会在一次次补充后变成看不清的“全部架构”。

交付前改掉三种常见画法

• 把功能菜单画成容器。“上传资料、搜索资料、下载资料”描述用户任务，不代表三个独立运行应用。先查实际运行边界，再放入应用职责或下层组件视图。
• 把数据库、数据库服务器和云供应商画成同一层。本图表达资料存储的职责；具体服务器、集群与托管环境放到部署视图，避免读者把一个逻辑存储误读为一台机器。
• 把技术关系当流程顺序。API依赖对象存储，不代表任何API请求都必须访问文件。为关系写用途，具体请求路径再用走查或时序图解释。

完成后，让没有参与画图的同事找出：系统内的三个应用、三种存储、外部身份系统，以及文件从上传到可检索的责任链。如果他必须猜每个方框和箭头的含义，先补名称、职责与图例。等这张图能独立读懂，再将需要深入的应用展开成组件图。
