图片流程图怎么变成可编辑文件？识别、重绘与结果核对

把图片流程图变成可编辑文件，需要恢复其中的节点、文字和连接关系。仅把 PNG、JPG 拖进画布，得到的通常还是一张图片；能缩放、裁切，不代表能单独修改一个判断条件或移动一条箭头。清晰的原图可以先做流程图识别，识别不完整时，再按节点和关系逐项修复。

在 Boardmix 在线流程图中，可以使用图片识别能力，再继续编辑图形和连线。下面以一张简化的打印故障处理图为例，说明原图要准备到什么程度、怎样判断结果真的可编辑，以及漏线、错字和分支混淆该如何处理。

先确认：你得到的是独立图形，还是一整张图片

“能打开”与“能继续修改流程”是两回事。识别后，先做三个小动作，再决定是否继续排版：

• 单独改字：选择一个处理节点，只修改节点里的文字，其他节点应保持不变。若需要覆盖一个新文本框才能改字，原来的文字很可能仍在图片里。
• 单独移动：移动一个节点，观察它是否为独立对象，以及相关连线的端点是否仍接在正确位置。成组的图形不等于位图，可先查看组内对象。
• 单独改线：选择一条连接线，检查起点、终点、箭头方向与条件文字能否分别调整。线条看起来接近节点，却没有真正接上，也需要修复。

这三个动作分别检查对象结构、文字和连接关系。即使外观与原图很像，只要关键箭头错接，流程仍然不能交付。

什么样的原图更适合识别

优先找原始图片或文档中的清晰导出图，少用经过多次转发、压缩的聊天截图。准备时保留完整起点、终点、箭头尖端和分支条件；裁掉浏览器边框或无关正文可以，但不要为了放大文字把回流线裁断。

如果还保存着原软件的可编辑文件，应先考虑继续使用原稿或确认可用的导入方式。截图已经丢失了对象信息，转换时需要重新识别这些信息，不能靠把文件后缀改成 SVG 或 PDF 恢复。

在 Boardmix 识别图片，再检查可编辑对象

1. 准备一份清晰原图。把它另存为参考材料，后面用来逐条比对，不覆盖唯一原件。
2. 使用图片识别入口。Boardmix 的工作台创建文件说明列有“导入文件/OCR识别图片”入口。选择识别图片的功能并上传原图；直接把图片放进编辑器，是另一种用途。
3. 先检查对象，再调整样式。按前面的改字、移动、改线三个动作检查识别结果。发现漏掉的判断条件、错误节点类型或悬空连线，先修结构，再统一颜色和间距。
4. 原图与编辑稿并排核对。把参考图和重建结果分开放在同一画布的两个区域。逐条确认后再移开参考图，避免交付时把两份流程混在一起。

识别结果需要以原图和实际业务含义校对。若原图没有写分支条件，或者两条线的交叉关系本来就不清楚，应先向流程负责人确认；模型补出的合理步骤不一定是原流程。

用一个完整案例核对：8 个节点、8 条关系

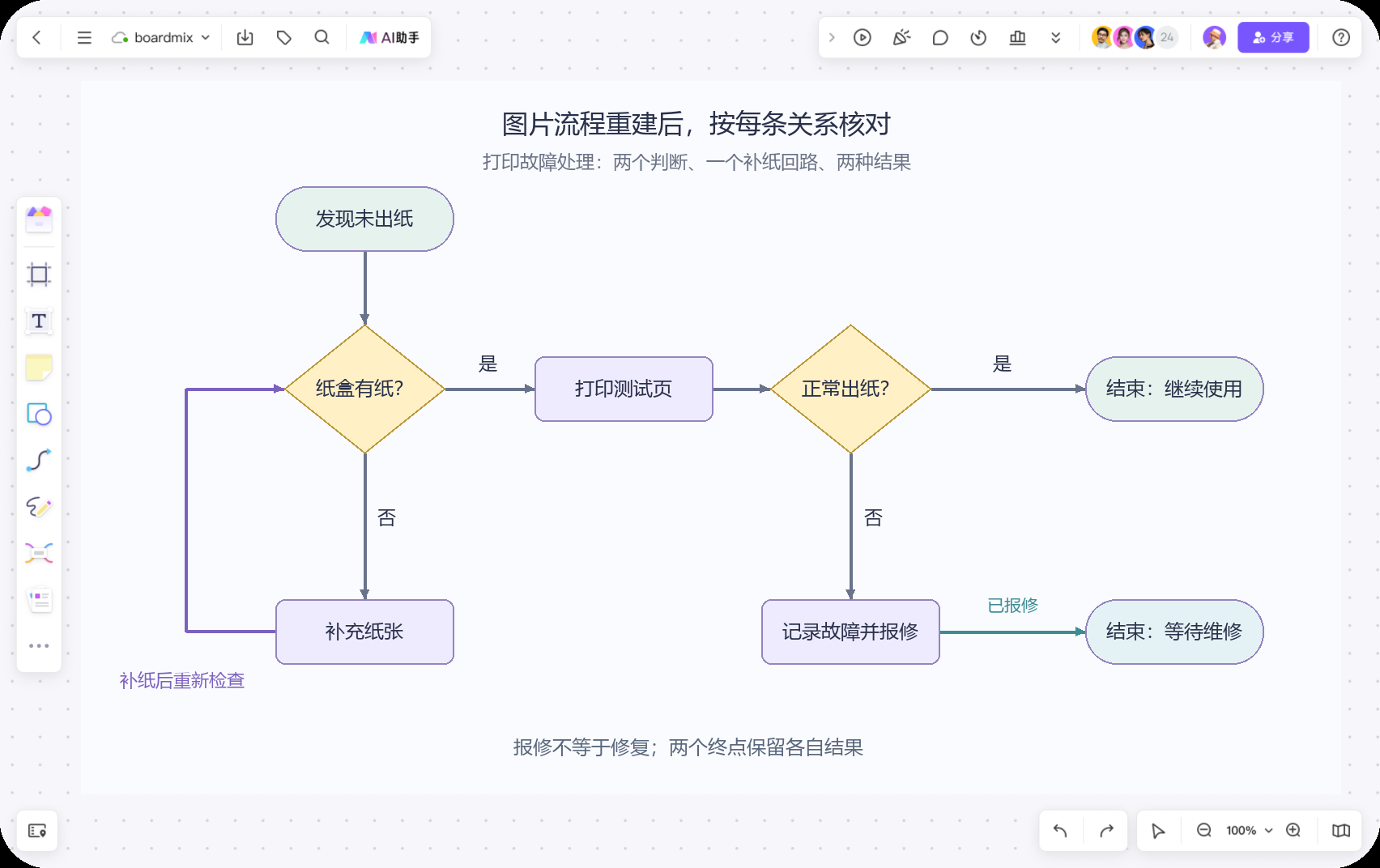

下面是一张用于说明转换方法的简化打印故障处理图，并非完整的打印机维修指南。原图包含以下节点：P1“发现未出纸”、P2“纸盒有纸？”、P3“补充纸张”、P4“打印测试页”、P5“正常出纸？”、P6“结束：继续使用”、P7“记录故障并报修”、P8“结束：等待维修”。其中 P2、P5 是判断节点，P6、P8 是两个不同结果的终点。

先给节点编号，再把原图上的箭头逐条整理成关系表。编号用于核对，不必全部显示在最终交付图上。

这张表不仅用于补线，也能暴露“看起来差不多”的错误：

• 回线接错：如果 P3 被连到 P4，就跳过了“补纸后重新检查纸盒”的判断。应把回线接回 P2，不能只调整箭头的视觉位置。
• 是、否颠倒：P5 的“否”应进入报修；如果连到“继续使用”，节点数量仍然是 8 个，业务结果却完全相反。
• 两个终点被合并：“继续使用”和“等待维修”都可能被简化成“结束”。应恢复结果文字，避免把已报修误读成故障已解决。

最后走通三条路径：有纸且测试正常；缺纸后补纸、复查并测试正常；有纸但测试仍失败、记录并报修。图形数量一致只是初步检查，三条路径都符合原意，才说明关键关系被保留下来。

识别漏线怎么办：用关系表重绘，不让 AI 猜原图

只有少量错误时，直接修改对应节点和连线即可。如果识别只留下文字、线条大量丢失，继续在错误结果上补补改改可能更难核对。此时可以按上表在空白区域重绘，或把确认好的关系交给 AI 生成初稿。

给 AI 的材料应包含节点名称、分支条件和回流目标，而不是只说“把这张图画得更清楚”。例如，可以提供下面这段要求：

请根据以下关系生成一张可继续编辑的流程图。所有箭头表示下一步动作，两个判断节点分别是“纸盒有纸？”和“正常出纸？”。

发现未出纸 → 纸盒有纸？
纸盒有纸？—否→ 补充纸张 → 返回“纸盒有纸？”
纸盒有纸？—是→ 打印测试页 → 正常出纸？
正常出纸？—是→ 结束：继续使用
正常出纸？—否→ 记录故障并报修 → 结束：等待维修

保留两个终点的完整文字，不增加排障步骤，不合并两个判断。回线应明确指向“纸盒有纸？”，是、否标在线的对应出口旁。

生成后仍按关系表检查；如果输出的是图片或文字，不能把它当成可编辑流程图。具体的智能体选择和文字生成步骤可参考AI 生成流程图教程。原图已经模糊到无法确定的节点，应先留待确认，不用 AI 的推测替代业务规则。

交付时，保留可编辑源文件

确认结果正确后，交付方式应与下一位使用者的任务一致。对方要继续修改节点和分支，就分享可编辑的 Boardmix 文件，并设置相应权限；对方只需要阅读、归档或插入报告，再另附清晰的图片或 PDF。

PNG、JPG 保存的是画面，不保留独立的流程节点。SVG 虽然可以包含矢量内容，也不代表接收方的软件会把它还原成带连接关系的流程图。不要因为导出格式变了，就假定原稿的编辑结构已经保留。

需要留存 Boardmix 原稿时，可按导出说明保存 .bdx 本地备份，后续再在工作台导入。它用于保留 Boardmix 文件，不等于承诺其他绘图软件都能打开。

发出前再检查一次：节点可单独编辑，条件与箭头方向正确，回流有明确目标，两个终点保留各自结果。把可编辑原稿与只读预览区分清楚，下一位协作者才能接着改，而不是重新描一遍图。
