UML部署图

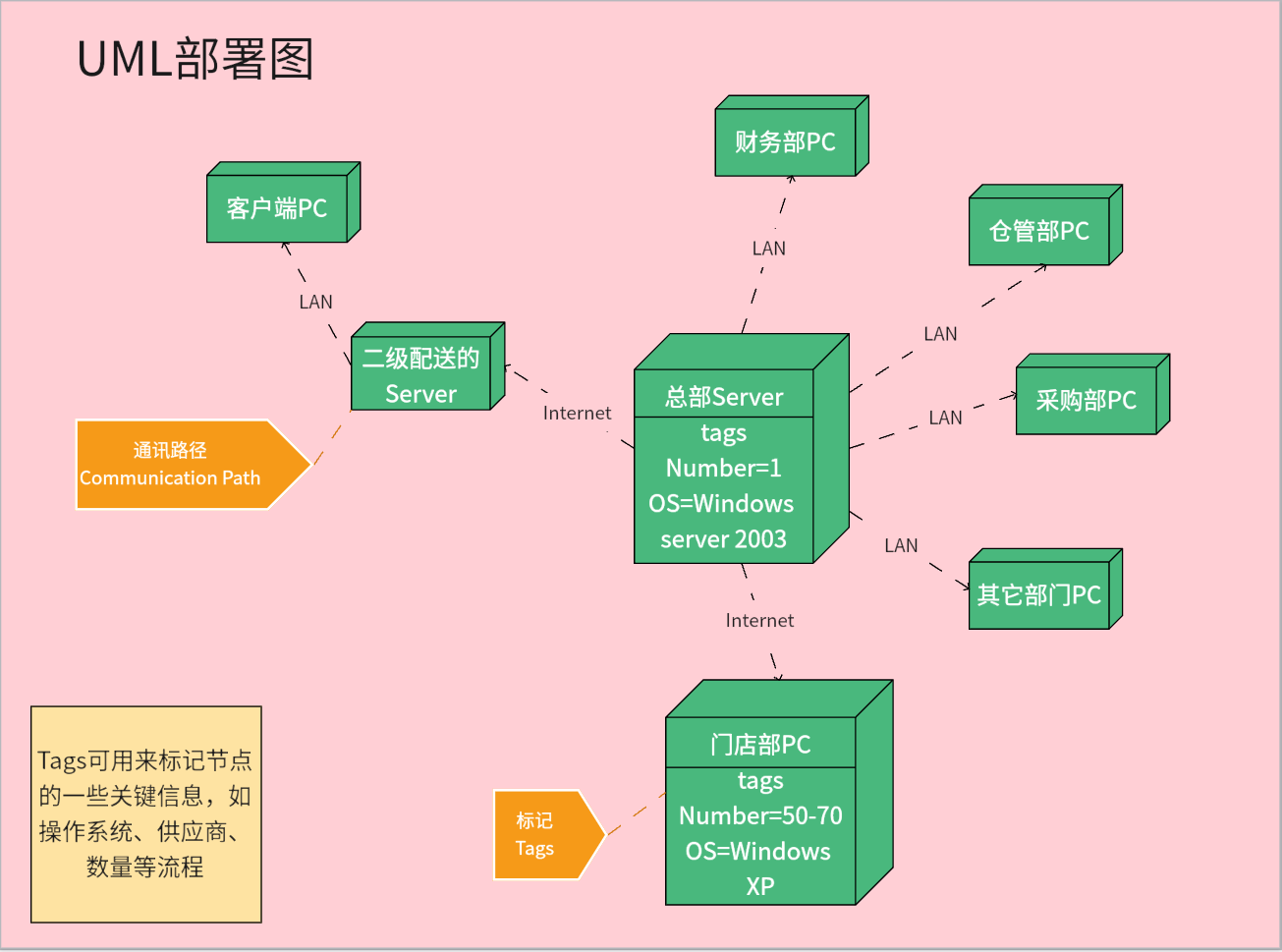

UML（Unified Modeling Language）部署图是一种用于描述系统在硬件和软件环境中的部署结构的图形化建模工具。它主要用于展示系统中的节点（硬件设备或执行环境）、这些节点上的软件和相互之间的连接。UML部署图在系统设计和架构阶段发挥重要作用。UML部署图描述一组对象之间的关系，是具有具体属性值和行为的一个具体事物，其是类图中所建事物实例的静态快照，其与类图的主要区别是一个是抽象的，而对象图是具体的。
